Type 2000
Installation
français
50
REMARQUE !
Endommagement du joint de siège ou du contour de siège.
▶ Lors de l’installation de l'actionneur, la vanne doit être en po-
sition ouverte.
Visser l’actionneur dans le corps de vanne. Respecter les
couples de vissage indiqués dans le tableau ci-dessous.
Taille de siège Couple de vissage [Nm]
15 45 ±3
20 50 ±3
25 60 ±3
32 65 ±3
40 65 ±3
50 70 ±3
65 70 ±3
80 120 ±5
Tab.7: Couples de vissage pour le corps de vanne et raccord du
corps
6.5 Installation de l’unité de
commande
Description voir chapitre «Installation» dans le manuel
d'utilisation de l'unité de commande correspondante.
6.6 Tourner l'actionneur
6.6.1 Tourner l’actionneur, appareils avec
écrou hexagonal
La description suivante s’applique uniquement pour les
appareils avec six pans sur l’actionneur.
Pour les appareils sans écrou hexagonal sur l’actionneur:
respecter les consignes du chapitre «Tourner l’actionneur,
appareils sans six pans» du manuel d'utilisation.
La position des raccords peut être alignée en continu par la rota-
tion de l'actionneur de 360°.
Six pans
Raccord du corps
Actionneur
Corps de vanne

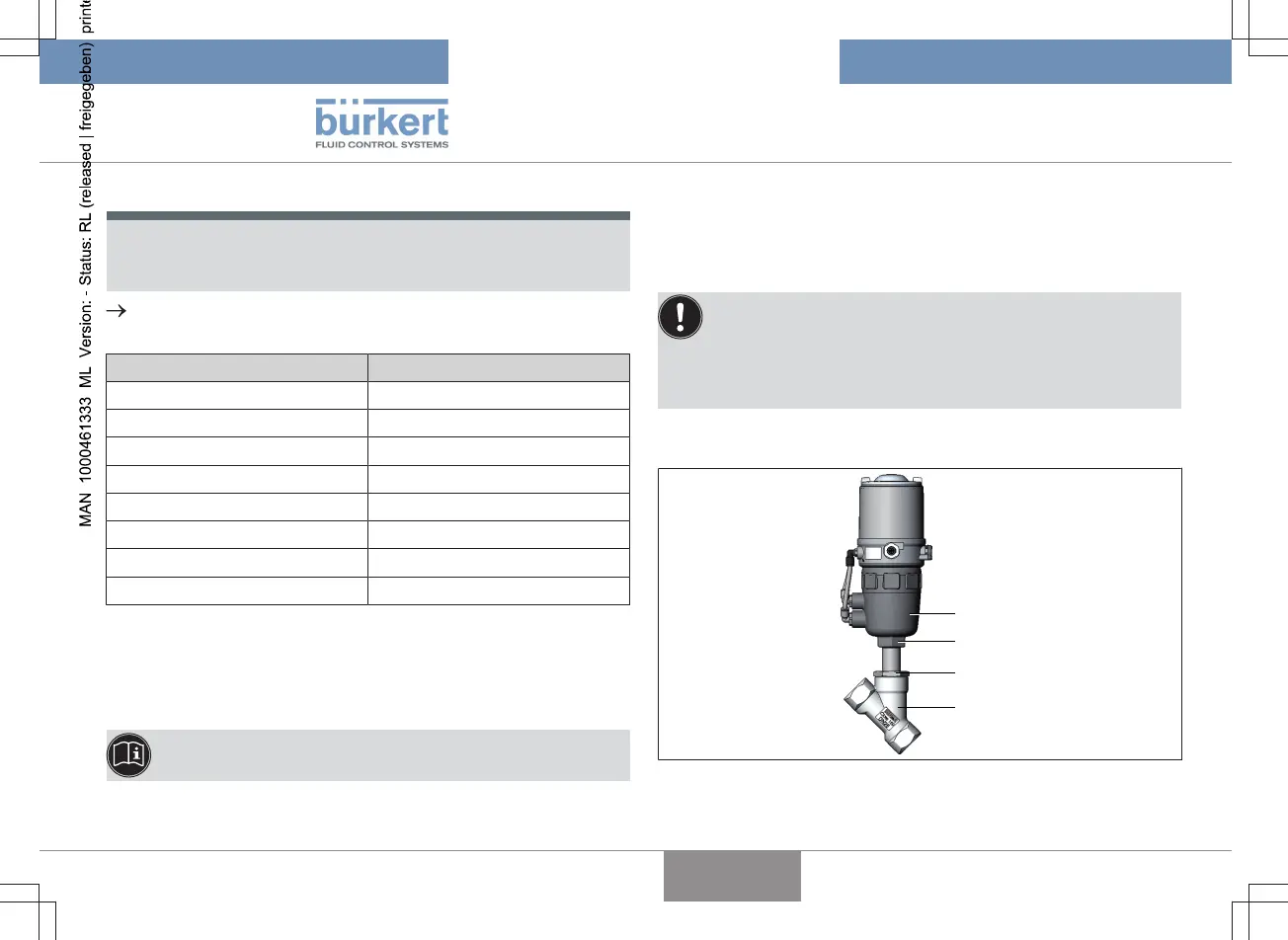

Fig.7: Tourner l'actionneur (1)
