Type 2000
Installation
français
49
6.4.2 Démonter l’actionneur du corps de
vanne sur les appareils avec unité de
commande montée
Serrer le corps de vanne dans un dispositif de fixation.
REMARQUE !
Endommagement du joint de siège ou du contour de siège.
▶ Lors du démontage de l'actionneur, la vanne doit être en posi-
tion ouverte.
Avec la fonction A, alimenter le raccord d’air de pilotage1 en
air comprimé (5bars). La vanne s’ouvre.
Avec la fonctionA avec vanne pilote: commuter l’appareil ma-
nuellement avec la vanne pilote. Respecter à cet effet le ma-
nuel d'utilisation de l’unité de commande. La vanne s’ouvre.
Placer la clé plate correspondante sur le méplat du raccord du
corps.
Dévisser l’actionneur du corps de vanne.
6.4.3 Montez l'actionneur sur le corps de
vanne

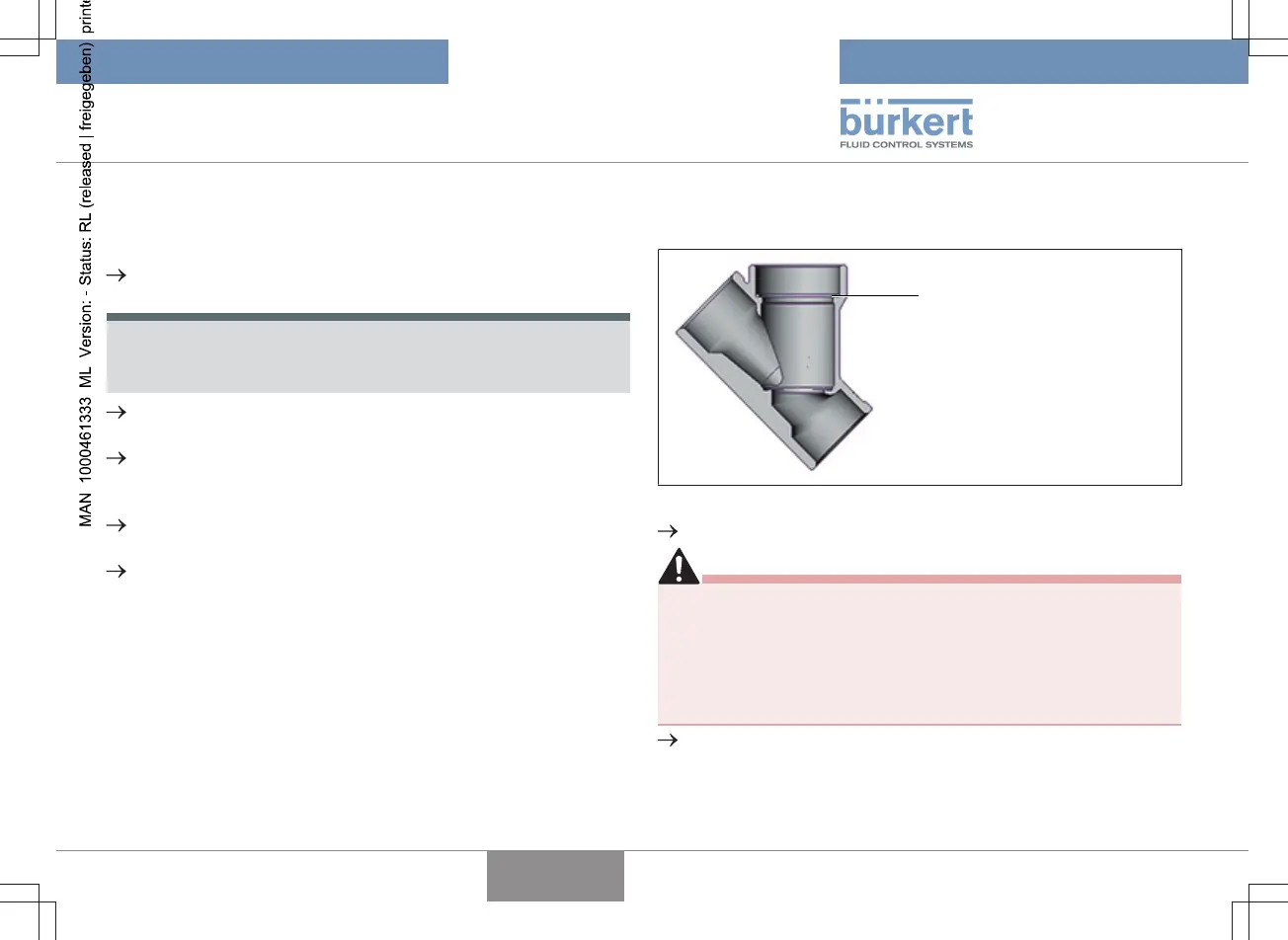

Fig.6: Joint
Contrôler le joint et le remplacer si nécessaire.
DANGER !
Danger dû au lubrifiant.
Le lubrifiant peut souiller le fluide. Il existe un risque d’explosion
sur les applications utilisant de l’oxygène.
▶ Utiliser uniquement des lubrifiants homologués pour les appli-
cations spécifiques (par ex. celles faisant usage d'oxygène ou
les applications d'analyse).
Avant de remonter l'actionneur, lubrifier le filet du raccord du
corps (par ex. de pâte Klüber UH1 96-402 de la marque Klü-
ber).
