Typ 2000
Installation
deutsch
33
6.6 Antrieb drehen
6.6.1 Antrieb drehen, Geräte mit
Sechskant
Die folgende Beschreibung gilt nur für Geräte mit Sechs-
kant am Antrieb.
Für Geräte ohne Sechskant am Antrieb: in der
Bedienungsanleitung das Kapitel "Antrieb drehen, Geräte
ohne Sechskant" beachten.
Die Position der Anschlüsse kann durch Verdrehen des Antriebs
um 360° stufenlos ausgerichtet werden.
Sechskant
Gehäuseanbindung
Antrieb
Ventilghäuse

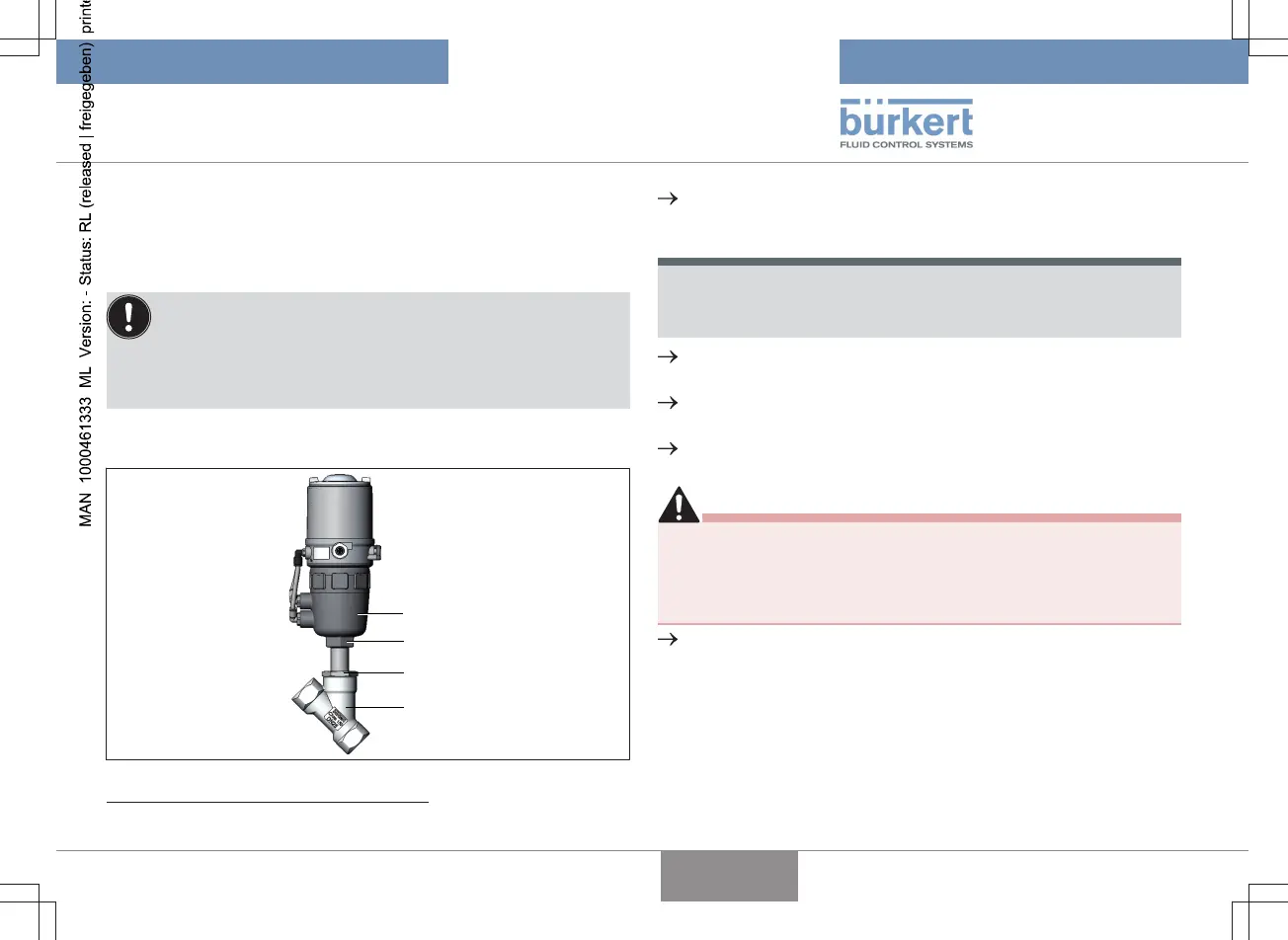

Abb.7: Antrieb drehen (1)
Ventilgehäuse in eine Haltevorrichtung einspannen (nur für
noch nicht eingebaute Ventile).
ACHTUNG!
Beschädigung der Sitzdichtung oder Sitzkontur.
▶ Beim Drehen des Antriebs muss sich das Ventil in geöffneter
Stellung befinden.
Bei Steuerfunktion A und I
8
:
unteren Steuerluftanschluss mit Druckluft beaufschlagen.
An der Schlüsselfläche der Gehäuseanbindung mit passen-
dem Gabelschlüssel gegenhalten.
Passenden Gabelschlüssel am Sechskant des Antriebs anset-
zen.
GEFAHR!
Verletzungsgefahr durch hohen Druck und Mediumsaustritt.
Bei falscher Drehrichtung kann sich die Gehäuseanbindung lö-
sen.
▶ Antrieb nur in vorgegebene Drehrichtung drehen.
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
den Antrieb in die gewünschte Position bringen.
8
Wenn Variante vorhanden
