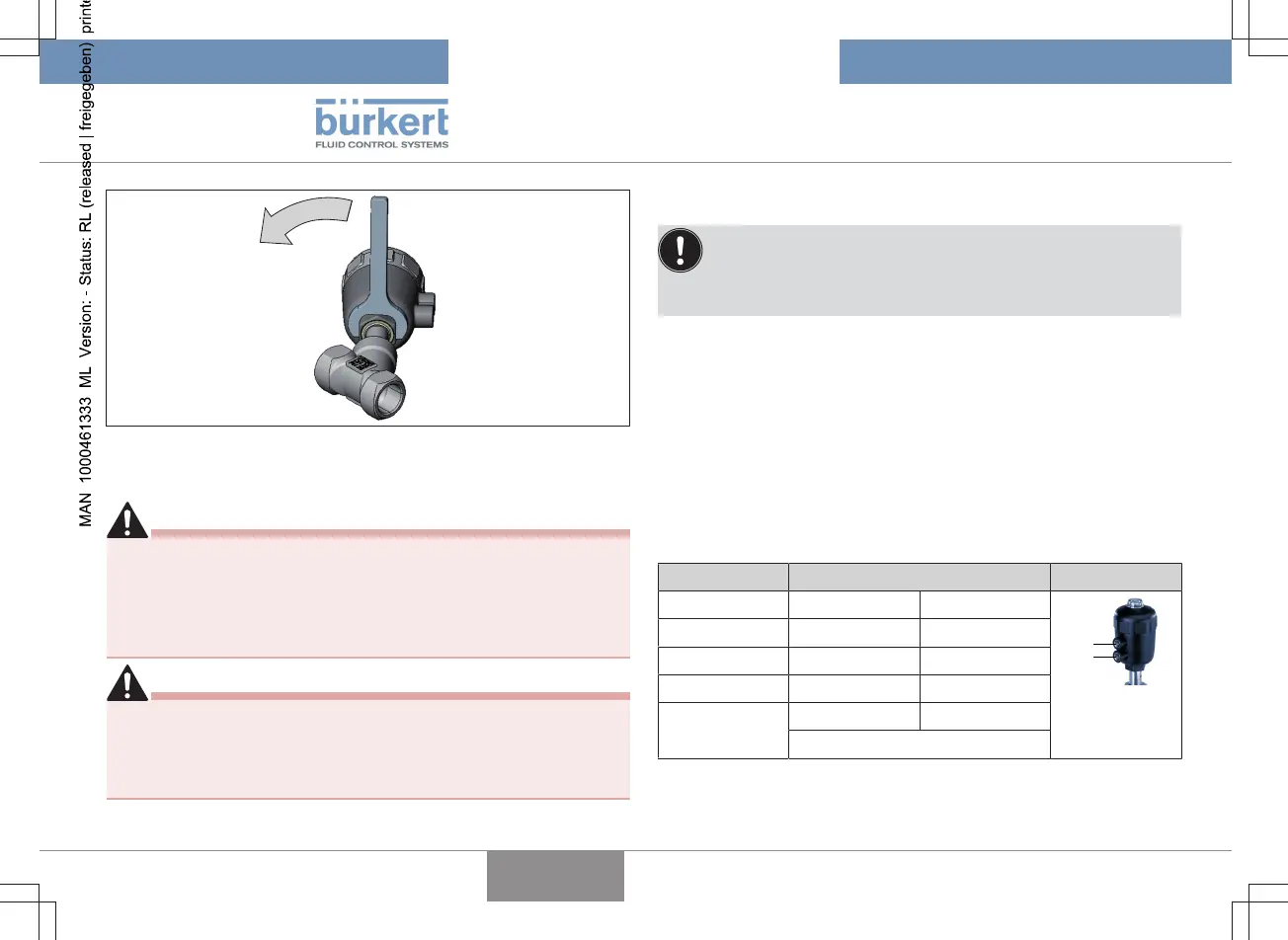

Abb.8: Antrieb drehen (2)
6.7 Gerät pneumatisch anschließen
GEFAHR!
Bei Steuerfunktion I: Gefahr bei Ausfall des Steuerdrucks.
Bei Ausfall des Steuerdrucks bleibt das Ventil in einer undefi-
nierten Position stehen.
▶ Für einen kontrollierten Wiederanlauf das Gerät mit Steuer-
druck beaufschlagen, danach das Medium aufschalten.
GEFAHR!
Verletzungsgefahr durch Anschluss ungeeigneter Schläuche.
▶ Nur Schläuche verwenden, die dem Druck und der Tempera-
tur des Mediums standhalten.
▶ Technische Daten des Schlauchherstellers beachten.
6.7.1 Steuermedium anschließen
Die Position der Anschlüsse kann durch Verdrehen des
Antriebs stufenlos um 360° ausgerichtet werden. Die Vor-
gehensweise ist im Kapitel "Antrieb drehen [}33]" be-
schrieben.
Steuerfunktion A:
Steuermedium an Steuerluftanschluss unten anschließen.
Steuerfunktion B:
Steuermedium an Steuerluftanschluss oben anschließen.
Steuerfunktion I:
Steuermedium am Steuerluftanschluss oben und unten anschlie-
ßen.
Druck am oberen Anschluss schließt das Ventil.
Druck am unteren Anschluss öffnet das Ventil.
Steuerfunktion Steuerluftanschluss
oben unten
Steuerluft-
anschluss
oben
unten
A X
B X
I X X
schließt öffnet
das Ventil
Tab.8: Steuerluftanschluss
