Burkert 2000 Quick Start

Type 2000
Installation
français
52
DANGER !
Risque de blessure dû au raccordement de tuyaux flexibles
inappropriés.
▶ Utiliser uniquement des tuyaux flexibles pouvant résister à la
pression et à la température du fluide.
▶ Respecter les caractéristiques techniques du fabricant de
tuyaux flexibles.

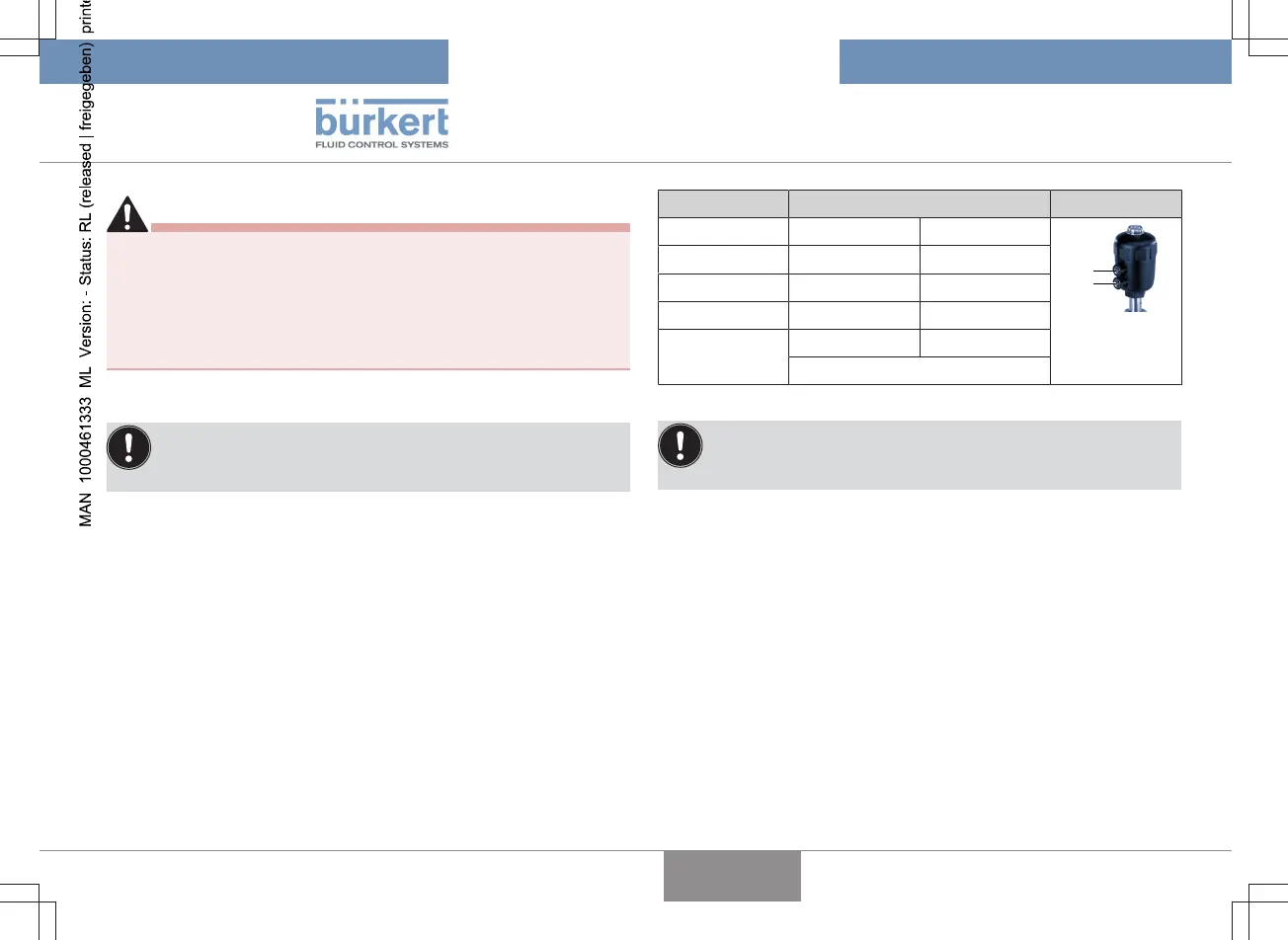

6.7.1 Raccorder le fluide de commande
La position des raccords peut être orientée en continu par
la rotation de l'actionneur sur 360°. La marche à suivre est
décrite au chapitre « Tourner l'actionneur [}50] ».
Fonction A:
raccorder le fluide de commande au raccord d’air de pilotage en
bas.
Fonction B:
raccorder le fluide de commande au raccord d’air de pilotage en
haut.
Fonction I:
raccorder le fluide de commande au raccord d’air de pilotage en
haut et en bas.
Une pression au niveau du raccord supérieur ferme la vanne.
Une pression au niveau du raccord inférieur ouvre la vanne.
Fonction Raccord d'air de pilotage
en haut en bas
Raccord
d’air de pilotage
en haut
en bas
A X
B X
I X X
ferme ouvre
la vanne
Tab.8: Raccord d'air de pilotage
En cas d’utilisation dans un environnement agressif, dévier
les raccords pneumatiques libres dans une atmosphère
neutre en utilisant un flexible pneumatique.
Flexible d’air de pilotage:
des flexibles d’air de pilotage de tailles G¼" ou G⅛" (actionneur
ø40mm) peuvent être utilisés.

Burkert 2000 Specifications

General

Model	2000
Manufacturer	Burkert
Ambient Temperature	-10 to +60 °C
Protection Class	IP65
Operating Temperature	-10 to + °C
Seal Material	FKM
Operating Pressure	0- bar
Fluid Temperature	-10 to + °C
