-68-
Code P0011144GR - Rev 16 - 04/01/2022
Español
17
15
16
9
19
18
DIMENSIÓN X
9

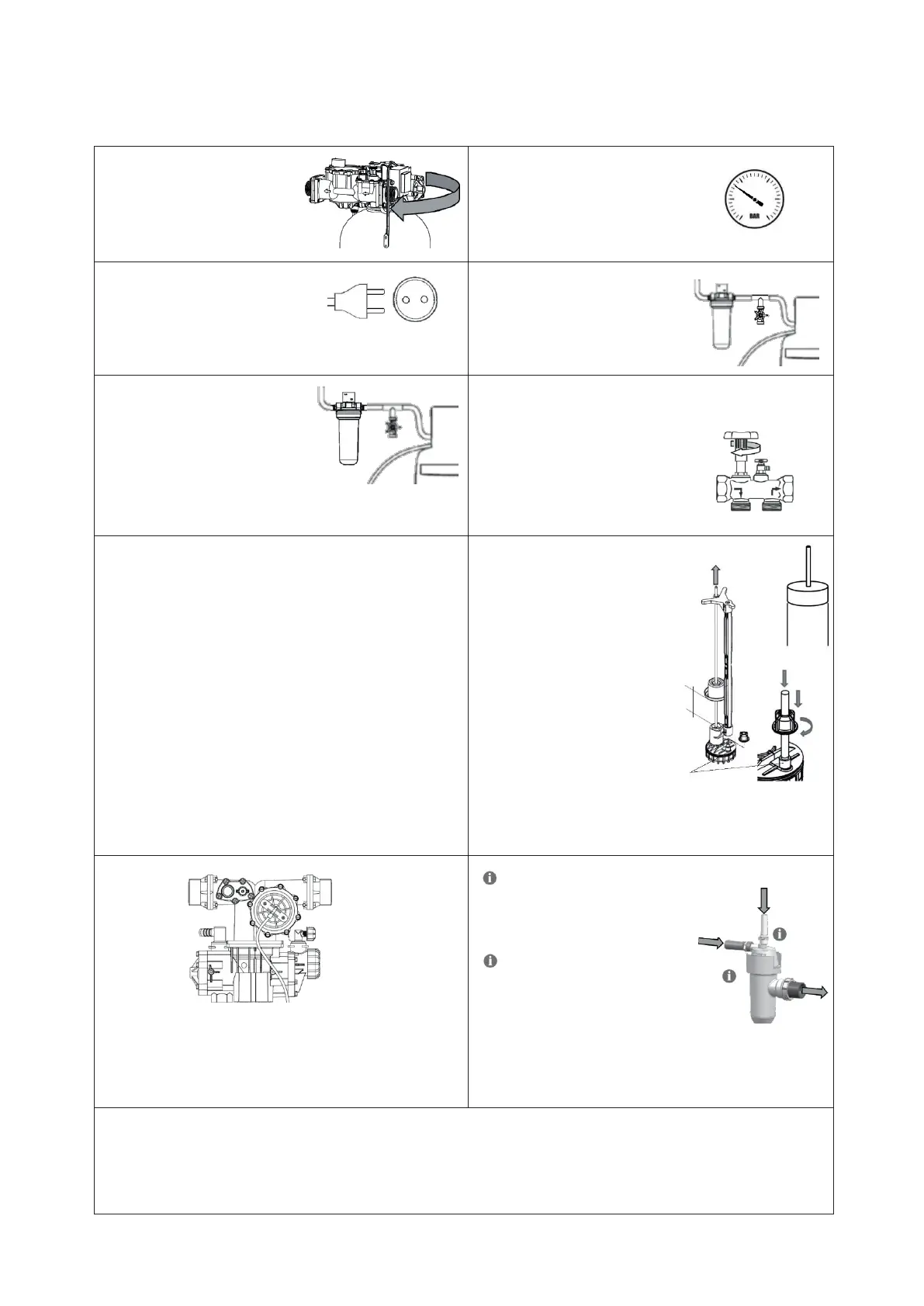

PROCEDIMIENTO DE INSTALACIÓN
Los números en negrita a continuación corresponden a las marcas de la sección INSTALACIÓN: DESCRIPCIÓN GENERAL.
Apriete previamente el cabezal hidráulico
Es imprescindible apretar
previamente el cabezal hidráulico
del cilindro, ya que siempre existe la
posibilidad de que se afloje durante
el transporte.
Compruebe la presión de la red
La presión debe estar dentro de
los límites indicados en el folleto.
Si la presión supera los 7 bares,
debe instalarse una válvula
reductora de presión.
Compruebe la alimentación eléctrica
Compruebe la presencia de una
toma de corriente 230 V a menos
de 1,20 metros
Inserte la toma de agua no descalcificada (14)
Si desea conservar el agua sin
tratar (regar el jardín, etc.)
Instale el prefiltro (7)
Coloque y monte el prefiltro antes
del descalcificador.
Respete la dirección de circulación
del agua indicada en el cabezal del
filtro.
Fije el cabezal del filtro a la pared
con el ángulo proporcionado, sin
apretar en exceso los tornillos del
cabezal.
Instale la válvula de derivación (12)
Nota: La derivación que se muestra aquí es una derivación de
latón montada en la pared y un solo bloque.
Instale la derivación en la
canalización, prestando atención
a la dirección del flujo de agua.
Gire la válvula a la posición de
derivación del descalcificador.
Coloque el descalcificador (1)
Coloque previamente el dispositivo en su ubicación final (consulte sus
dimensiones en el folleto «Contenido del paquete»)
El suelo debe estar limpio y nivelado.
El acceso a la caja de control (2) y a la trampilla para la sal (4) debe
permanecer despejado.
Ajuste y conecte la válvula de salmuera (5)
Abra la trampilla para la sal (4) y
retire la tapa (17) y luego la
válvula (5) de su alojamiento
(16). Ajuste la altura X del flotador
azul, con el vástago extraído, al
valor indicado en el folleto
«Contenido del paquete».
Compruebe que el tubo de
aspiración de salmuera (9) está
cortado recto en los extremos,
introdúzcalo en el manguito (15) y
luego apriételo en la espita del pie
del regulador (18) con la tuerca de
mariposa (19).
Vuelva a colocar la válvula (5) en el fondo de su hueco (16), pase el
tubo de aspiración (9) por el orificio de la tapa (17) y vuelva a
colocar la tapa en el hueco (16). Pase el tubo de aspiración (9) por
el orificio del contenedor de sal, asegurándose de que no esté
doblado de ninguna manera.
Conecte el cabezal hidráulico
Monte el tubo de aspiración (9) en el acoplamiento rápido (20).
Instale las mangueras de entrada y salida (13) respectivamente en las
uniones de tubería embridadas (21) y (22) del cabezal hidráulico.
Monte la manguera de vaciado (8) en la espiga de la manguera (23)
y apriétela con una abrazadera de tipo Serflex.
Para los modelos equipados, conecte el dispositivo de conexión
de la célula de cloración (24).
Conecte los drenajes al desagüe
Conecte la manguera de drenaje (8) al
accesorio de sifón (11) y apriétela con las
abrazaderas Serflex en cada extremo. El
sifón proporciona una protección
normativa para el sistema de agua
doméstica contra el reflujo.
Conecte la manguera de rebose del
depósito de sal (10) al extremo del sifón (11),
garantizando una pendiente de al menos el
2 % (2 cm por metro) desde la bandeja hasta
el sifón, y luego ajustándola con abrazaderas
tipo Serflex en cada extremo.
El flujo de desbordamiento del depósito de sal debe ser
gravitatoria. Debe ser la ruta más fácil y corta posible.
Si no es así, instale un sistema de elevación compatible con el agua
salobre. Conecte el sifón (11) al desagüe con un tubo de PVC rígido
de 40 mm de diámetro, unido al extremo autoblocante (25).
Complete la conexión y purgue el aire
Antes de poner la instalación en agua, vacíe y enjuague correctamente los tubos aguas arriba de la derivación.
Conecte las mangueras de entrada y salida (13) al tubo, respetando el sentido de circulación del agua.
Abra gradualmente la válvula de derivación (o la válvula de aislamiento del dispositivo anterior).
Purgue el aire presente en el filtro mediante el tornillo de purga situado en la parte superior (desatorníllelo y vuelva a atornillarlo una vez
purgado el aire) o mediante un punto de toma de aire posterior si el filtro no está instalado.
Conecte el aparato eléctricamente.
21
23
20
24
22
8
10
25
