CAB MAESTRO 4M - Netzanschluss Herstellen; Kabel Fixieren

12

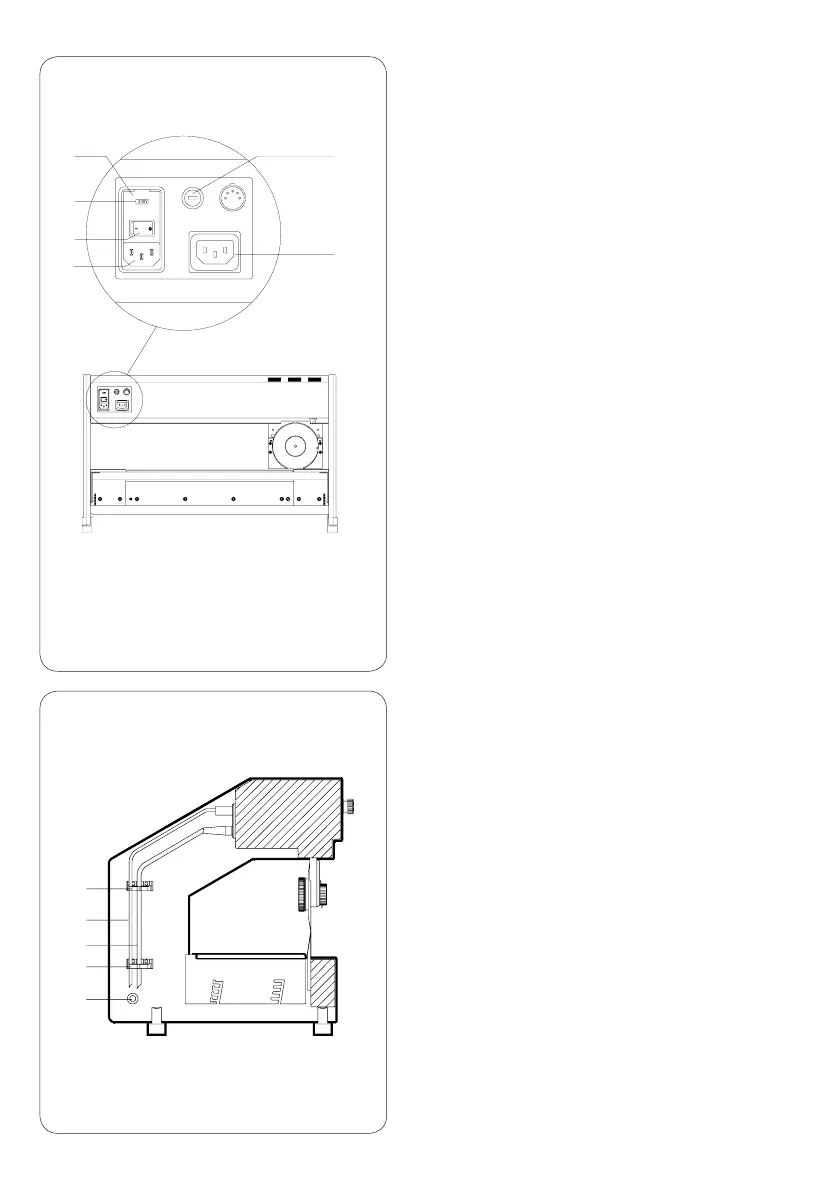

5.4. Netzanschluss herstellen
Überprüfen Sie die Einstellung der Betriebs-
spannung am Spannungswähler (11). Zur
Änderung der Einstellung öffnen Sie die
Klappe (10) am Netzmodul. Setzen Sie den
Spannungswähler so ein, dass die aktuelle
Betriebsspannung im Fenster der Klappe
ablesbar ist. Bei Änderung der Einstellung
sind die Sicherungen zu wechseln (800mAT
bei 230V; 1,6AT bei 115 V).
Schließen Sie das Gerät über das mitgeliefer-
te Netzkabel (3) an eine geerdete Steckdose
an.
Falls das Gerät nach dem Einschalten keine
Funktion zeigt, überprüfen Sie sowohl die
Sicherungen im Netzmodul als auch die Si-
cherung der Ansteuerelektronik (4AT) (14).
NebendemNetzmodulbendetsicheine
Buchse (15) zur Spannungsversorgung für
ein optionales Transportband.
Jede anderweitige Nutzung dieses An-
schlusses (15) ist unzulässig !
5.5. Kabel xieren
Befestigen Sie das Netzkabel (3) sowie das
Kabel des Fußschalters (2) entsprechend dem
nebenstehenden Bild mit den Kabelhaltern (16)
an der Innenseite des Gestells.
1.
2.
3.
4.
5.
16
2
3
16
9
15
10
11
12
13
14
