CAB MAESTRO 4M User Manual

34

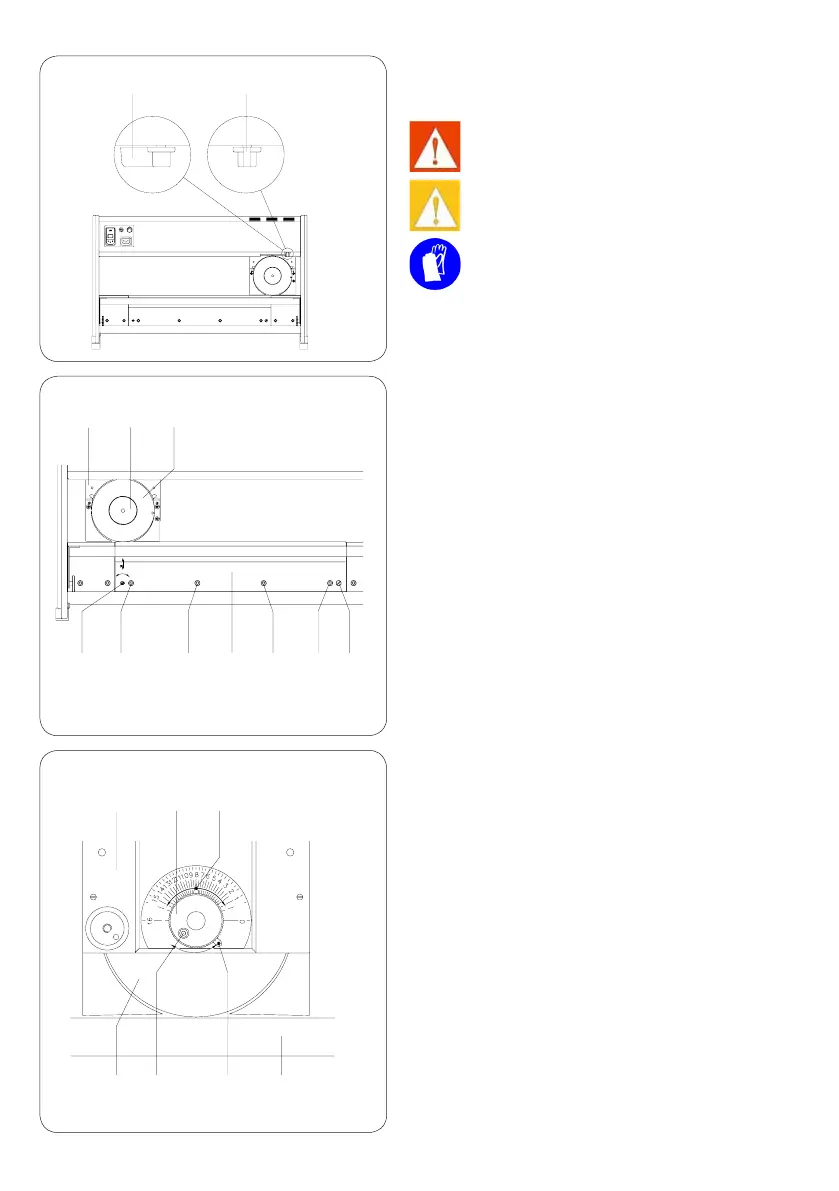

7.2. Wechsel Untermesser (Linearmesser)
WARNUNG !
Trennen Sie das Gerät vom Netz !
ACHTUNG !
Zur Vermeidung von Verletzungen
sind beim Umgang mit den Messern
Schutzhandschuhe tragen !
Hebel (17) in Stellung a schwenken.
Dadurch wird der Motor aus dem Getriebe
des Schlittens (20) ausgekuppelt.
Schlitten (20) in die linke Endposition
schieben.
Tisch demontieren (siehe Pkt. 5.10.).
Zylinderschrauben (51) lösen.
Untermesser(24)durchDrehenamExzenter
(50)maximalnachuntenstellen.
Ansatzschraube (52) lösen und Untermesser
(24)vomExzenter(50)abziehen.
NeuesUntermesser(24)aufdenExzenter
(50) aufsetzen und mit Ansatzschraube (52)
am Gestell befestigen.
Zylinderschrauben (51) locker eindrehen.
Rändelmutter (19) am Obermesser (23) lösen
und Einstellknopf (18) entgegen dem Uhrzei-
gersinn bis zum Anschlag drehen (Zeiger (22)
in Stellung "16").
Schlitten (20) an das Ende des Untermes-
sers (24) oberhalb der Ansatzschraube (52)
stellen.
Zylinderschraube (25) lösen.
Einstellknopf (18) im Uhrzeigersinn drehen,
bis sich Ober- und Untermesser leicht berüh-
ren, ohne zu verklemmen.
Hebel (26) bis zum Anschlag im Uhrzeiger-
sinn schwenken und Zylinderschraube (25)
anziehen. Mit dieser Einstellung wird der Ver-
stellweg des Obermessers (23) nach unten
begrenzt und ein versehentliches Übereinan-
derfahren der Messer ausgeschlossen.
Rändelmutter (19) anziehen.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
17a 17b
24
18 22
262523
20
50 51 51 24 51 5251
2320 19
