5.8. Kontrolle der Messerstellung
Bei der Inbetriebnahme, nach einem Standort-
wechsel sowie nach einem Messerwechsel ist
es vorteilhaft, die Stellung der beiden Messer
zueinander zu überprüfen. Dazu wird eine
Messeinrichtung (Art.-Nr. 8970208) als Option
angeboten.

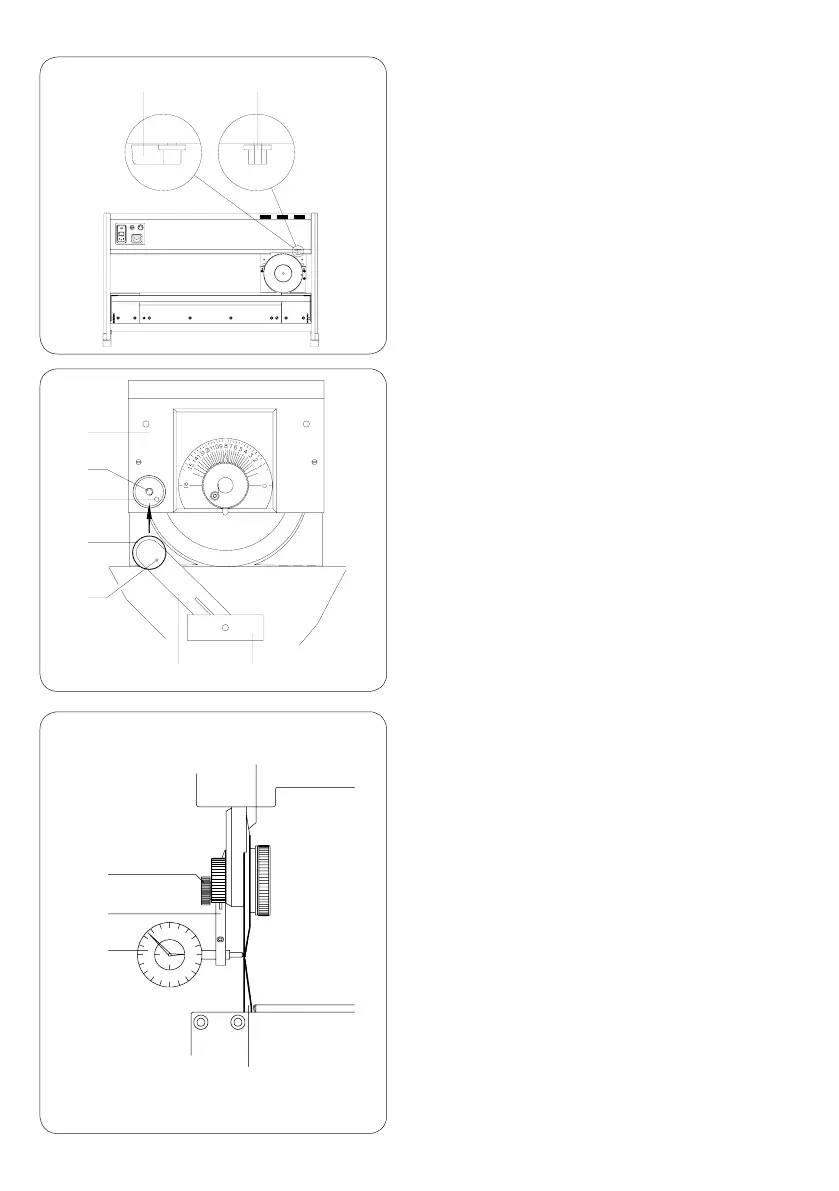

Hebel (17) in Stellung a schwenken.
Dadurch wird der Motor aus dem Getriebe
des Schlittens (20) ausgekuppelt.
Schlitten (20) in die Mitte des Gestells schie-
ben.
Messeinrichtung mit Rändelschraube (29)
an der Gewindebohrung (27) im Schlitten
befestigen.
Es ist darauf zu achten, dass der im Hebel
(31)bendlicheStift(30)indieBohrung(28)
am Schlitten greift.
Hebel (31) so weit nach oben schwenken,
dass die Spitze der Messuhr (32) 2 mm vom
Messerrand entfernt gegen das Obermes-
ser (23) drückt. Skalenring der Messuhr so
drehen, dass der Zeiger der 1/100mm-Teilung
auf die "0" der Skala zeigt.
Hebel (31) so weit nach unten schwenken,
dass die Spitze der Messuhr (32) 2 mm
unterhalb der Messeroberkante gegen das
Untermesser (24) drückt.
Der so gemessene Wert darf beim Verschie-
ben des Schlittens (20) über den gesamten
BereichdesUntermessersummaximal
±0,1mm von dem am Obermesser ermittelten
Messwert abweichen.
Sollte der gemessene Versatz zwischen
Ober- und Untermesser größer als ±0,1mm
sein, ist die zuständige Servicestation zu
verständigen.
Hebel (17) in Stellung b schwenken und
dadurch Motor wieder einkuppeln.
1.
2.
3.
4.
5.
6.
7.
29
32
31
23
24
17a 17b
20
27
28
29
31 32
30
