CAB MAESTRO 4M - Montage Auflagetisch

24
5.11. Montage Auagetisch
Der zum Lieferumfang gehörende, höhenver-
stellbareTischistalsHandauagevorgesehen
und erleichtert das Einlegen der vorgeritzten
Leiterplatten. Dies schützt gegen vorschnelle Er-
müdung bei der Bedienung des Nutzentrenners.
ImZubehördesAuagetischesbendensich
3 Zylinderschrauben incl. Scheiben sowie ein
Sechskantschraubendreher.

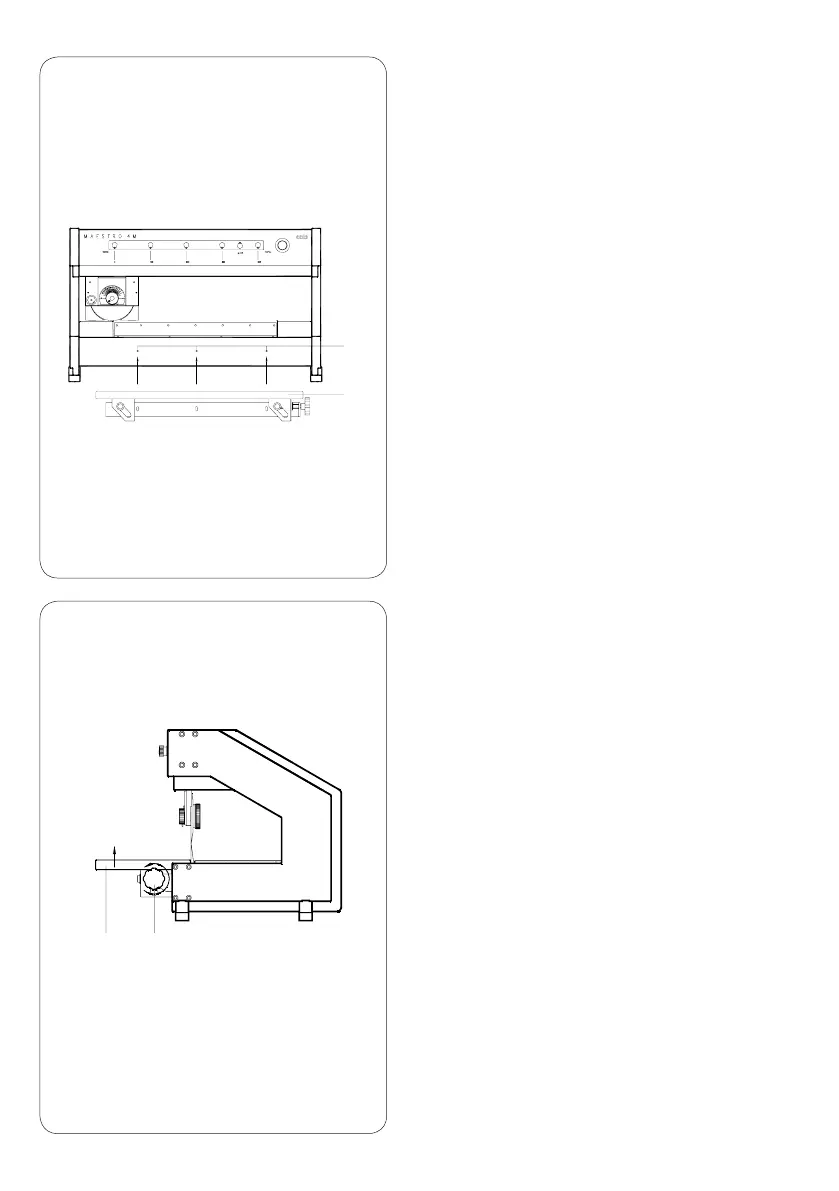

Befestigen Sie den Hubtisch (7) mit den mit-
gelieferten Schrauben an den Gewindeboh-
rungen (39) im Gestell des MAESTRO 4M.
DurchdieimTrägerdesHubtischesbend-
lichen Langlöcher ist zunächst eine grobe
Höhenjustage möglich.
Durch Drehen am Rändelknopf (41) kann die
Tischplatte (40) des Hubtisches in der Höhe
feinjustiert werden.
Durch Drehen des Rändelknopfes entgegen
dem Uhrzeigersinn wird die Tischplatte nach
oben bewegt.
1.
2.
40 41
39
7
