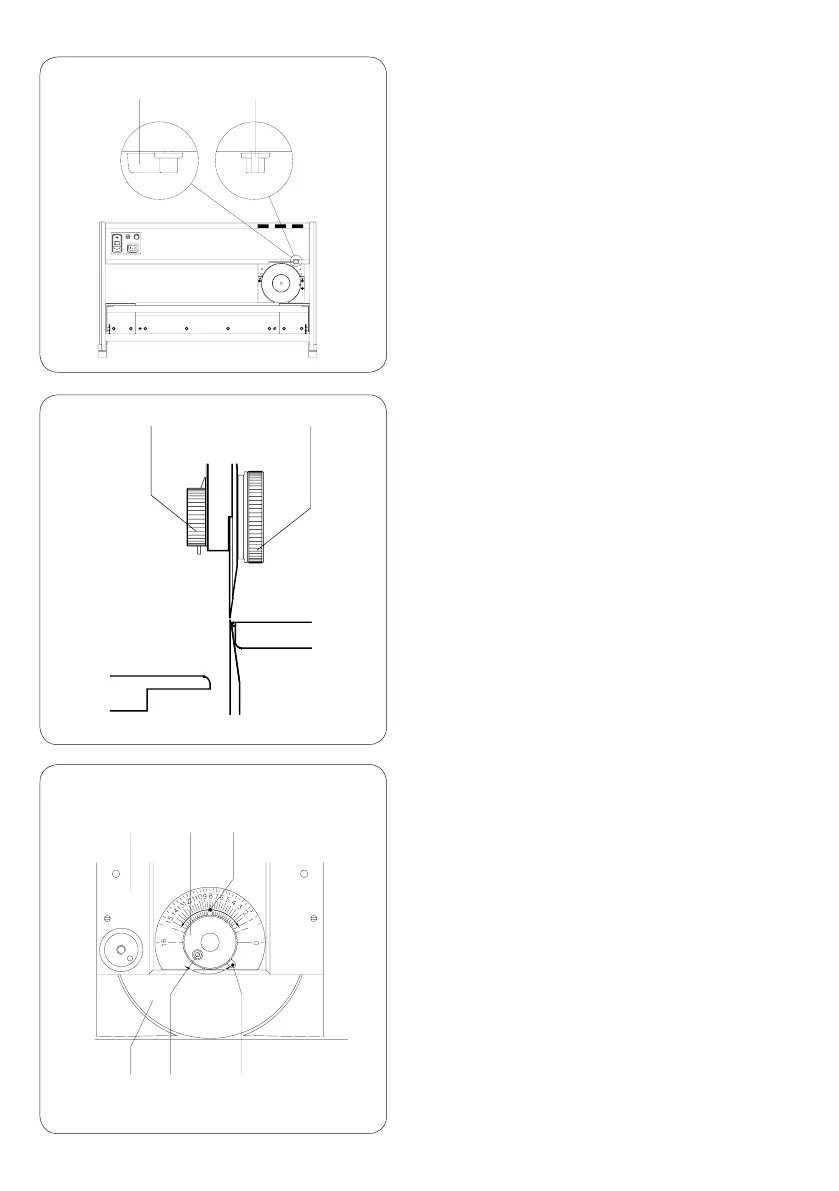

5.7. Justage unterer Anschlag
Obermesser
Die untere Begrenzung des Verstellweges für
das Obermesser ist bei Auslieferung des Ge-
rätes justiert.
Nach längerer Benutzung, bei großen Tempe-
raturschwankungen oder nach einem Messer-
wechsel ist es sinnvoll, den unteren Anschlag
neu einzustellen :
Hebel (17) in Stellung a schwenken.
Dadurch wird der Motor aus dem Getriebe
des Schlittens (20) ausgekuppelt.
Schlitten mit Obermesser (23) in die Mitte des
Untermessers schieben.
Rändelmutter (19) lösen. Einstellknopf (18)
dabei festhalten.
Einstellknopf (18) entgegen dem Uhrzeiger-
sinn bis zum Anschlag drehen (Zeiger (22) in
Stellung "16").
Zylinderschraube (25) lösen.
Einstellknopf (18) im Uhrzeigersinn drehen,
bis sich Ober- und Untermesser leicht berüh-
ren, ohne zu verklemmen.
Einstellknopf festhalten und Rändelmutter
(19) anziehen.
Hebel (26) bis zum Anschlag im Uhrzeiger-
sinn schwenken und Zylinderschraube (25)
anziehen. Mit dieser Einstellung wird der
Verstellweg des Obermessers nach unten
begrenzt und ein versehentliches Übereinan-
derfahren der Messer ausgeschlossen.
Nach beendeter Justage Hebel (17) in
Stellung b schwenken und Motor wieder
einkuppeln.
1.
2.
3.
4.
5.
6.
7.
8.
9.
18 22
262523
17a 17b
20
18 19
