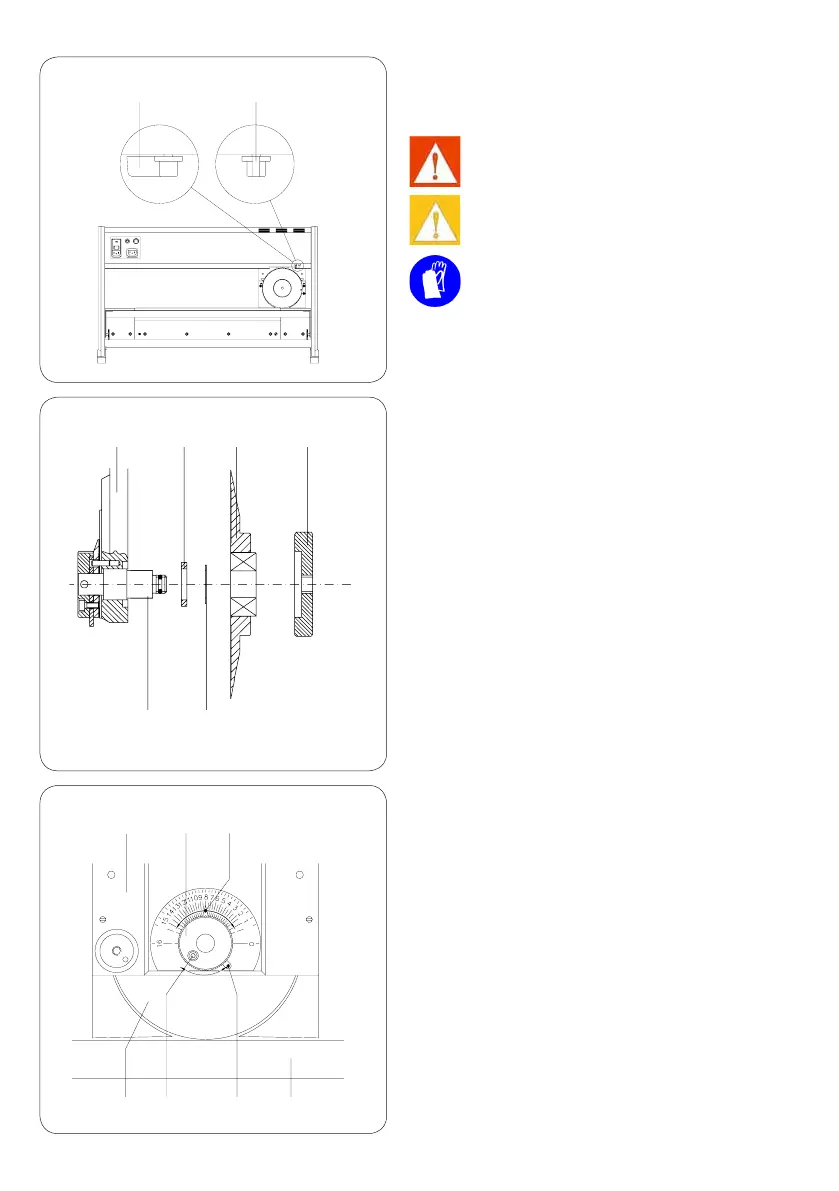

7. Messerwechsel
7.1. Wechsel Obermesser (Rollmesser)
WARNUNG !
Trennen Sie das Gerät vom Netz !
ACHTUNG !
Zur Vermeidung von Verletzungen
sind beim Umgang mit den Messern
Schutzhandschuhe tragen !
Hebel (17) in Stellung a schwenken.
Dadurch wird der Motor aus dem Getriebe
des Schlittens (20) ausgekuppelt.
Schlitten (20) in die linke Endposition
schieben.
Rändelmutter (19) vollständig lösen und von
der Messerwelle (47) abnehmen.
Einstellknopf (18) entgegen dem Uhrzeiger-
sinn bis zum Anschlag drehen (Zeiger (22) in
Stellung "16").
Rollmesser (23) von der Messerwelle (47)
abziehen.
Zwischen Messer (23) und Schlitten (20)
bendensichaufdemZapfenderMesserwel-
le (47) eine Scheibe (46) und Passscheiben
(48). Diese sind dort zu belassen bzw. wieder
aufzusetzen.
Neues Rollmesser (23) auf die Messerwelle
aufsetzen und bis zum Anschlag schieben.
Rändelmutter (19) auf Messerwelle aufset-
zen.
Schlitten (20) etwa bis zur Mitte des Unter-
messers (24) schieben.
Zylinderschraube (25) lösen.
Einstellknopf (18) im Uhrzeigersinn drehen,
bis sich Ober- und Untermesser leicht berüh-
ren, ohne zu verklemmen.
Hebel (26) bis zum Anschlag im Uhrzeiger-
sinn schwenken und Zylinderschraube (25)
anziehen. Mit dieser Einstellung wird der
Verstellweg des Obermessers nach unten
begrenzt und ein versehentliches Übereinan-
derfahren der Messer ausgeschlossen.
Messerabstand nach Bedarf justieren
(s. Höhenjustage des Obermessers).
Rändelmutter (19) anziehen.
Bei vorhandener Option "Messeinrichtung"
Prüfung des Versatzes zwischen Ober- und
Untermesser (siehe Pkt 5.8.).
Hebel (17) in Stellung b schwenken und
dadurch Motor wieder einkuppeln.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
17a 17b
20 46 23 19
47 48
24
18 22
262523
20
