6. Betrieb
6.1. Funktion des Fußschalters
Für alle nachfolgend beschriebenen Vorgän-
ge, bei denen eine Bewegung des Schlittens
ausgelöst werden soll, ist der Fußschalter stets
so lange zu betätigen, bis die Schlittenbewegung
abgeschlossen ist !
Ein zu frühes Loslassen des Fußschalters wird
als Fehler gewertet !
6.2. Einschalten des Gerätes
Schalten Sie das Gerät ein. Der Netzschalter
bendetsichanderRückseitedesGerätes
im Netzmodul.
Nach dem Einschalten blinkt die LED in der
äußersten linken Positionstaste (42).
Zur Aufnahme des Schneidbetriebs ist diese
Taste zu drücken und anschließend der
Fußschalter so lange zu betätigen, bis der
Schlitten (20) mit dem Obermesser nach ei-
ner Synchronisationsbewegung in der linken
Endposition stehen bleibt.

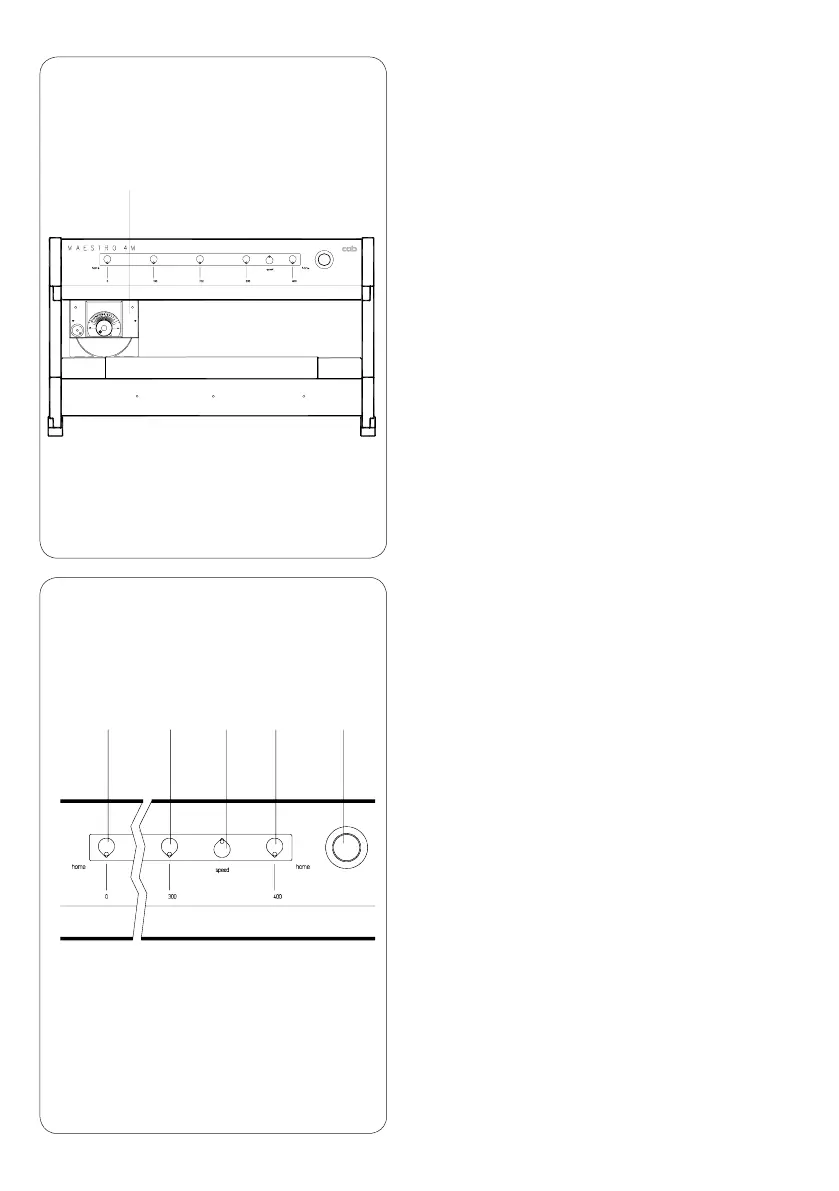

6.3. Einstellung der Schnittlänge
Die Grenzen des eingestellten Schneid-
weges werden durch zwei leuchtende LED
in den Positionstasten (42) des Bedienfeldes
angezeigt.
Durch Druck auf die entsprechenden Tasten
können die bisherigen Endpositionen ge-
löscht und anschließend neue ausgewählt
werden. Der Einstellvorgang ist beliebig
wiederholbar.
Eine erneute Änderung der Schnittlänge ist
immer dann möglich, wenn der Schlitten (20)
in Ruhe ist.
Der Schneidbetrieb kann aufgenommen wer-
den, wenn genau zwei LED in den Positions-
tasten leuchten.
Zur Beendigung des Einstellvorgangs ist der
Fußschalter per Dauerauslösung zu betäti-
gen.
Wenn die Endposition, in der sich der Schlit-
tengeradebendet,nachaußenverschoben
wurde, bewegt sich der Schlitten dabei in die
neue Endposition.
1.
2.
1.
2.
3.
42 42 43 42 44
