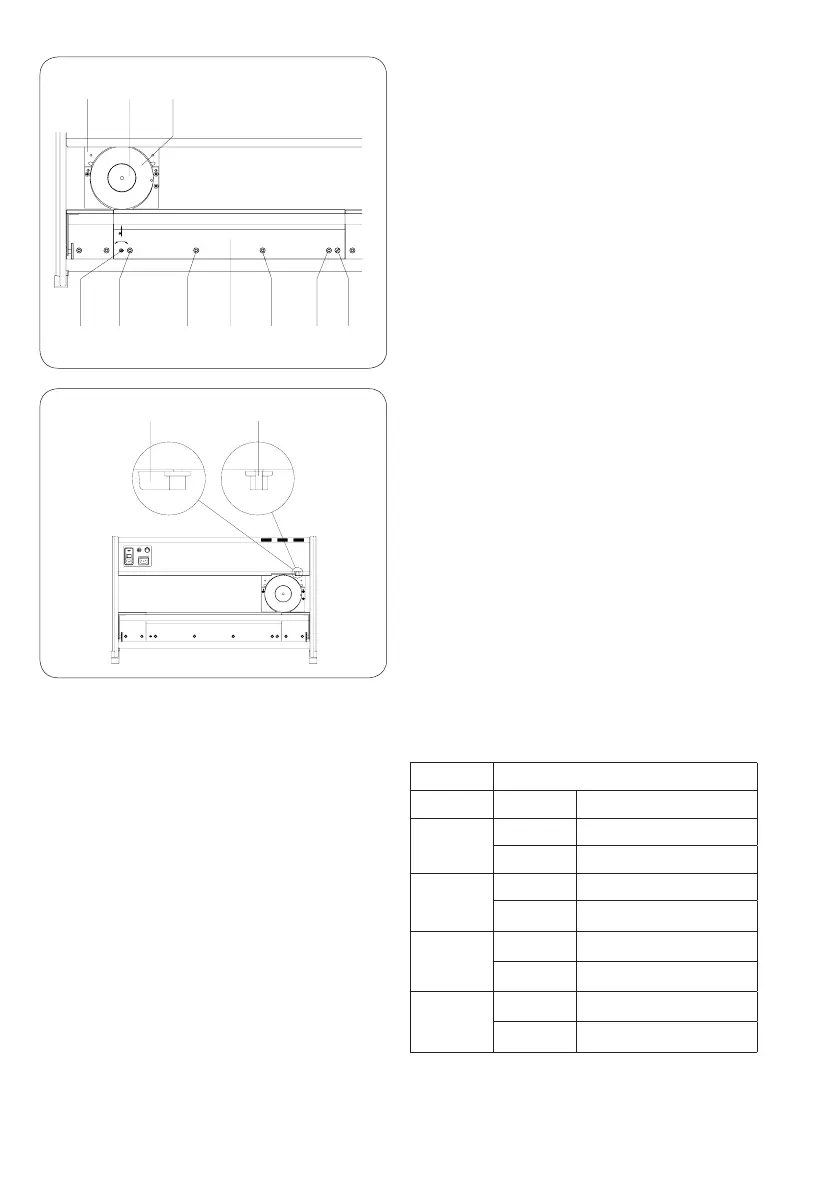

17a 17b
50 51 51 24 51 5251
2320 19
Schlitten (20) zum anderen Ende des Un-
termessers (24, oberhalb des Exzenters/50)
schieben.
Untermesser durch Drehen am Exzenter (50)
so weit nach oben stellen, bis sich Ober- und
Untermesser auch an dieser Stelle leicht
berühren (kein Klemmen).
Zylinderschrauben (51) fest anziehen.
Bei vorhandener Option "Messeinrichtung"
Prüfung des Versatzes zwischen Ober- und
Untermesser (siehe Pkt. 5.8.).
Obermesser (23) nach Bedarf in der Höhe
einstellen (siehe Pkt. 5.6.)
Tisch einbauen.
Hebel (17) in Stellung b schwenken und
dadurch Motor wieder einkuppeln.
15.
16.
17.
18.
19.
20.
21.
8. Ersatzteilliste (Auszug)
Gerät Ersatzteil
Art.-Nr. Art.-Nr. Bezeichnung
8933955 8930509 Rollmesser oben
8933394 Linearmesser 450/370
8933965 8933933 Rollmesser
8933394 Linearmesser 450/370
8933960 8930509 Rollmesser oben
8933682 Linearmesser 600/520
8933905 8933933 Rollmesser
8933682 Linearmesser 600/520
