Calorex Pro-Pac PPT45EHC - Page 63

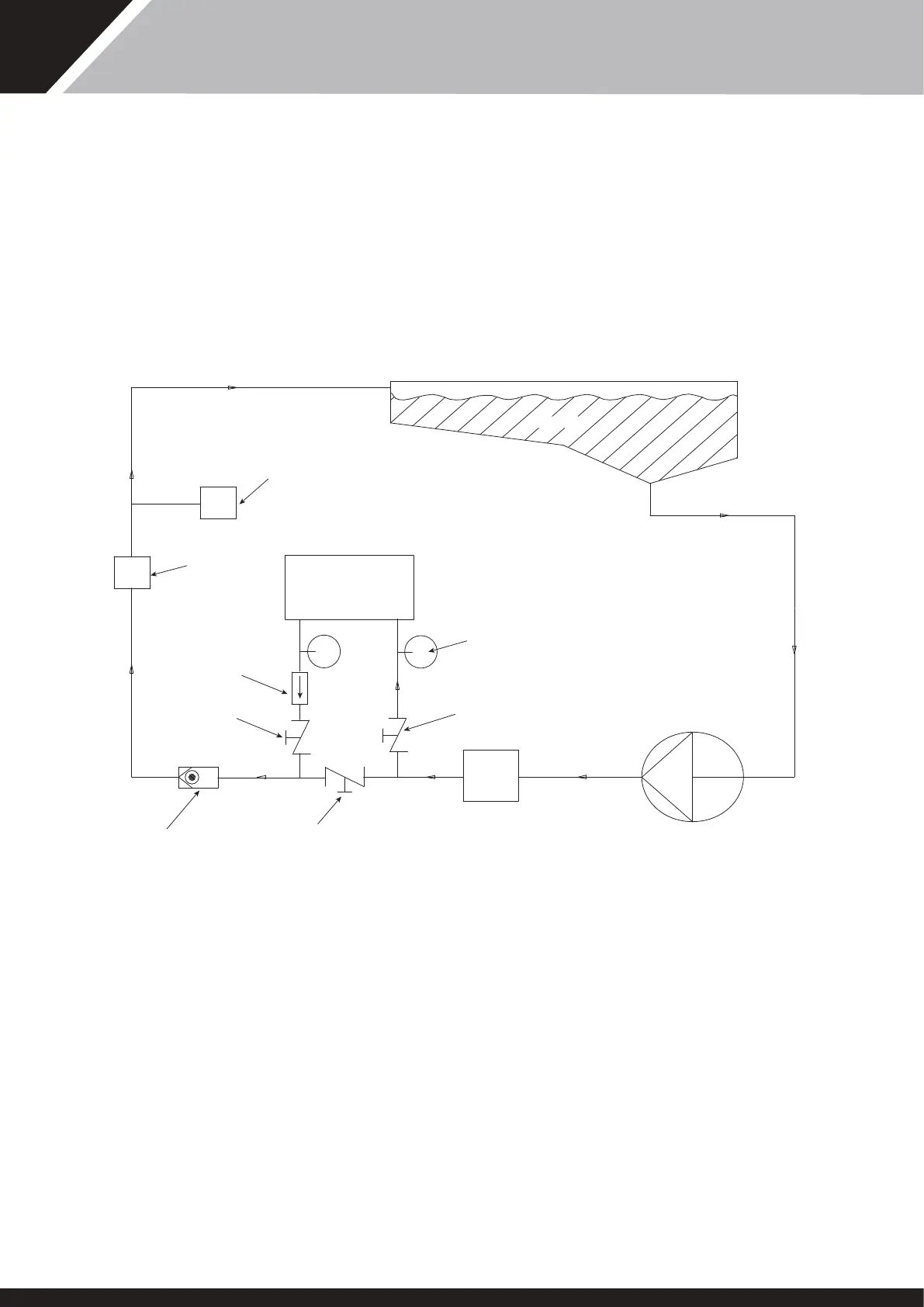

Fig 3
SCHEMA EAU BASSIN (STANDARD)
VERIFIEZ QUE LA POMPE DE FILTRATION PREND EN COMPTE TOUTES
LES PERTES DE CHARGE DANS LE CIRCUIT
(FIG 3)
FILTRE
REGLAGE DEBIT
(METHODE PAR
PRISE DE
PRESSION)
POMPE
BASSIN
CLAPET
ANTI-RETOUR
APPAREIL
DASSAINISSEMENT OU
POSTE DE DOSAGE DE
PRODUITS CHIMIQUES
VANNE
DERIVATION 'C'
POMPE A
CHALEUR
REGLAGE DEBIT
(METHODE PAR
DEBITMETRE)
VANNE
D'ARRET 'B'
VANNE
D'ARRET 'A'
CHAUFFAGE
AUXILIAIRE SI
INSTALLE
11
SD566250 ISSUE 35
