UNI6954 Ø 3.9x19
Pag. 10 - Manuale FA0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

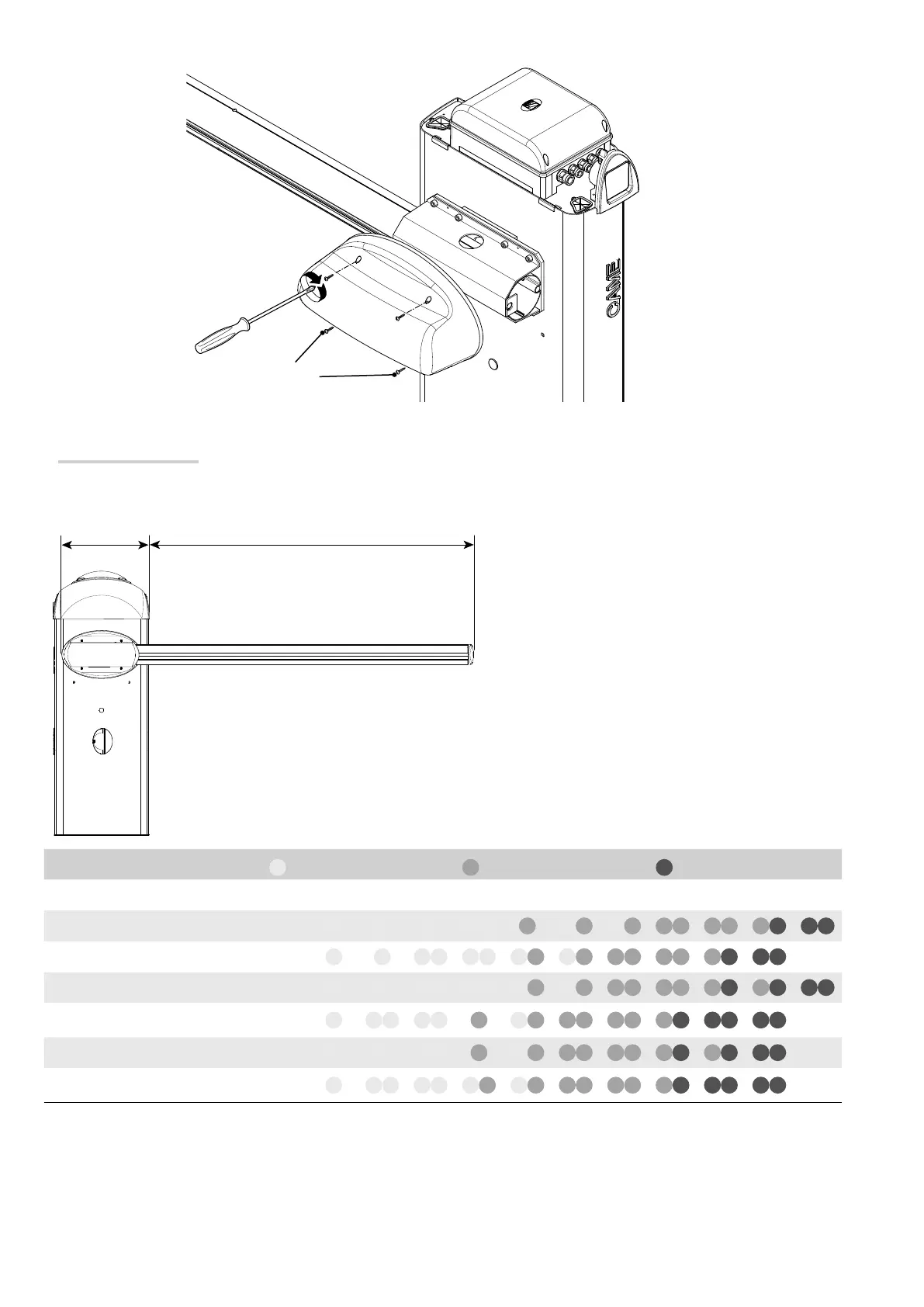

Inserire la copertura di protezione anticesoiamento sul copri-attacco asta e fissarla con le viti.
400 mm LUCE PASSAGGIO (max. 7,60 m)
Bilanciamento dell’asta
Prima di bilanciare l’asta, verificare, con la tabella sottostante, la congruenza tra molla scelta, accessori da applicare e luce passaggio.
⚠
AVVERTENZE!
001G02802 Non può essere utilizzato per le barriere con asta dotata di rastrelliera 001G0465 o appoggio mobile 001G02808
001G02808 Per passaggio utile fino a max. 7 m.
001G02807 Da utilizzare OBBLIGATORIAMENTE per passaggio utile superiore a 7 m.
001G0465 - 001G02808 Non possono essere utilizzati assieme.
Per asta si intende asta completa di copri cava trasparente e tappo.
A
Molla 001G02040 Ø 40 mm
B
Molla 001G04060 Ø 50 mm
C
Molla 001G06080 Ø 55 mm
DIMENSIONI DELL’ASTA (m)
2 ÷ 2,5 2,5 ÷ 3 3 ÷ 3,5 3,5 ÷ 4 4 ÷ 4,5 4,5 ÷ 5 5 ÷ 5,5 5,5 ÷ 6 6 ÷ 6,5 6,5 ÷ 7 7 ÷ 7,6
Asta
A A A A A B A B A B B B B B B C C C
Asta con appoggio mobile 001G02808
A A A A A A A B A B B B B B B C C C
Asta con cordone luminoso 001G28401
A A A A A A A B A B B B B B B C B C C C
Asta con appoggio mobile 001G02808 e cordone
luminoso 001G28401
A A A A A B A B B B B B B C C C C C
Asta con rastrelliera 001G0465
A A A A B A B B B B B B C B C C C
Asta con rastrelliera 001G0465 e cordone luminoso
001G028401
A A A A A A B A B B B B B B C C C C C
