CAME GARD 8 SERIES Installation And Operation Manual

ZL38

 
.
,


,4




#
#
C
O
M
Max.Max. Med. Min. Min.
DIS. 27370
AB

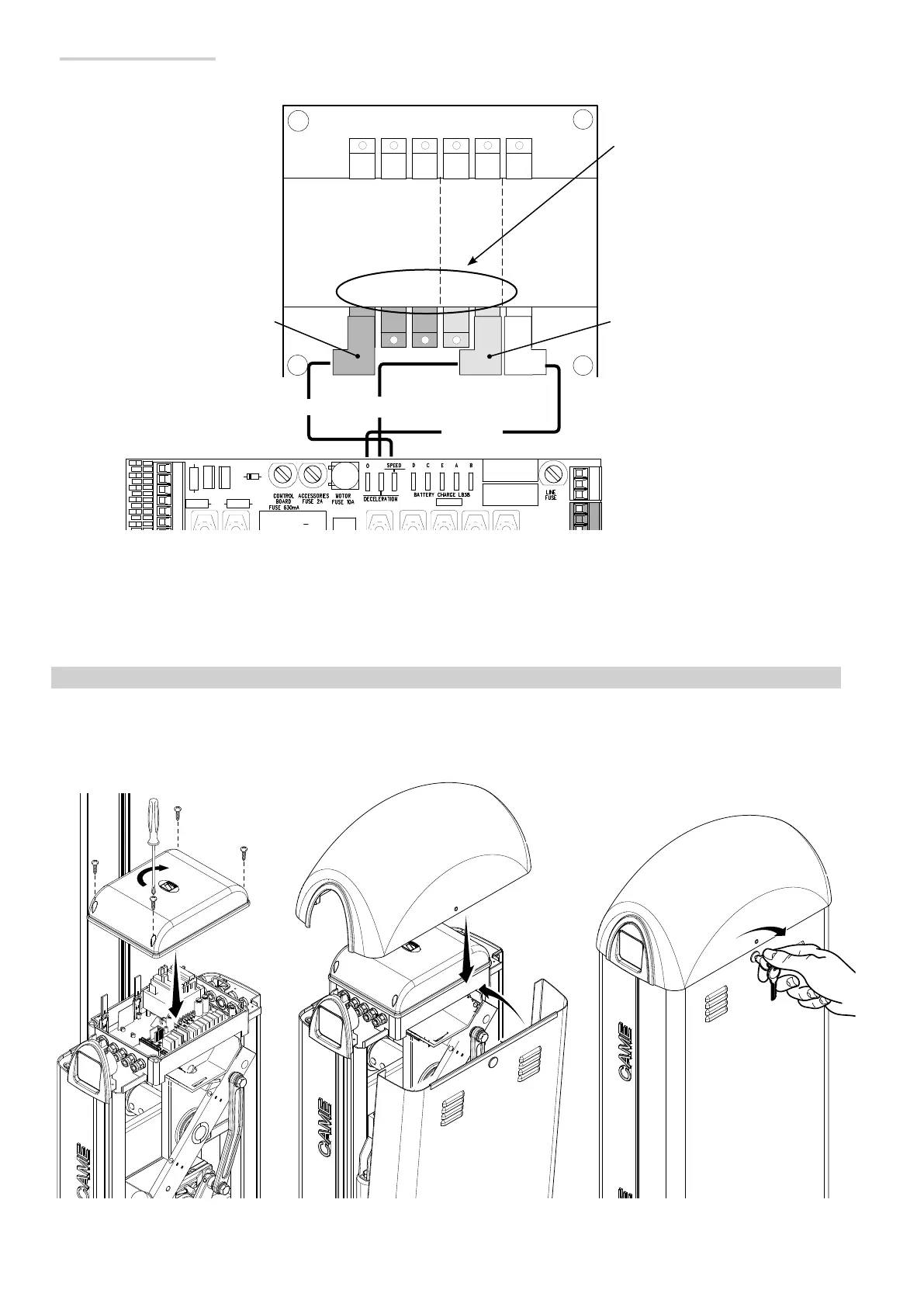

Regolazione della velocità
{
Page 18 - Manuel FA01 036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
OPÉRATIONS FINALES
Après avoir effectué les branchements électriques et la mise en fonction, mettre le couvercle de l'armoire et le fixer à l'aide des vis .
Remettre la porte de visite et la coupole supérieure à leur place . Verrouiller la porte avec la clé .
Min. = minimum
Moy. = moyen
Max. = maximum
COM = commun
Noir
Blanc
Rouge
Pour régler la vitesse de marche,
déplacer le faston A sur Min., Moy. ou
Max.
Pour régler la vitesse de ralentissement,
déplacer le faston B sur Min. ou Max.

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
