CAME GARD 8 SERIES Installation And Operation Manual

#
/
-
2ALLENTAM6ELOCITÍ
-AX-AX -ED -IN -IN
$)3
/.

 
.
-
04 & &#
&!
.
,
,
,4
%







#
#
'.$4828
9
8
710
11
1
2
12 133
6
5
4
14
18
16
15
17
Page 12 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
TABLEAU FUSIBLES ZL38
- Ligne 3,15 A-F
- Carte
630 mA-F
- Motoréducteur
10 A-F
- Accessoires
2 A-F
BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION
⚠
Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles batteries.
Alimentation de l'armoire et des dispositifs de commande: 24 V AC/DC.
Les fonctions sont configurées au moyen des commutateurs DIP et les réglages à l'aide des trimmers.
Toutes les connexions sont protégées par des fusibles rapides.

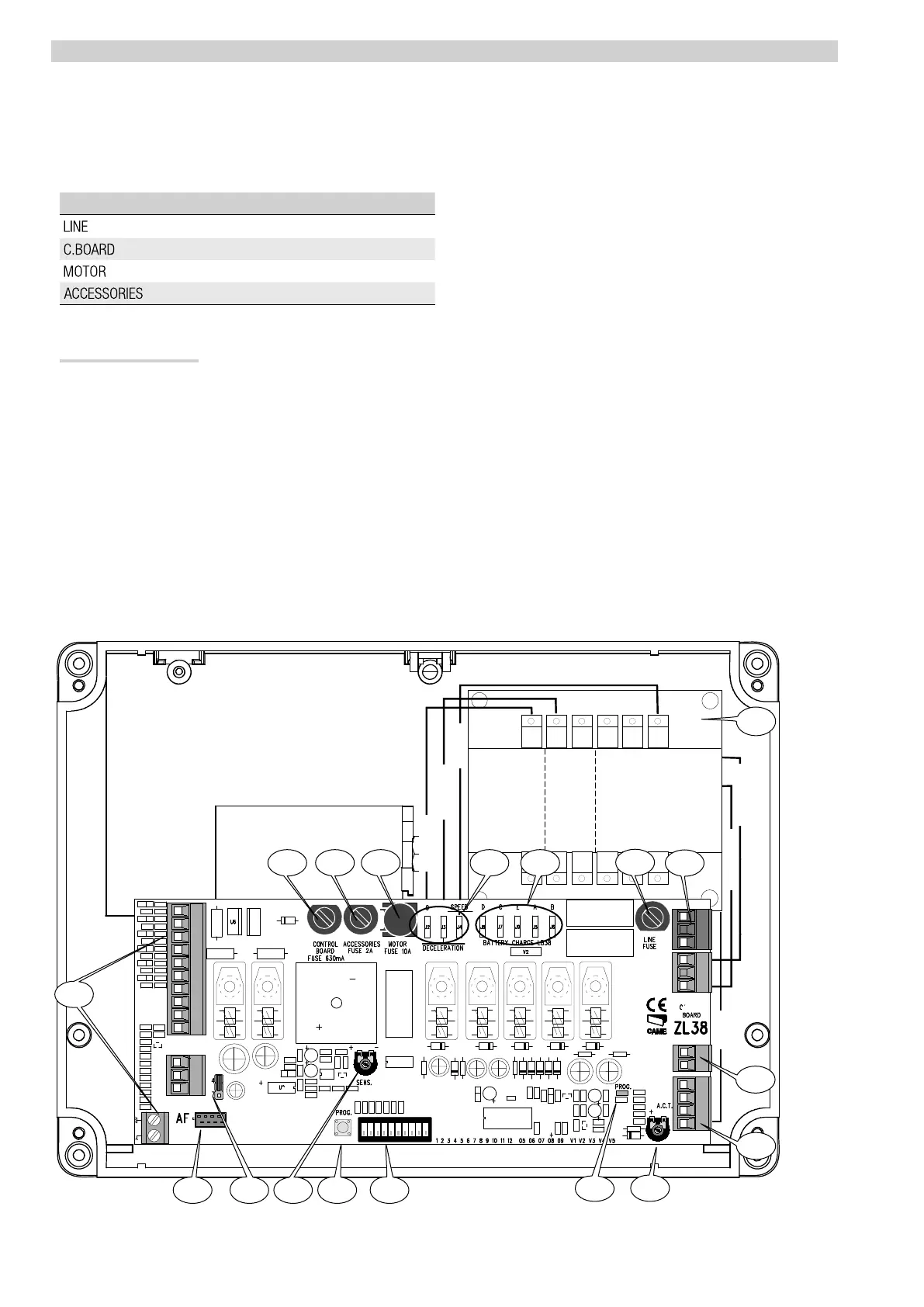

Description des parties
1. Fusible accessoires
2. Fusible de ligne
3. Fusible carte
4. Fusible moteur
5. Barrette de connexion pour dispositifs de commande et de sécurité
6. Connecteur pour carte AF
7. Trimmer SENS
8. Trimmer ACT
9. DIP
10. Bouton de programmation
11. Voyant signalisation programmation
12. Connecteurs de réglage pour la vitesse et le ralentissement
13. Connecteurs pour le branchement du chargeur de batteries (LB38)
14. Cavalier sélection type commande
15. Transformateur
16. Barrette d'alimentation
17. Barrette de connexion pour motoréducteur
18. Barrette pour fin de course
Blanc
Rouge
Noir
Marron
Bleu
Marron

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
