Page 11 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Débloquer le motoréducteur et tourner manuellement le ressort pour augmenter ou réduire la traction. La lisse doit se stabiliser à 45°.
Fixer le contre-écrou et bloquer de nouveau le motoréducteur.
Contrôler le bon fonctionnement du ressort.
Avec lisse positionnée dans le sens vertical, le ressort n'est pas tendu.
Avec lisse positionnée dans le sens horizontal, le ressort est tendu.
Débloquer le motoréducteur et positionner la lisse dans le sens vertical. Bloquer de nouveau le motoréducteur.

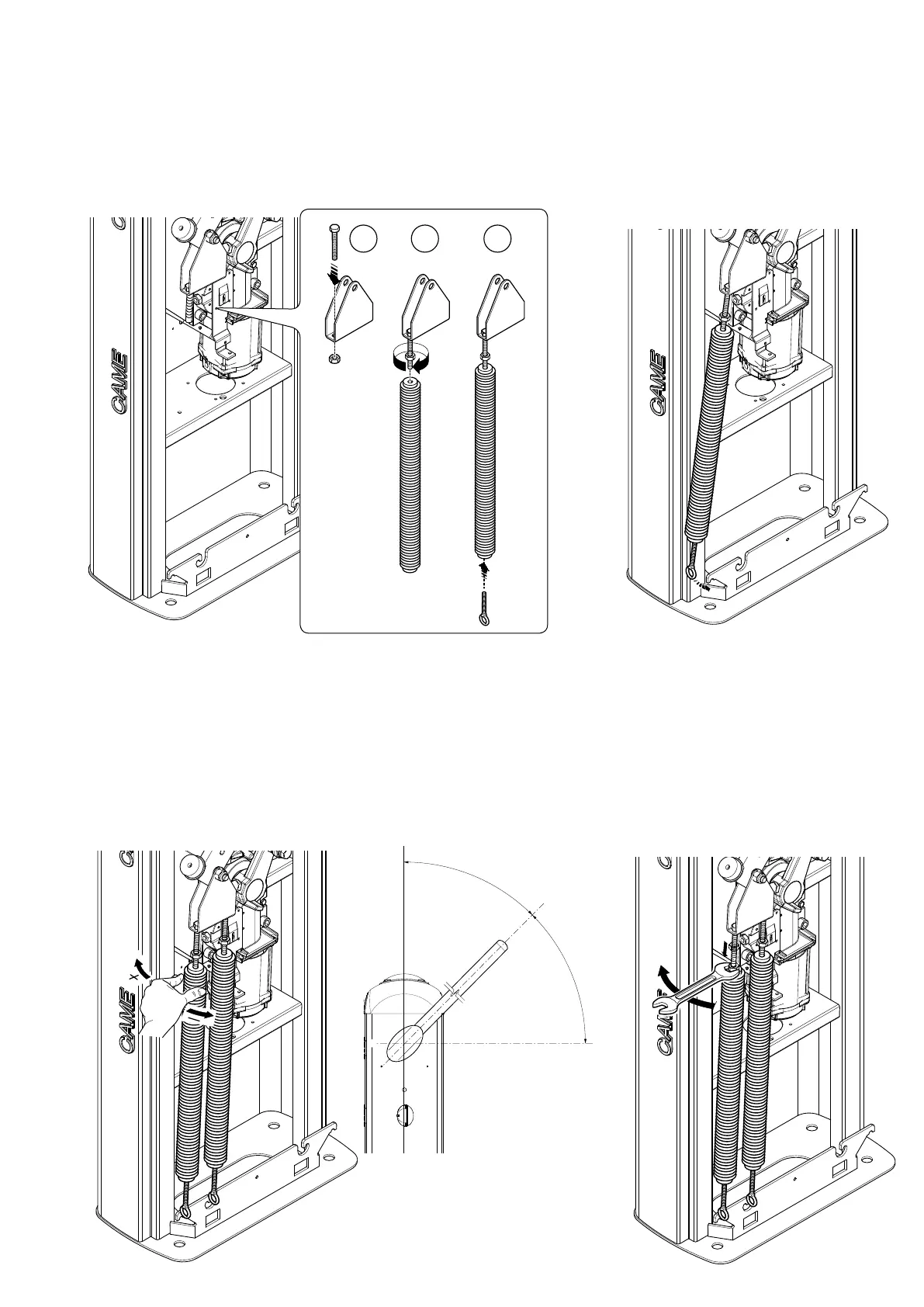

Installer le ressort dans la barrière de la façon suivante :
- introduire la vis UNI5739 M12x70 dans l'étrier de fixation des ressorts et visser l'écrou UNI5588 M12 sur la vis .
- visser la vis sur le ressort ;
- visser le tirant à œillet sous le ressort .
Accrocher le tirant à l'étrier de fixation.
Suivre cette même procédure pour l'éventuel deuxième ressort.
