Page 14 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Fonction FERMETURE UNIQUEMENT depuis un
dispositif de commande (contact NO).
Attention : en mode ACTION MAINTENUE, le dispositif
de commande doit être obligatoirement connecté sur
2-4.
Positionner le cavalier comme indiqué sur la fi gure.

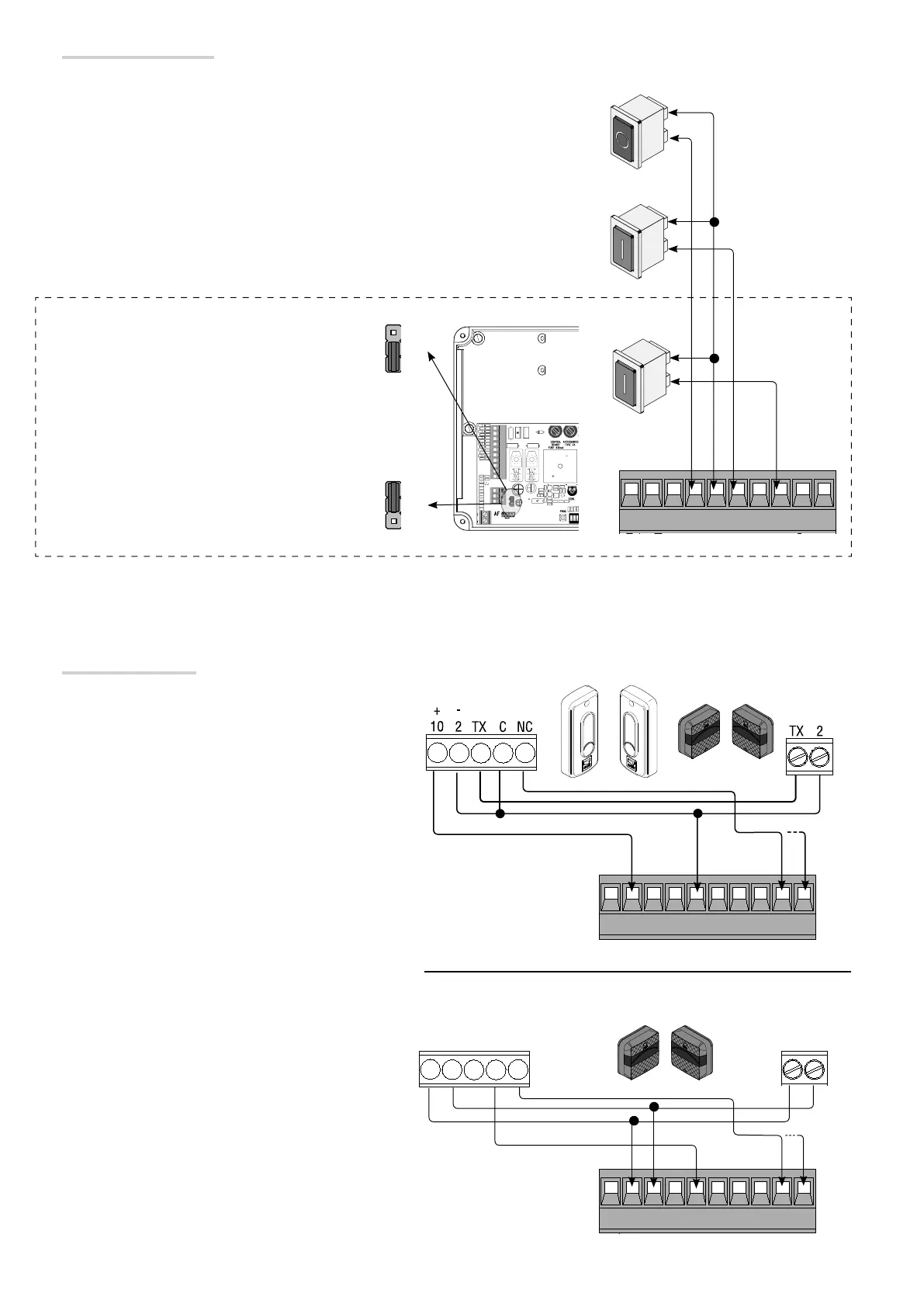

Dispositifs de commande
Bouton d'ARRÊT (contact NF). Permet l'arrêt de la lisse avec désactivation de la fermeture
automatique. Pour reprendre le mouvement, appuyer sur le bouton de commande ou celui d'un
autre dispositif de commande.
S'il n'est pas utilisé, positionner le commutateur DIP 9 sur ON.
Attention : en mode ACTION MAINTENUE, le dispositif de commande doit être obligatoirement
connecté sur 2-3.
Fonction OUVERTURE UNIQUEMENT ou OUVERTURE-
FERMETURE-INVERSION (pas-à-pas) depuis un
dispositif de commande (contact NO), voir DIP 2.
Positionner le cavalier comme indiqué sur la fi gure.
Dispositifs de sécurité
Photocellules
DIR
Photocellules
DELTA-S
Photocellules
DELTA
Configurer le contact C1 et/ou C5 (NF), entrée pour
dispositifs de sécurité type photocellules.
C1 réouverture durant la fermeture. Durant la phase
de fermeture de la lisse, l'ouverture du contact provoque
l'inversion du mouvement jusqu'à l'ouverture totale ;
S'il n'est pas utilisé, court-circuiter le contact
2-C1.
C5 fermeture immédiate. Fermeture de la lisse après
le passage d'un véhicule dans le rayon d'action des
dispositifs de sécurité.
S'il n'est pas utilisé, positionner le commutateur
DIP 8 sur ON.
