Page 13 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

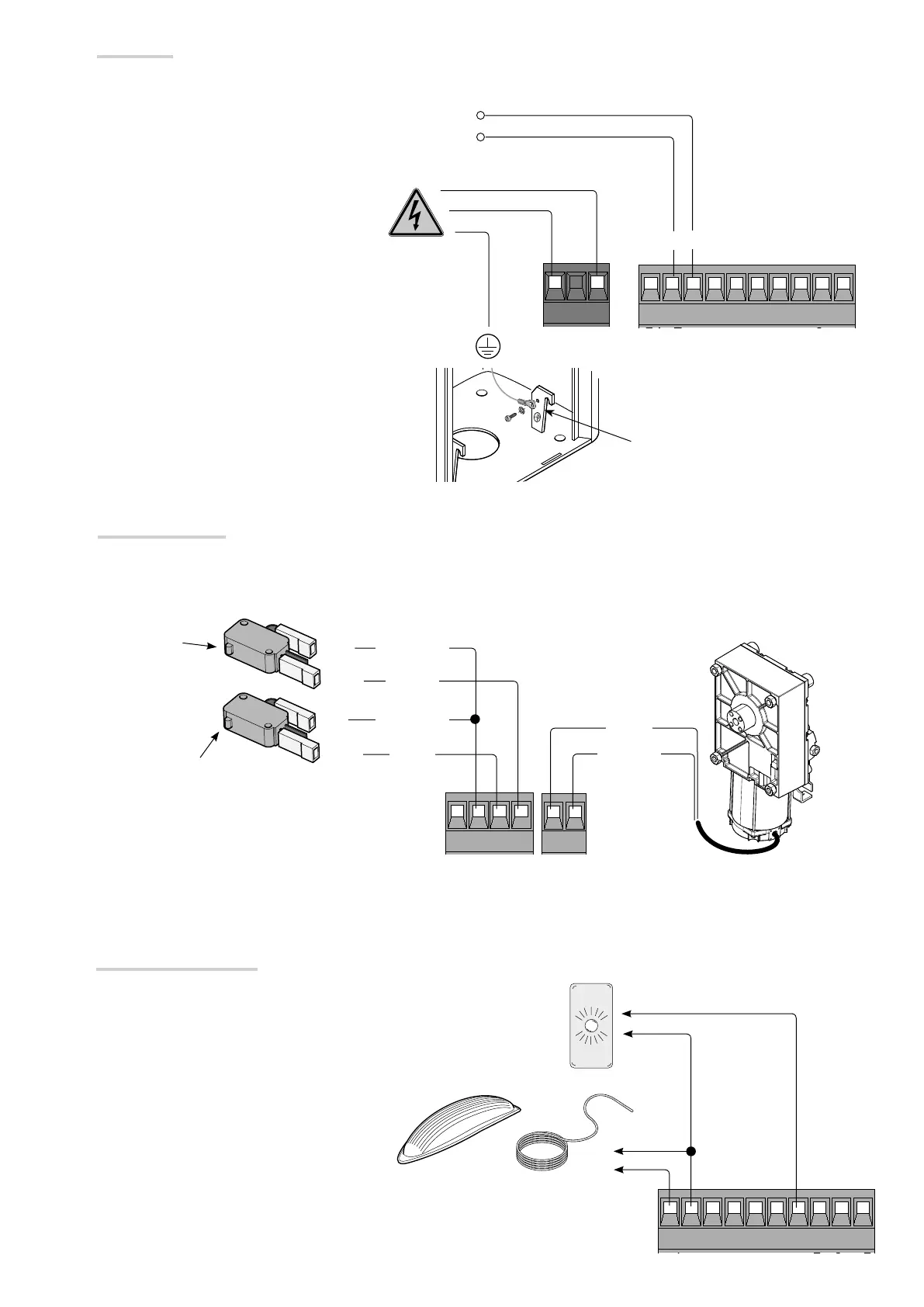

Alimentation
Bornes pour l'alimentation des accessoires :
- à 24 V CA normalement ;
- à 24 V CC durant l'intervention des batteries de secours ;
Puissance totale admise : 40 W
230 V CA - 50/60 Hz
Motoréducteur 24 V CC
Connexion par défaut
Dispositifs de signalisation
COM
NF
NF
COM
Minirupteur de
fermeture
Orange
Orange
Blanc
Rouge
Bleu
Marron
Minirupteur d'ou-
verture
Cosse à anneau avec vis et rondelle
pour la mise à la terre
Lampe témoin barrière (Portée contact : 24 VAC - 3 W max.).
Signale la position de la lisse levée, s'éteint lorsque la lisse est abaissée.
Feu clignotant à coupole et/ou câble lumineux
(Portée contact : 24 V - 32 W max.).
Clignote durant les phases d'ouverture et de ferme-
ture de la lisse.
Le motoréducteur est déjà connecté.
Pour une installation de la barrière à droite, suivre les indications fournies au paragraphe PRÉPARATION DE LA BARRIÈRE.
