Pag. 5 - Manuale FA 0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

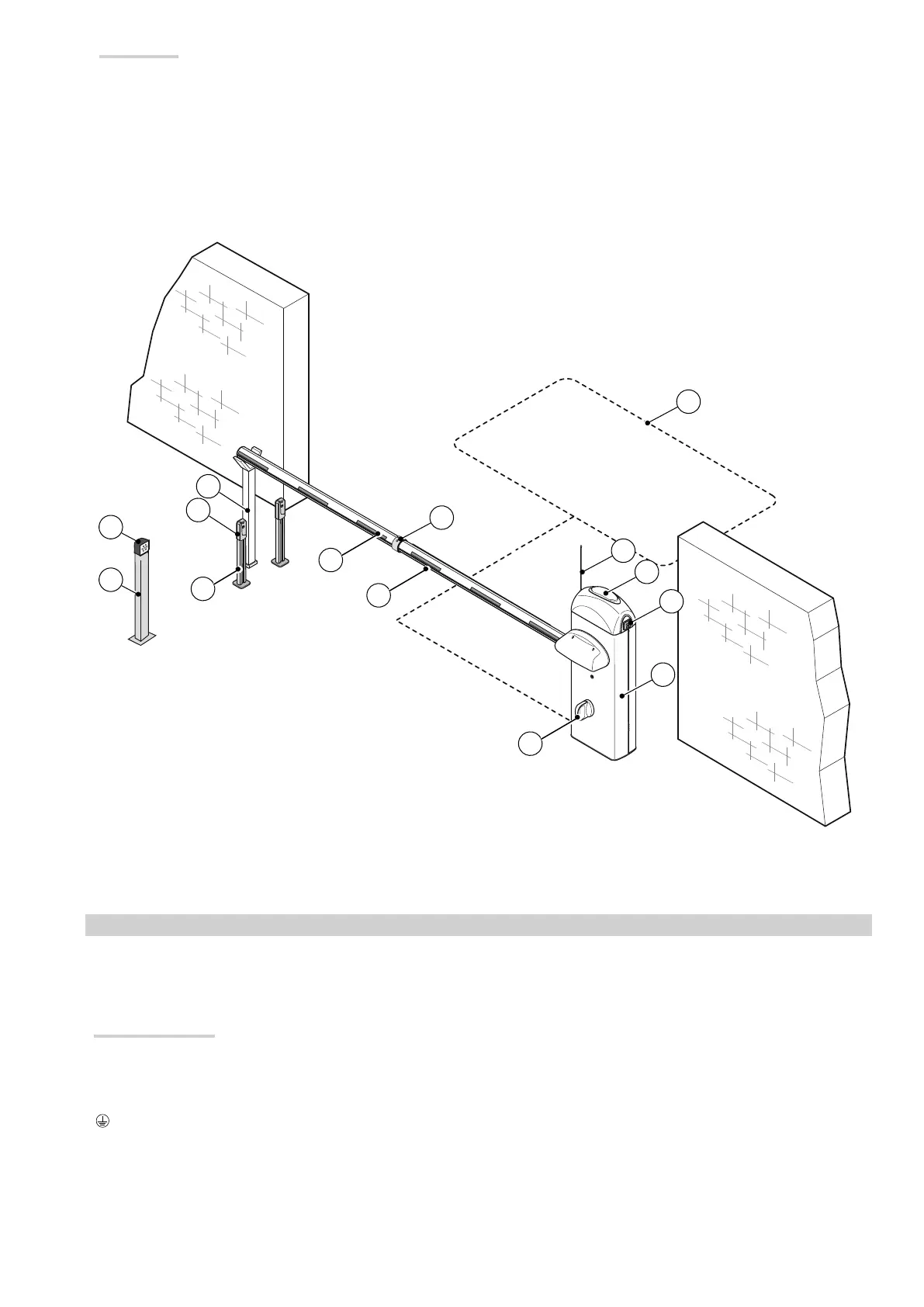

Impianto tipo
1. Barriera con asta
2. Strisce rifrangenti
3. Giunto per asta
4. Cordone luminoso
5. Lampeggiatore
6. Antenna
7. Selettore a chiave
8. Supporto per fotocellula
9. Fotocellula
10. Colonnina per fotocellula
11. Appoggio fisso
12. Rilevatore masse metalliche
13. Colonnina per dispositivi di comando
14. Dispositivo di comando (selettore a tastiera, sensore
transponder)
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Importante! L’uso di dispositivi di comando, di sicurezza e di accessori originali CAME garantisce una facile installazione e manutenzione
dell’impianto.
Verifiche preliminari
⚠
Prima di procedere all’installazione è necessario:
• verificare che il punto di fissaggio della piastra sia solido;
• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione onnipolare, che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);
•
verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento
supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.
