CAME GARD 8 SERIES Installation And Operation Manual

3
2
4
5
6
1
9
10
11
12
8
13
15
14
7
16
7
16
7
SEL
SET
Page 4 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

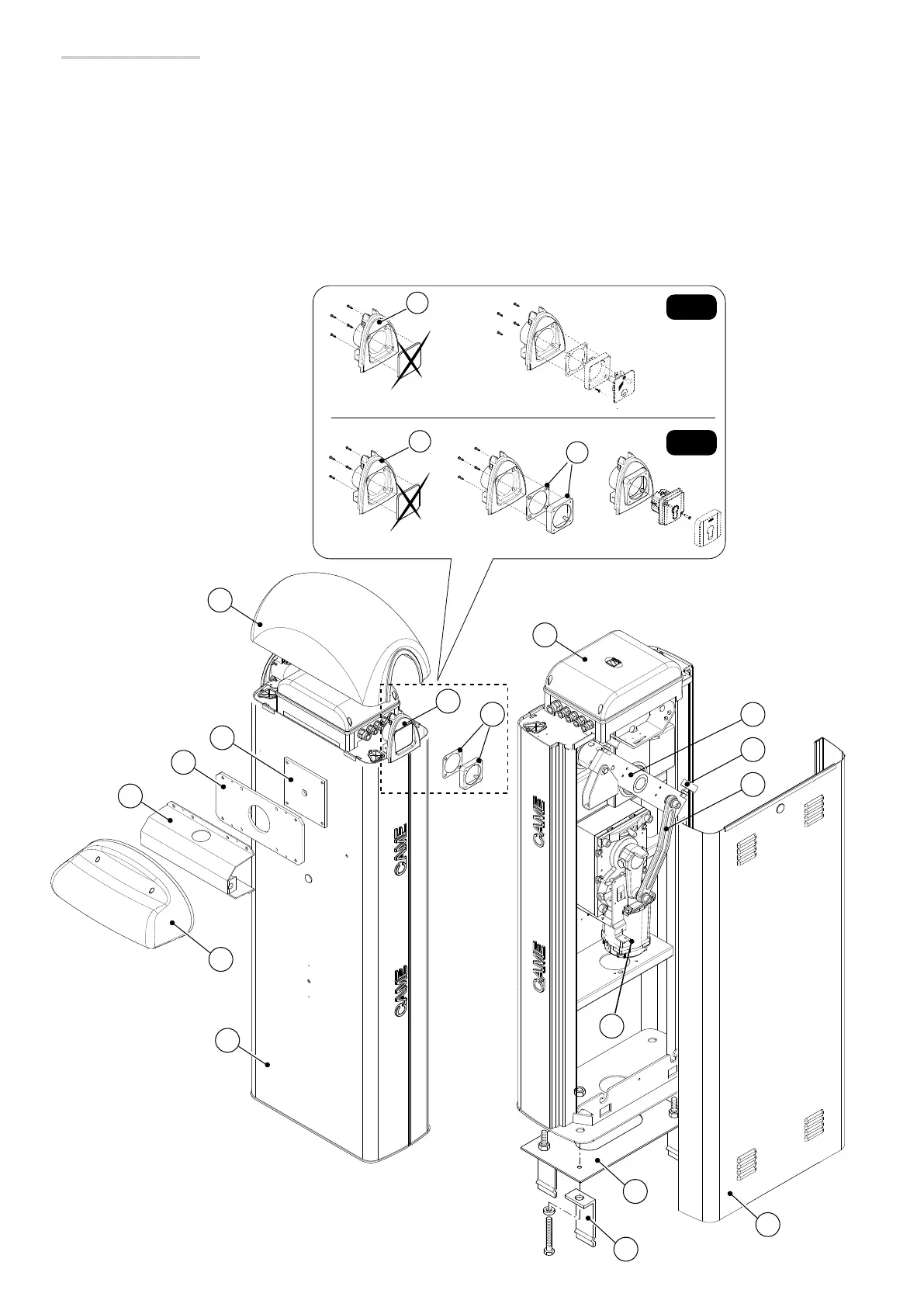

Description des parties
1. Couvercle
2. Plaque arbre moteur
3. Plaque intermédiaire
4. Cache-plaque de fixation de la lisse
5. Carter de protection anti-cisaillement
6. Armoire
7. Support pour sélecteurs à clé et numériques
8. Armoire de commande
9. Bras du levier
10. Tampon de réglage de la lisse
11. Bielle de transmission
12. Motoréducteur avec encodeur
13. Porte de visite
14. Plaque de fixation
15. Patte de fixation
16. Adaptateur avec joint pour sélecteurs série SEL

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
