CAME GARD 8 SERIES Installation And Operation Manual

Pag. 7 - Manuale FA 0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

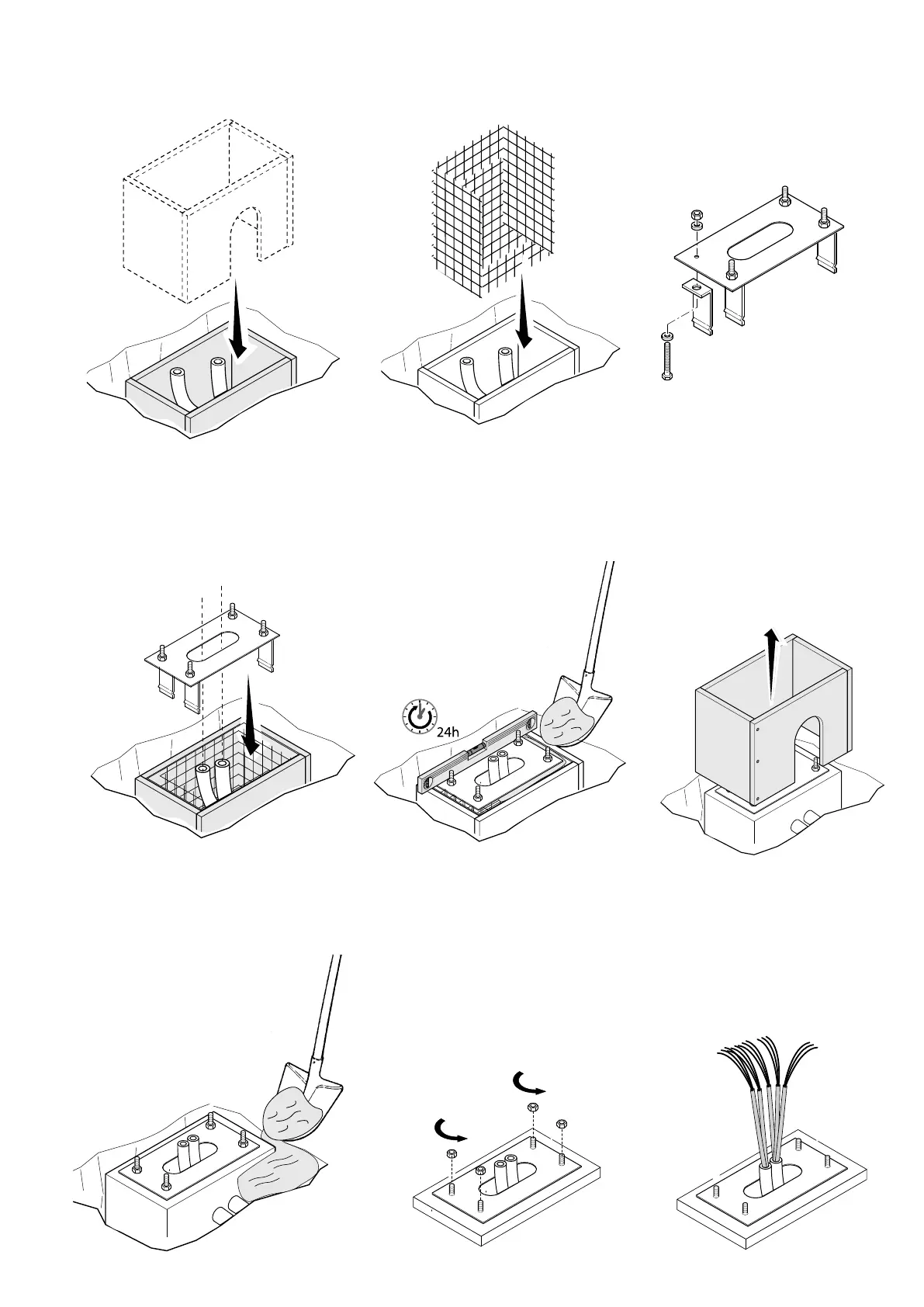

Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio e inserirla nello scavo.
Inserire una griglia di ferro all’interno della cassa matta per armare il cemento.
Assemblare le quattro zanche di ancoraggio alla piastra di fissaggio.
Posizionare la piastra sopra la griglia.
Riempire la cassa matta di cemento, la base deve essere perfettamente in bolla e con il filetto delle viti completamente in superficie.
Attendere che si solidifichi per almeno 24h.
Togliere la cassa matta.
Riempire di terra lo scavo attorno al blocco di cemento.
Togliere i dadi e le rondelle dalle viti.
Inserire i cavi elettrici nei tubi fino a farli uscire di 600 mm circa.

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
