Стр. 6 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

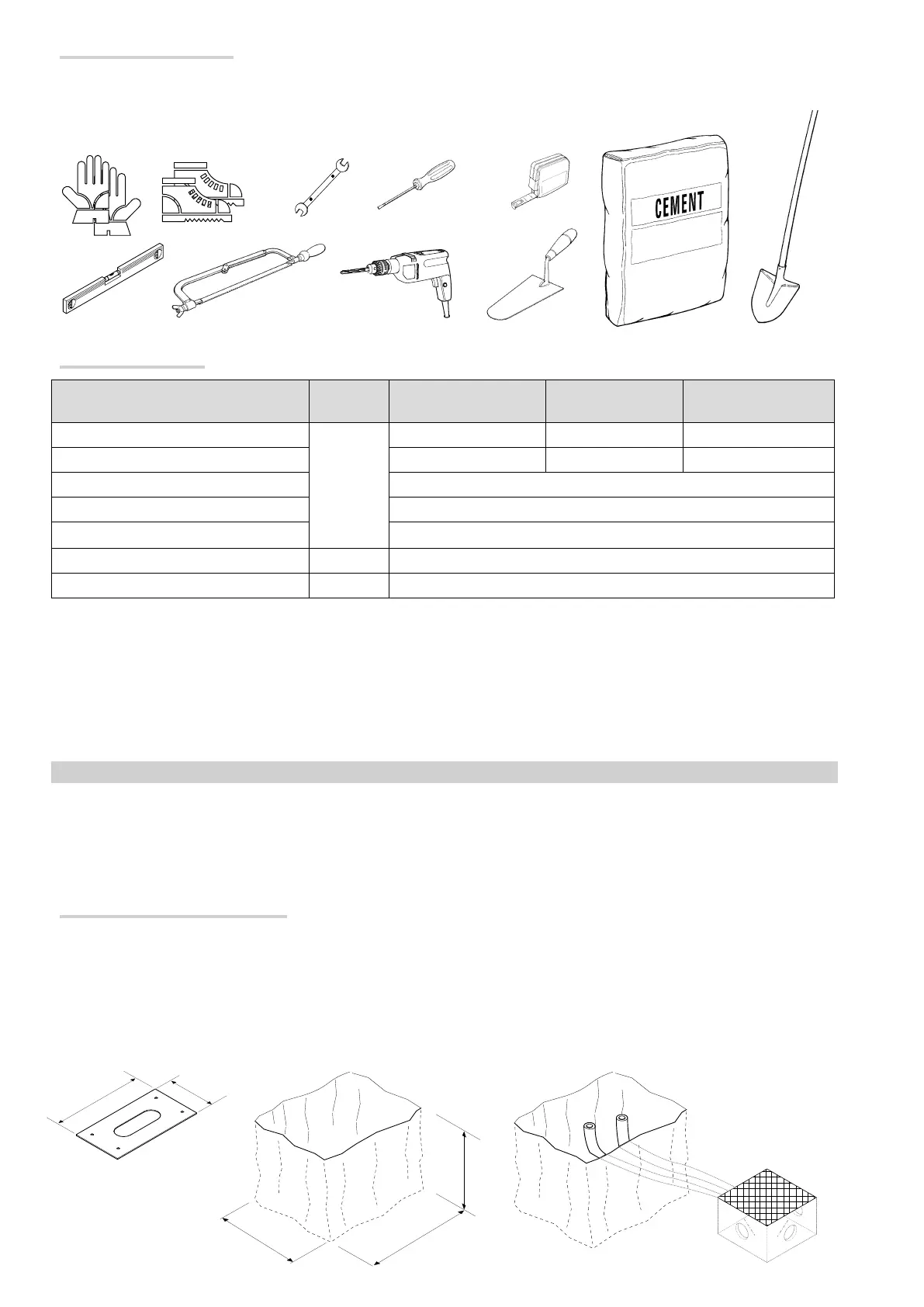

Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести
установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор
инструментов, необходимых для проведения монтажных работ.
Подключение
Тип кабе-
ля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание ~230 В
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 2,5 мм
2
3G x 4 мм
2
Сигнальная лампа 2 x 0,5 мм
2
--
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
Антенна RG58 макс. 10 м
Металлодетектор (смотрите прилагаемую документацию)
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления
тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении
устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на
соответствующее изделие.
Тип и сечение кабелей
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления шлагбаума и дополнительных
принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться
установщиком на месте.
⚠
Внимание! Для перемещения оборудования используйте необходимые грузоподъемные приспособления.
Во время крепления шлагбаума его положение может быть нестабильным. Будьте осторожны до полной фиксации стойки.
Подготовка монтажного основания
⚠
Если существующее дорожное покрытие не позволяет прочно и надежно зафиксировать тумбу, необходимо зацементировать
площадку.
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Количество гофрированных труб зависит от варианта системы и предусмотренных дополнительных устройств.
