Функция "ТОЛЬКО ЗАКРЫТЬ" с помощью
устройства управления (Н.О. контакты).
Внимание: в режиме ПРИСУТСТВИЕ ОПЕРАТОРА
необходимо обязательно подключить устройство
управления к контактам 2-4.
Установите перемычку так, как показано на
рисунке.
Устройства управления
Кнопка "СТОП" (Н.З. контакты). Данная кнопка позволяет остановить движение стрелы
с последующим исключением цикла автоматического закрывания. Чтобы створка
возобновила движение, необходимо нажать соответствующую кнопку управления или
брелока-передатчика.
Если функция не используется, установите dip-переключатель 9 в положение ON.
Внимание: в режиме ПРИСУТСТВИЕ ОПЕРАТОРА необходимо обязательно подключить
устройство управления к контактам 2-3.
Функция "ТОЛЬКО ОТКРЫТЬ" или "ОТКРЫТЬ-
ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ" (пошаговый
режим) с помощью устройства управления (Н.О.
контакты), см DIP 2.
Установите перемычку так, как показано на рисунке.

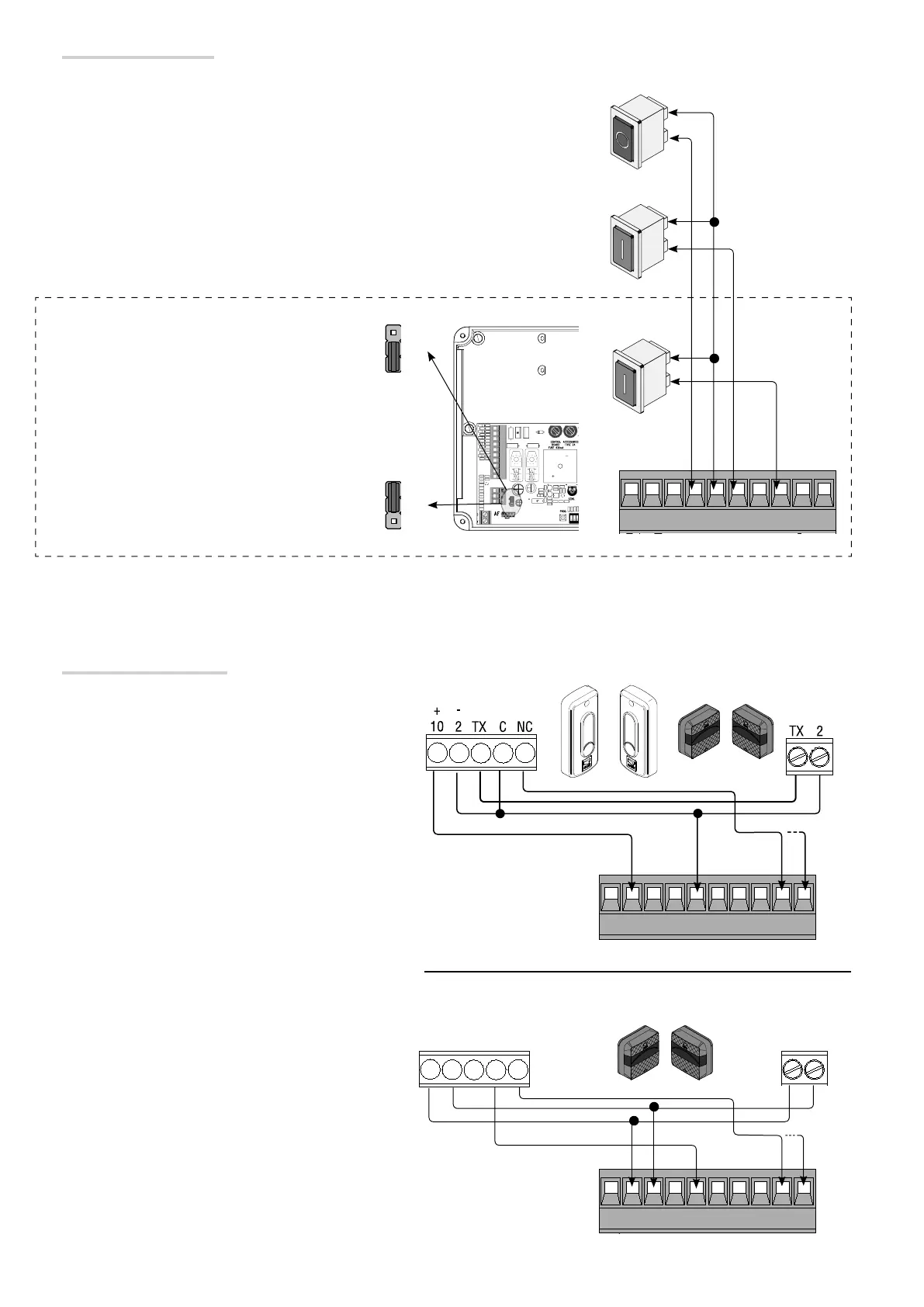

Устройства безопасности
Фотоэлементы
DIR
Фотоэлементы
DELTA-S
Фотоэлементы
DELTA
Выполните конфигурацию контактов C1 и/или C5
(Н.З.), вход для подключения
устройств безопасности, например, фотоэлементов.
C1: "Открывание в режиме закрывания".
Размыкание контакта во время закрывания
шлагбаума приводит к изменению направления
движения на противоположное, вплоть до полного
открывания.
Если функция не используется, замкните
накоротко контакт 2-С1.
С5: "Немедленное закрывание". Автоматическое
закрывание стрелы после проезда транспортного
средства через зону действия устройств
безопасности.
Если функция не используется, установите
DIP-переключатель 8 в положение ON.
