Стр. 16 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

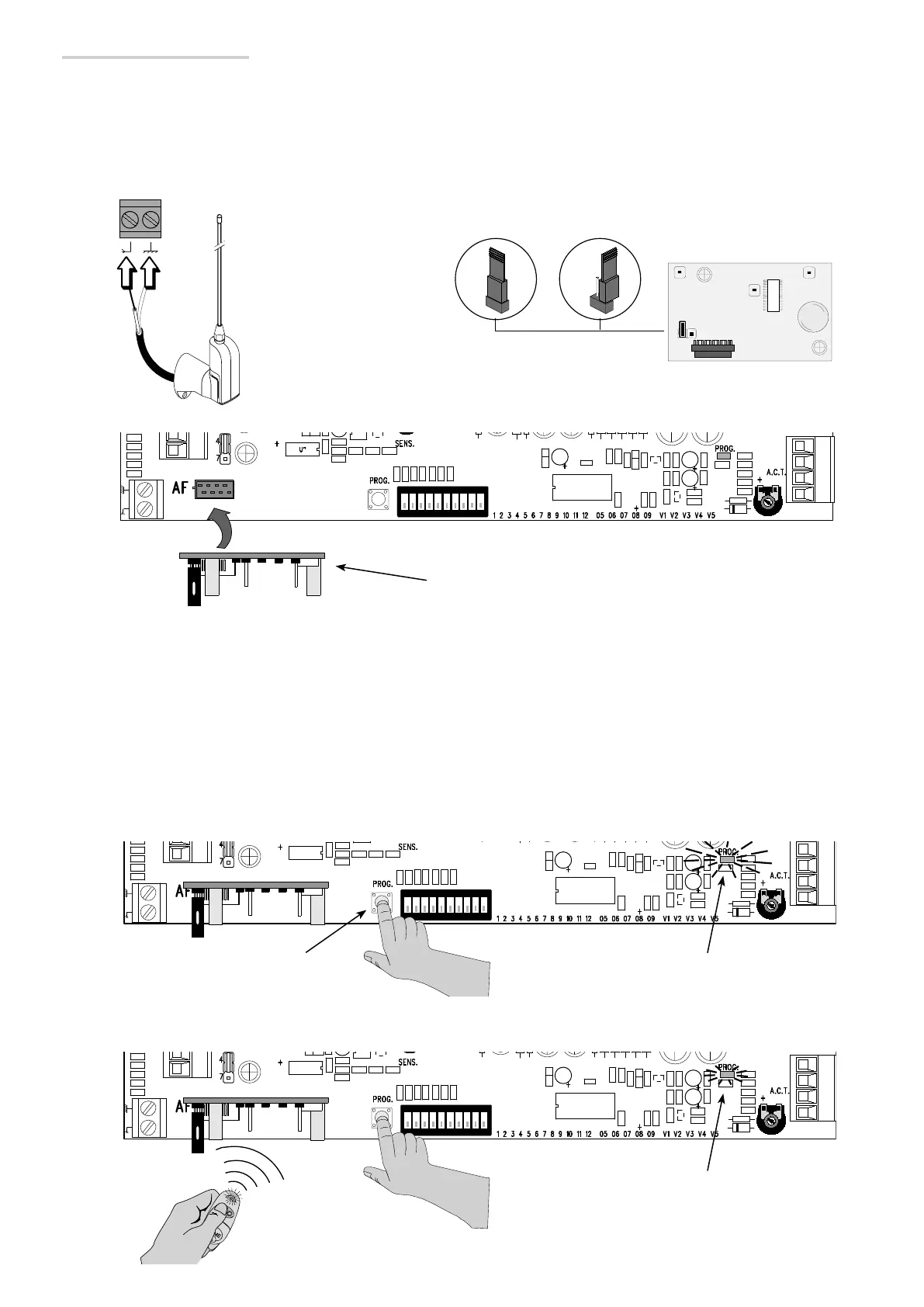

Активация радиоуправления
Подключите антенну кабелем RG58 к соответствующим контактам..
 При использовании передатчиков серий TOP, TAM и TWIN с частотой 433,92 МГц установите перемычку платы AF, как
показано на рисунке .
Вставьте плату AF в разъем блока управления .
⚠
ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы, прежде чем вставить в разъем плату (AF).
Нажмите и удерживайте в нажатом положении кнопку PROG на блоке управления. Светодиодный индикатор мигает .
Нажмите на кнопку программируемого передатчика. Если светодиодный индикатор горит ровным светом, программирование
выполнено успешно .
Кнопка PROG
Светодиодный индикатор
программирования
Плата радиоприемника AF
Светодиодный индикатор
программирования

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
