CAME VER10 - Page 92

M6 x 20
M6
H
H
Стр.
8
8 - Руководство
FA00045-RU
FA00045-RU - вер.
2
2 - 09/2016 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

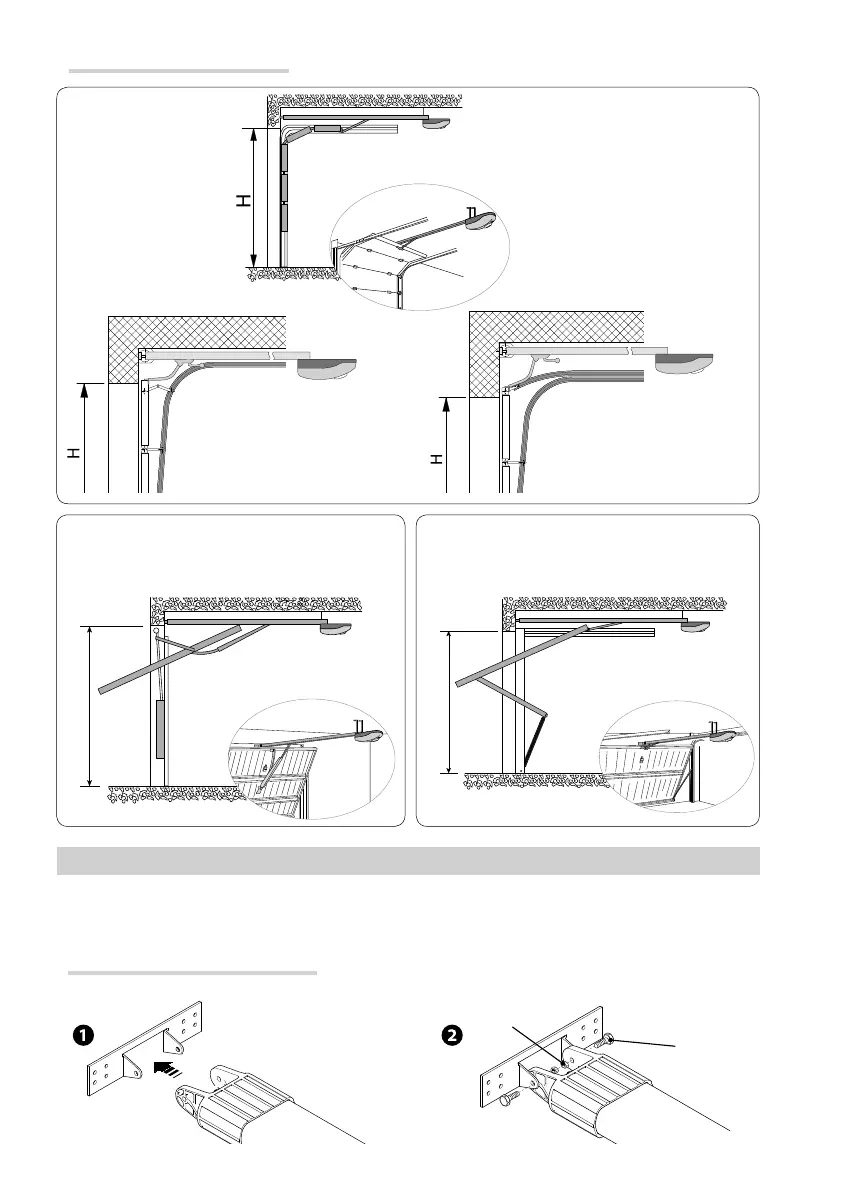

Варианты типовой установки
Секционные ворота
с одинарными
направляющими
Секционные ворота с
двойными направляющими
СЕКЦИОННЫЕ ВОРОТА
ПОДЪЕМНО-ПОВОРОТНЫЕ ВОРОТА С
ПРОТИВОВЕСАМИ,
ВЫНОСОМ И ЧАСТИЧНЫМ ЗАХОДОМ ВНУТРЬ
ПОДЪЕМНО-ПОВОРОТНЫЕ ВОРОТА С
ПРУЖИНАМИ,
ВЫНОСОМ И ПОЛНЫМ ЗАХОДОМ ВНУТРЬ
МОНТАЖ
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для
крепления автоматики и дополнительных принадлежностей может меняться от случая к случаю.
Выбор наиболее подходящего решения должен осуществляться установщиком на месте.
Сборка направляющего профиля
