xx
20÷30
V122
300÷600
20
Стр.
9 - Руководство
FA00045-RU - вер.
2 - 09/2016 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

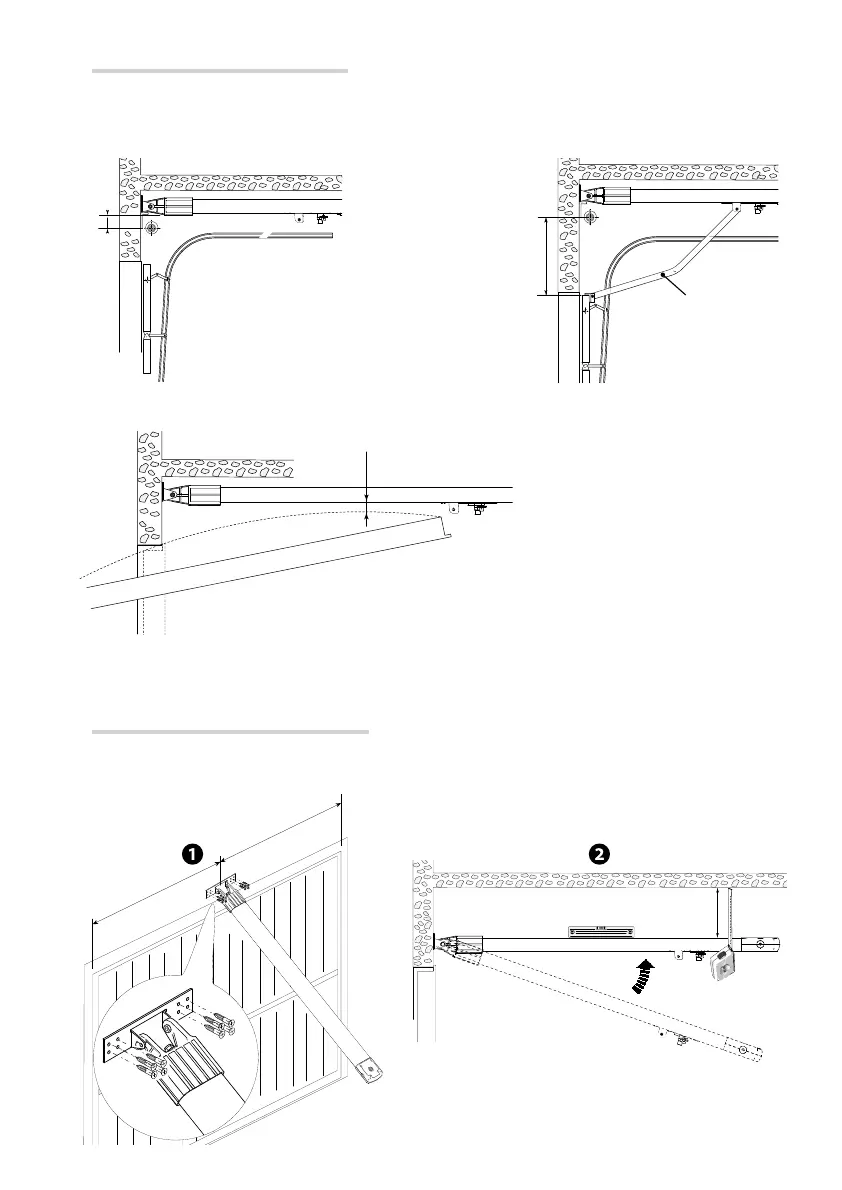

Монтаж направляющего профиля
Для секционных ворот — непосредственно над валом с пружинами. (*) Если расстояние между валом с
пружинами и верхним краем ворот составляет 300-600 мм, необходимо использовать рычаг V122.
При автоматизации подъемно-поворотных ворот с выносом направляющая должна располагаться в 20мм
от самой верхней точки подъема полотна.
Крепление направляющего профиля
Направляющая устанавливается и фиксируется в центре проема ворот с помощью подходящих крепежных
деталей .
Поднимите направляющий профиль, установите его в горизонтальное положение под потолком и
зафиксируйте .
☞
Для подъемно-поворотных ворот с выносом и частичным заходом внутрь используйте рычаг-адаптер V201.
