Carel Macroplus - Vista Frontale del MACROPLUS; Vista Posteriore MACROPLUS Senza Coperchio - Schede DI Controllo; Inserimento Della EPROM

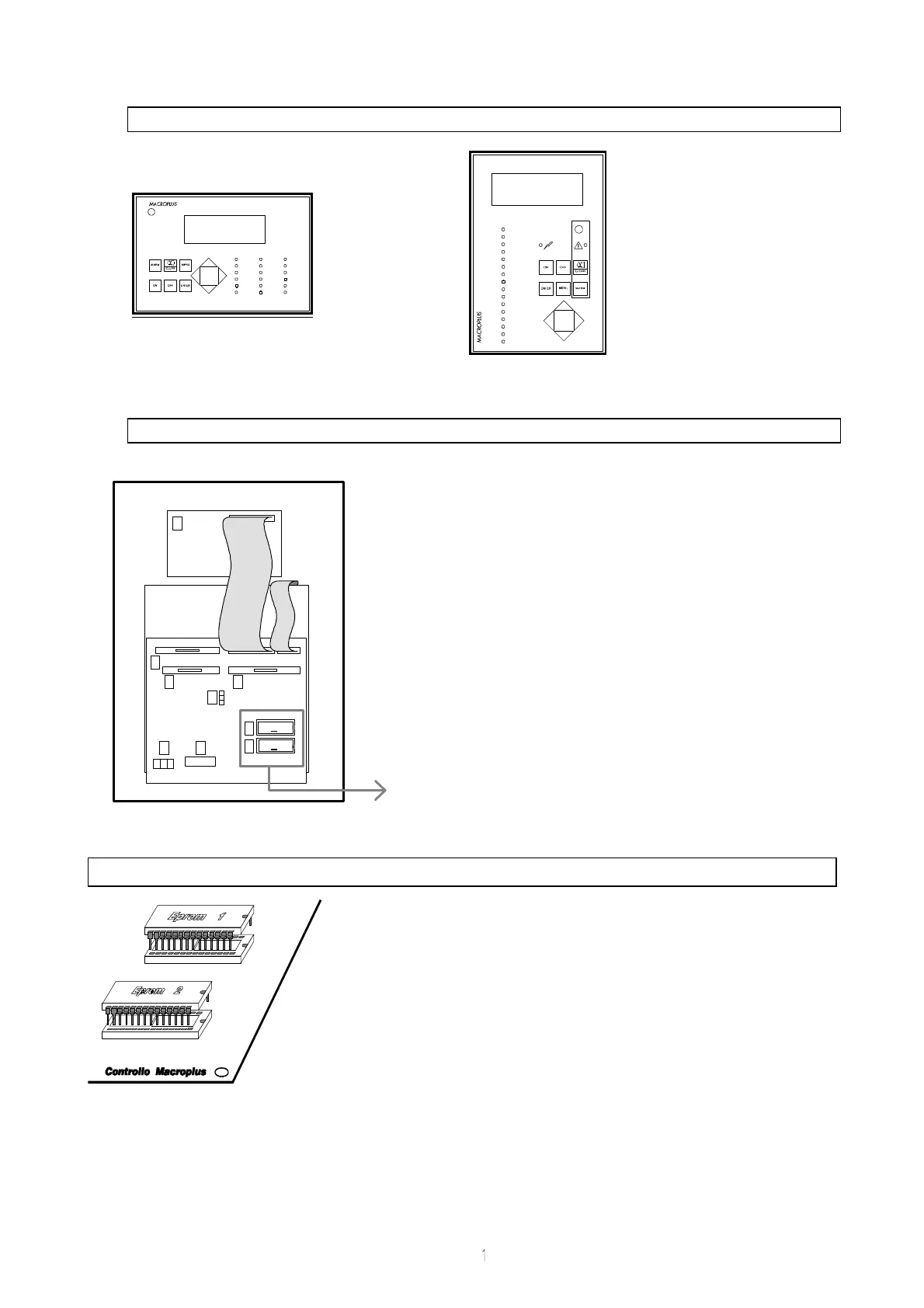

-VISTA FRONTALE DEL MACROPLUS-
Versione
orizzontale
(LCD 4x20, 5mm
cod. MACRONEW01)
(LCD 4X20, 8mm cod. MACRONEW00)
-VISTA POSTERIORE MACROPLUS SENZA COPERCHIO - SCHEDE DI CONTROLLO-
OUTPUT 1
OUTPUT 2
OUTPUT 3
OUTPUT 4
OUTPUT 5
OUTPUT 6
OUTPUT 7
OUTPUT 8
OUTPUT 9
OUTPUT 10
OUTPUT 11
OUTPUT 12
OUTPUT 13
OUTPUT 14
OUTPUT 15
OUTPUT 16
Versione verticale
POWER ON
OUTPUT 1
OUTPUT 2
OUTPUT 3
OUTPUT 4
OUTPUT 5
OUTPUT 6
OUTPUT 7
OUTPUT 8
OUTPUT 9
OUTPUT 10
OUTPUT 12
OUTPUT 13
OUTPUT 14
OUTPUT 15
OUTPUT 16
ALARM
OUTPUT 11
(LCD 4X20, 5mm cod. MACRONEWV1)
(LCD 4X20, 8mm cod. MACRONEWV0)
3
4
7
5
6
8
2
1
9
1
2
Descrizione componenti
1.Scheda orologio (cod. MNEWCLOCK0)
2.Uscita per interfaccia seriale (cod. MNEWRS4220) o per interfaccia
MODEM (cod. MNEWRS232C)
3.Pin strip per la selezione della schedina RS232 (cod.
MNEWRS2320)
4.Interfaccia (opzionale) per stampante RS232 (cod. MNEWRS2320)
o per stampante ALFAPANEL (cod. MNEWALFA00)
5.Eprom n.1 (BIOS)
6.Eprom n.2 (programma)
7.Connettore flat MACROPLUS-INTERFACCIA LARGE/SMALL
8.Morsettiera alimentazione
9.LCD
"VEDERE LA FIGURA SOTTOSTANTE"
-INSERIMENTO DELLE EPROM-
ATTENZIONE
Per un corretto funzionamento del sistema, le due EPROM devono
essere inserite negli appositi zoccoli facendo attenzione che la "tacca"
sulla superficie sia nella direzione della "tacca" sullo zoccolo. Per
maggiore sicurezza verificare che il lato smaltato della EPROM
coincida con il lato smaltato dello zoccolo.
