-SELEZIONE 1a/2a SCHEDA-
SPIEGAZIONE
Il PIN STRIP (indicato con j7 sul circuito stampato) e' un
selezionatore a tre terminali situato sulle schede di interfaccia
(LARGE, SMALL ESPANDIBILE e SMALL NON
ESPANDIBILE).

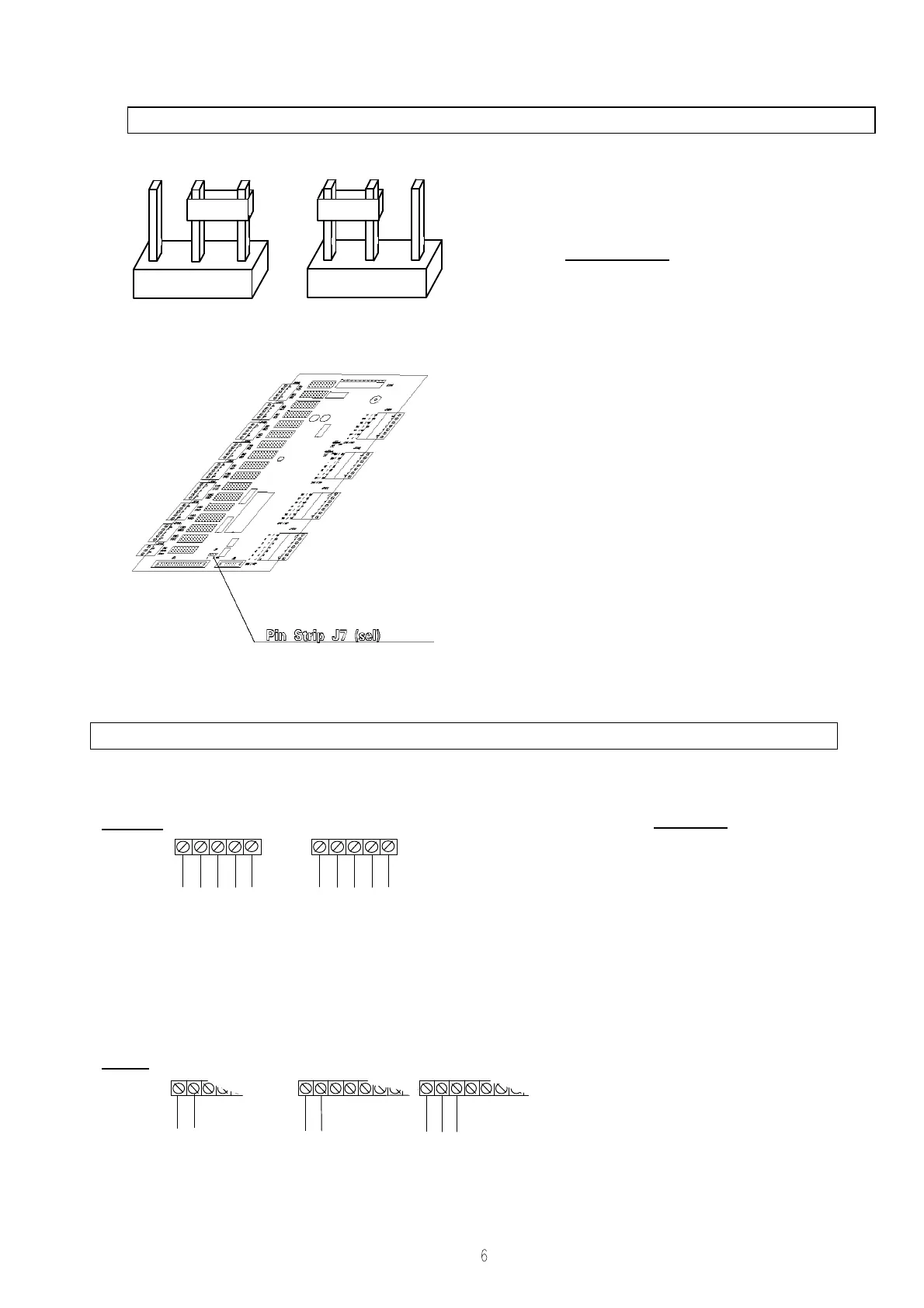

Nella figura a lato sono riportate le due diverse possibilita' di
selezione del PIN STRIP .
In tutti i sistemi che utilizzano piu' schede tra quelle elencate
sopra, nasce l'esigenza di distinguerle.
PIN STRIP in posizione 0: selezione prima scheda
PIN STRIP in posizione 1: selezione seconda scheda
E' importante ricordare che nel caso in cui venga utilizzata una
sola scheda il PIN STRIP dev'essere posto a 0 (posizione di
default).
DEFAULT: POSIZIONE "0"
Y3 G0 1C 1O Ac Ano Anc
-CONNESSIONE SONDE TEMPERATURA/INGRESSI DIGITALI (CONTATTI PULITI)-
LEGENDA
INGRESSO ANALOGICO (SONDE):
– + : Alimentazione -12 /+12V (disponibili
max 80mA per l' alimentazione di tutte
le sonde collegate).
M: Riferimento della sonda
Bn: Segnale della sonda
(-1 / + 1 V) o (4-20mA)
INGRESSO DIGITALE:
C: Comune
1,2..: Contatti puliti
USCITA ANALOGICA:
Y3: Segnale analogico. (0-10V,10mA max)
G0: Riferimento
USCITA DIGITALE:
nC;nO: Contatto rele'
RELE' ALLARME
Ac;Ano;Anc: Contatti (COMUNE-NO-NC) del
Rele' allarme
- M B4 B3 + C 4 3 2 1
Uscite Analogiche Digitali Allarme
Ingressi Analogici Digitali
1 0 1 0
POSIZIONE 0 POSIZIONE 1
