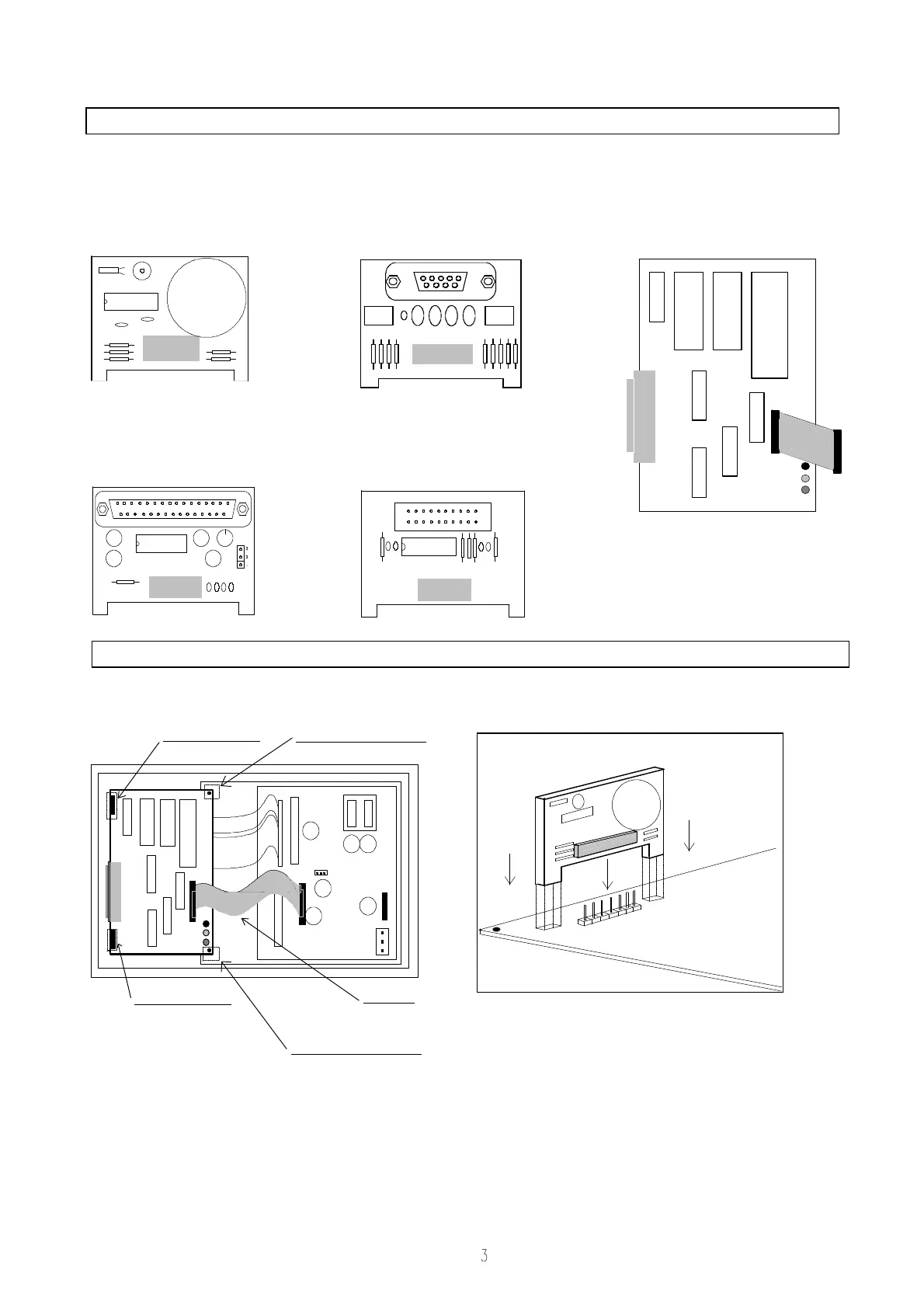

- SCHEDE OPZIONALI-
Schedina OROLOGIO
(cod. MNEWCLOCK0)
Schedina seriale RS422
(cod. MNEWRS4220)
Schedina ALFAPANEL
(cod. MNEWALFA00)
Schedina seriale RS232
(cod. MNEWRS2320)
- Interfaccia MODEM
- INSTALLAZIONE SCHEDE OPZIONALI-
Interfaccia MODEM
(cod . MNEWRS232C)
Per il corretto montaggio delle schedine opzionali e' necessario
seguire alcune fasi essenziali.
Dopo aver tolto il coperchio del MACROPLUS cercare il luogo
esatto in cui deve essere inserita la schedina opzionale in questione.
Per questo puo' essere utile prendere visione dello schema posteriore
del MACROPLUS a pag. 1 di questa guida.
Individuato l'incastro la schedina deve essere infilata nelle apposite
guide (i due fori ) che si trovano ai lati dei contatti.
Durante il montaggio assicurarsi che la schedina sia perfettamente
verticale rispetto al MACROPLUS per evitare di danneggiare i
contatti. Il connettore a pettine deve essere inserito perfettamente nel
connettore presente nella schedina opzionale.
L'interfaccia MODEM va montata sul retro del MACROPLUS
come indicato in figura tramite incastro su guide facenti parte della
scheda.
Il cavetto flat va collegato al MACROPLUS come indicato in
figura.
ATTENZIONE
Per ulteriori dettagli fare riferimento al foglio istruzioni in dotazione
alla scheda.
- Schede opzionali
Guida in plastica
Innesto plastico rapido
Cavo flat
