SERIE
KC_
44
entramados verticales alrededor del marco para
reforzar la estabilidad de la pared. Vea la Figura 22.
11. Calafatee las juntas del marco de madera según lo
necesite. Si el grosor de la pared es de 7 pulg. o más,
añada un guardaaguas de aluminio en la parte
inferior de la abertura del marco para que no entre
agua entre la pared interna y la pared externa.
12. Saque el chasis de la caja de la unidad.
13. Deslice la caja vacía en la abertura de la pared y el
marco de madera. Aproximadamente 2
1
/
2
pulg. de la
caja deben quedar por dentro de la habitación. El
resto de la caja debe quedar a través y por fuera de
la pared. Vea la Figura 23. Mantenga la inclinación
adecuada para que la condensación pueda drenarse.
El carril de apoyo debe descansar firmemente sobre
el brazo inferior del marco de madera.
14. Asegure el carril de apoyo al marco de madera con
dos tornillos largos para madera (de 1 pulg. de
longitud) pasándolos por los agujeros en la parte
inferior del canal. Vea la Figura 24.
15. La caja tiene agujeros para tornillos (4 a cada lado,
4 por arriba) que sirven para asegurar la caja al
marco de madera. Cuando la caja esté finalmente
colocada, taladre los agujeros e n e l m a r c o d e m a d e r a
Tenga mucho cuidado con el chasis. Los bordes
afilados del serpentín pueden causar heridas.
HASTA
7 PULG.
MÁX.

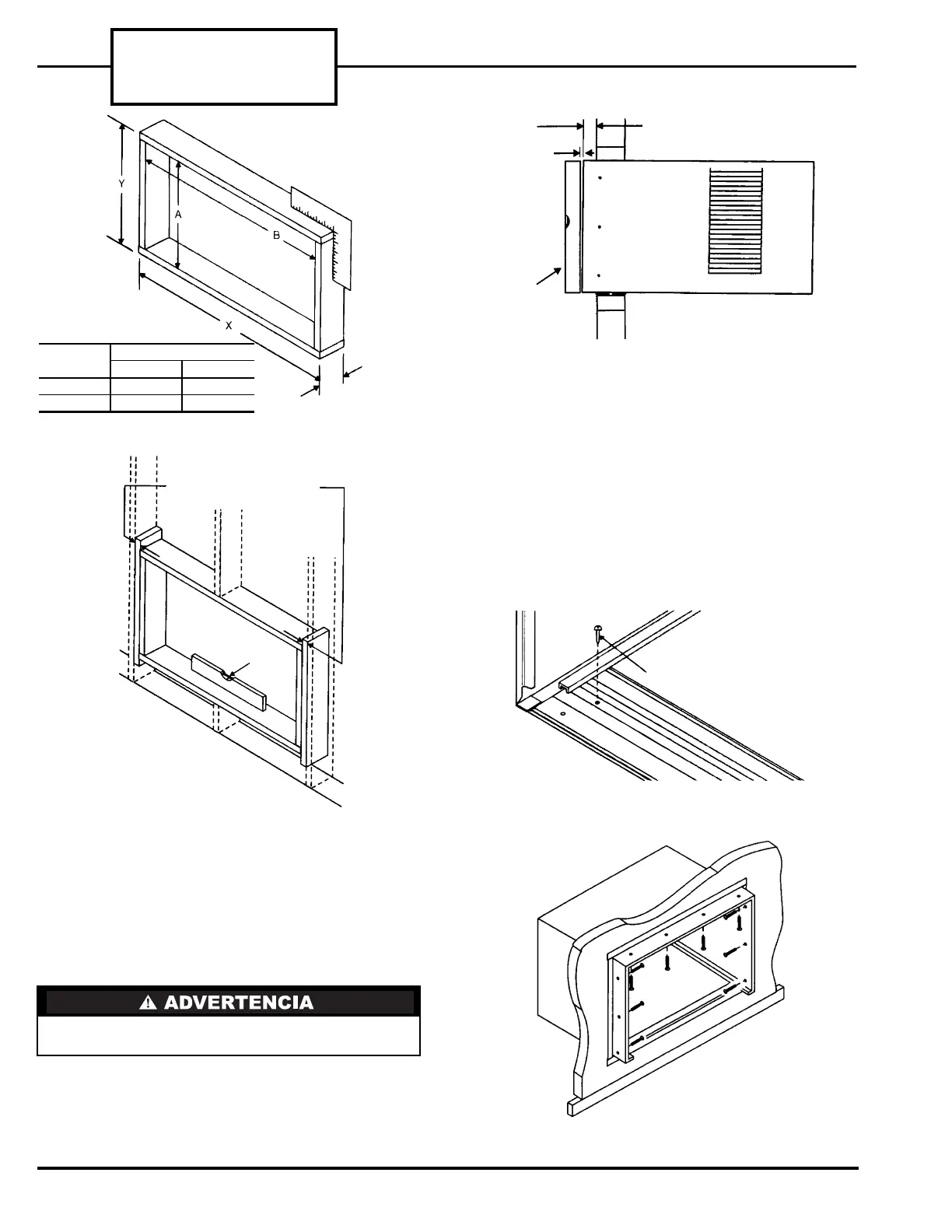

FIGURA 21 — CONSTRUCCIÓN MARCO
UNIDAD
73KC_
DIMENSIONES (pulg.)
AB
101P 14,8 20,5
121P 15,7 22,8
ESPACIADORES CLAVADOS
AL ENTRAMADO
NIVEL
DE BURBUJA
FIGURA 22 — INSTALACIÓN MARCO
TORNILLO DE
1 PULG PARA MADERA
FIGURA 24 — FIJACIÓN CARRIL DE APOYO
DE LA CAJA
FIGURA 25 — FIJACIÓN DE LA CAJA AL MARCO
NIVEL
5/16
PULG.
A 3/8
PULG.
2 1/2 PULG. MÁS GROSOR
DEL CONTRAMARCO
FIGURA 23 — POSICIÓN DE LA CAJA
EN LA PARED
