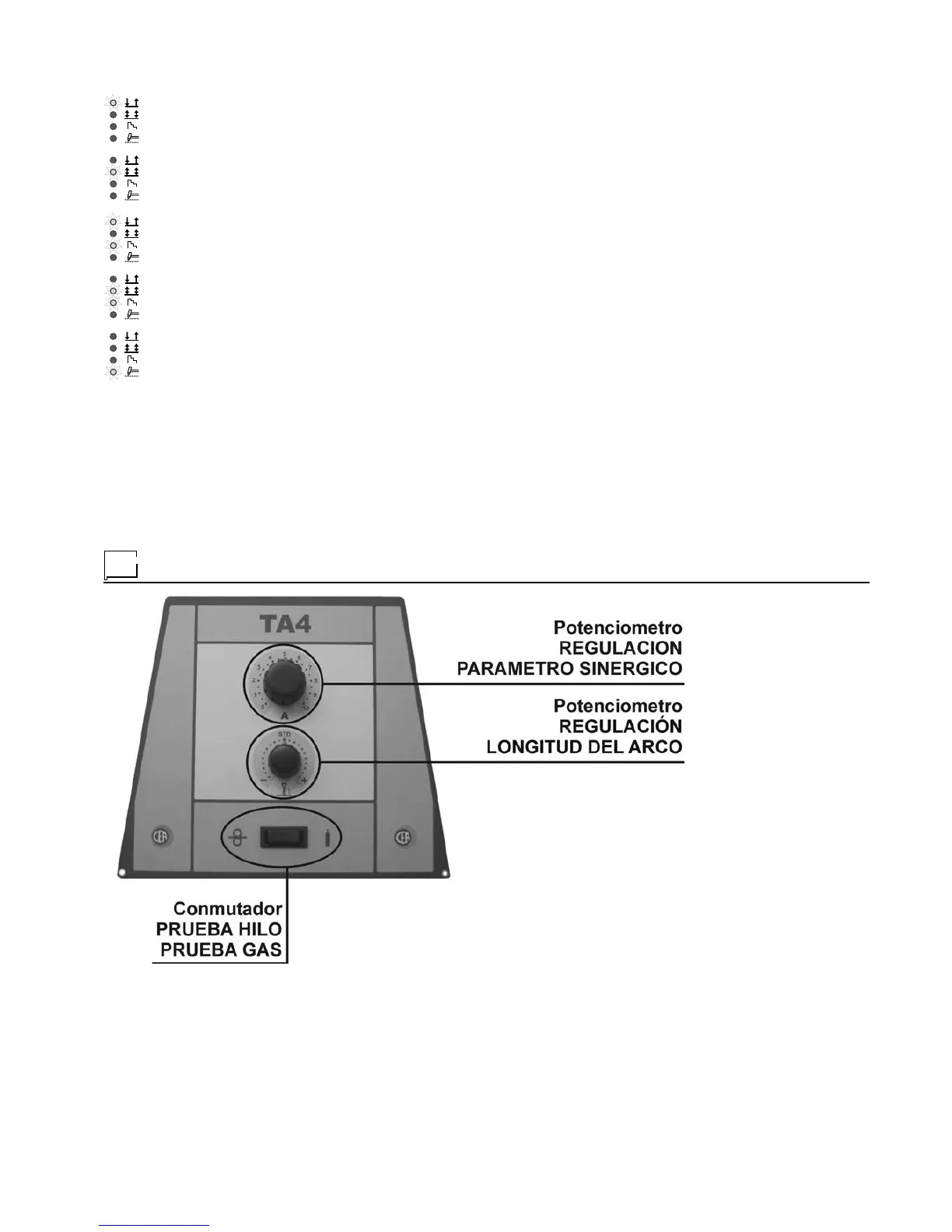

Panel de control TA4
Potenciometro REGULACION PARAMETRO
SINERGICO
Con este potenciómetro se pueden modificar los valores de los
parámetros (si están activos) visualizados en el display VISUALI-
ZACIÓN PARÁMETROS - A cuando el generador DIGITECH 400
PULSED se encuentra programado en REGULACIÓN DE ARRAS-
TRE (Ver párrafo "Regulación desde generador o desde arras-
tre").
Potenciometro REGULACION LUNGITUD DEL
ARCO
Con este potenciómetro se pueden modificar los valores de los
parámetros (si están activos) visualizados en el display VISUALI-
ZACIÓN PARÁMETROS - V cuando el generador DIGITECH 400
PULSED está programado en REGULACIÓN DESDE ARRAS-
TRE (Ver párrafo "Regulación desde generador o desde arras-
tre").
Conmutador PRUEBA HILO - PRUEBA GAS
Incorpora las funciones de los pulsadores PRUEBA GAS y PRUE-
BA HILO existentes en el generador (se encuentran activos
contemporáneamente y el funcionamiento de los pulsadores no
excluye el del conmutador y viceversa). La electroválvula se acti-
va y el gas comienza a salir cuando se aprieta y se suelta el
presente pulsador. El escape de gas termina, de manera auto-
mática, después de 30 segundos o bien, en forma manual, pre-
sionando y soltando el pulsador. El motor se activa por un espa-
cio de tiempo de alrededor de 3 segundos con una velocidad fija
(establecida por el fabricante), equivalente a 1m/min., y el hilo
comienza a avanzar apenas se aprieta dicho pulsador. Una vez
transcurrido este tiempo, en alrededor de 1 segundo el motor
pasa a una velocidad de 8m/min. Cuando se suelta termina el
procedimiento. Para seguir y hacer avanzar el hilo, es necesario
continuar a tener apretado el pulsador.
Las 5 modalidades de soldadura se indican cuando los led se
encuentran activos de la siguiente forma:
Seleccionado modo de soldadura: 2T
Seleccionado modo de soldadura: 4T
Seleccionado modo de soldadura: 2T CRÁTER
Seleccionado modo de soldadura: 4T CRÁTER
Seleccionado modo de soldadura: SOLDADURA POR
PUNTOS
Led ENCODER 1
Indica que el valor del parámetro visualizado por el display VI-
SUALIZACIÓN PARÁMETROS - A se puede modificar girando el
mando ENCODER 1.
Led ENCODER 2
Indica que el valor del parámetro visualizado por el display VI-
SUALIZACIÓN PARÁMETROS - V se puede modificar girando el
mando ENCODER 2.
Led FUNCION HOLD
Indica que los valores de los parámetros visualizados por el dis-
play VISUALIZACIÓN PARÁMETROS - A y V son los valores de
corriente y de tensión respectivamente, al finalizar la última sol-
dadura. El led relampaguea por 15 segundos o bien hasta el mo-
mento en que se aprieta cualquier tecla activa en ese momento.
Display VISUALIZACION PARAMETROS - A
Este display visualiza las siguientes funciones (si activadas):
• La CORRIENTE DE SOLDADURA tanto preprogramada (úni-
camente en tipología SINÉRGICA) como real;
• La VELOCIDAD DEL HILO tanto preprogramada como real;
• El ESPESOR DE LA PIEZA DE SOLDADURA preprogramado
(sólo en tipología SINÉRGICA).
Display VISUALIZACION PARAMETROS - V
Este display visualiza las siguientes funciones (si activadas):
• La TENSIÓN DE SOLDADURA tanto preprogramada (sólo en
tipología SINÉRGICA) como real;
• La REGULACIÓN FIN DE LA TENSIÓN DE SOLDADURA (sólo
en tipología SINÉRGICA);
• LA INDUCTANCIA ELECTRÓNICA.
Display VISUALIZACION PROGRAMMA
Este display visualiza:
• El número del programa cuando aparece la letra P + un número
variable de 000 a 299;
• El número de la programación (punto) de trabajo cuando apare-
ce el escrito Au + un número variable de 01 a 99.
Cuando los números que siguen los escritos se encuentran fijos,
la programación está activa, cuando las programaciones
relampaguean no están activas sino únicamente memorizables.
