67
Данный кабель служит для соединения сварочного аппарата
с подающим механизмом.
ВНИМАНИЕ: При подключении механизма подачи проволоки
источник должен быть отключен от сети (смотри раздел
„Сигналы рассогласования“).

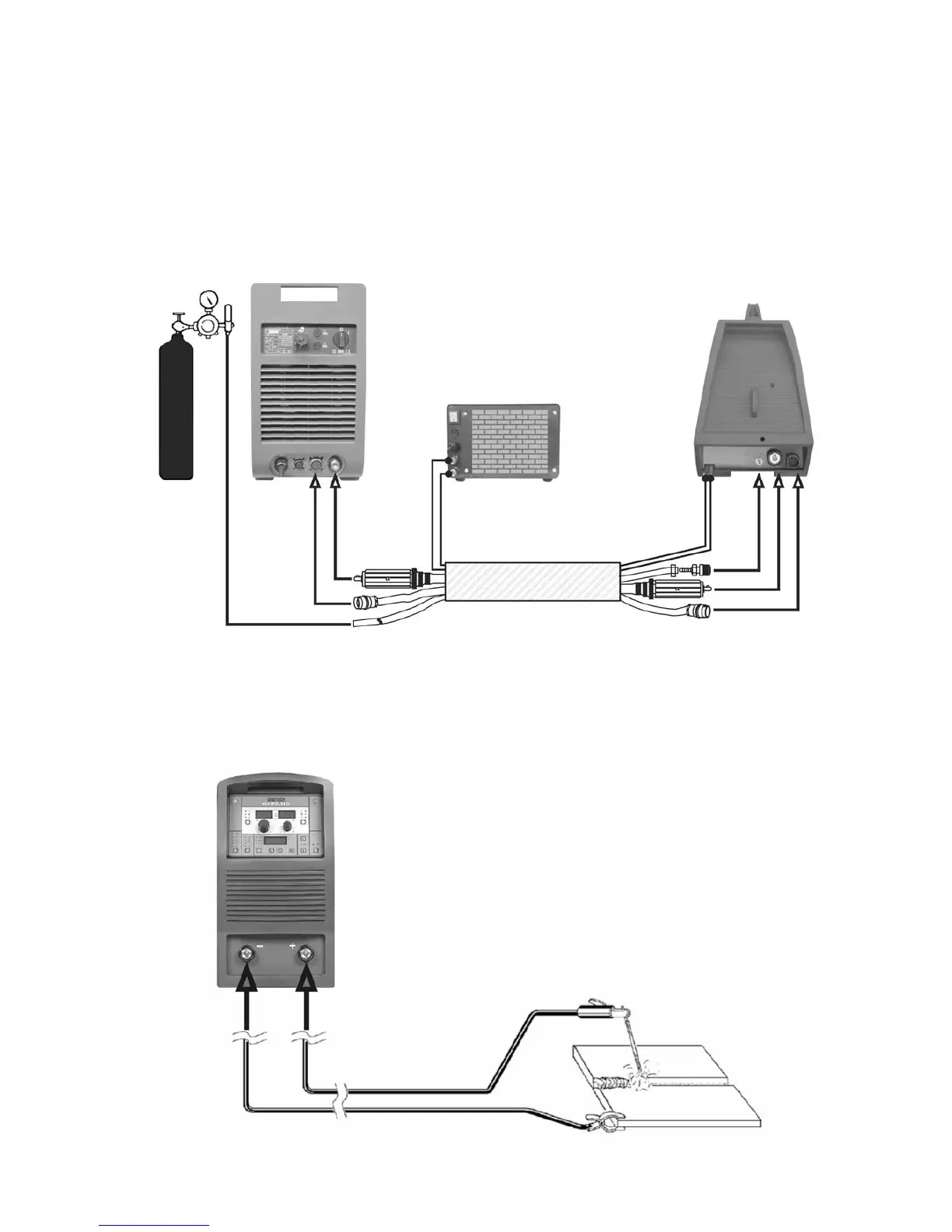

Соединительный кабель (кабель питания, кабель управления
и газовый шланг) подсоединить к соответствующим гнездам и
разъемам как показано на рис. A.
Если должны быть также подсоединены трубки подвода воды
(голубого цвета) и отвода воды (красного цвета), служащие для
охлаждения сварочной горелки, следует:
• со стороны соединительного кабеля, ведущего к
генератору: подсоединить трубки к соответствующим
разъемам (голубой и красный) на задней стенке блока
охлаждения HR26;
• со стороны соединительного кабеля, ведущего к механизму
подачи проволоки: подвести трубки внутрь корпуса
подающего механизма через открывающуюся крышку и
подсоединить к соответствующим разъемам (голубой и
красный), расположенным на внутренней стороне
фронтальной панели (смотри рис. A).
ПОДКЛЮЧЕНИЕ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ МЕЖДУ ИСТОЧНИКОМ И МЕХАНИЗМОМ ПОДАЧИ
ПРОВОЛОКИ
РИС. A
РИС. B
Ручная сварка покрытыми электродами (MMA)
Присоедините сварочные кабели к зажимам
(положительному и отрицательному) предварительно
обесточенной сварочной машины и к заземлению, соблюдая
ПОДКЛЮЧЕНИЕ СВАРОЧНЫХ КАБЕЛЕЙ
полярность в зависимости от типа используемого электрода
(рис. В). Согласно предписаниям изготовителя электродов,
сварочные кабели должны находиться как можно ближе друг
к другу и располагаться на уровне пола или близко к нему.ить
рядом друг с другом, на уровне пола или рядом с ним.
2000F800
2000H801
