68
РИС. C
Требования к свариваемой заготовке
Заготовка, предназначенная для сварки, должна быть всегда
заземлена, чтобы уменьшить электромагнитное излучение.
Особое внимание должно быть уделено тому, каким образом
произведено заземление свариваемой заготовки, чтобы
избежать несчастного случая и повреждения электрического
оборудования.
При заземлении свариваемой заготовки, Вам необходимо
соединить напрямую данную заготовку с центральным
заземлением. Если такое соединение не может быть
осуществлено, используйте для заземления подходящие
конденсаторы, согласно местным инструкциям.
2000H799
ТИГ сварка

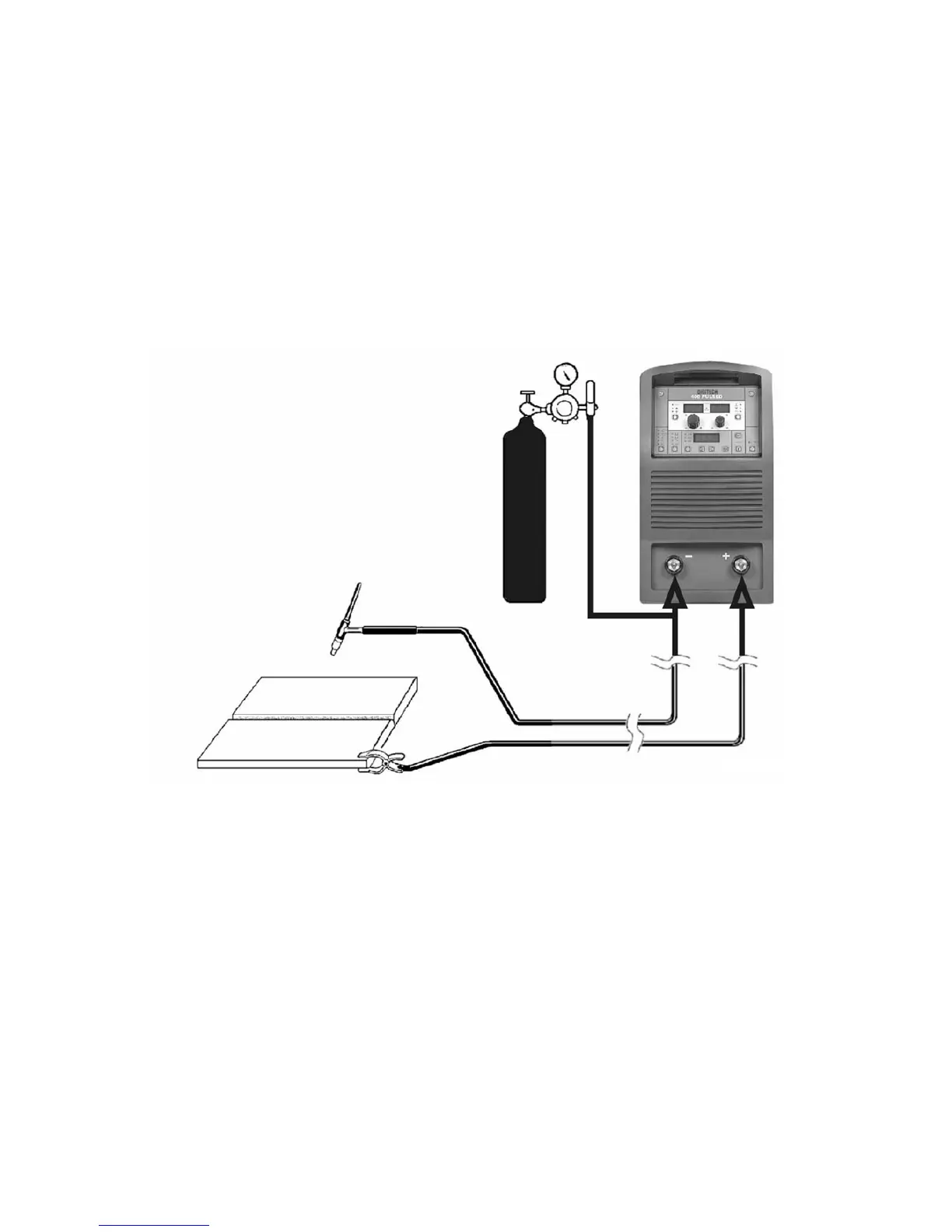

Перед началом ТИГ-сварки (источник сварочного тока
должен быть отключен от сети), как показано на рис. С,
необходимо подсоединить:
• газовый шланг, идущий от горелки, к газовому баллону,
оборудованному вентилем для ТИГ-сварки, и открыть
вентиль. Газовые баллоны должны быть оснащены
редуктором для регулирования давления данного вида
газа.
• кабель массы с выходом, отмеченным знаком „+“ (плюс)
(поз. 3, рис. D). После этого соедините зажим кабеля массы
со свариваемой заготовкой или с основанием, место
контакта должно быть зачищено от ржавчины, краски,
смазки и т.п.
• кабель тока сварочной горелки с выходом, отмеченным
знаком „-“ (минус).
