Перед подключением сварочной машины к
электрической сети убедитесь, чтобы данные на
пластине машины соответствовала напряжению питания
и его частоте, и что сетевой выключатель находится в
положении “0”. Подключение сварочной машины
производится только к промышленной сети питания и
ни в коем случае к бытовому электричеству.
РИС. D
МИГ МАГ / ИМПУЛЬСНАЯ МИГ МАГ / МИГ-
Сварка со СДВОЕННЫМ ИМПУЛЬСОМ

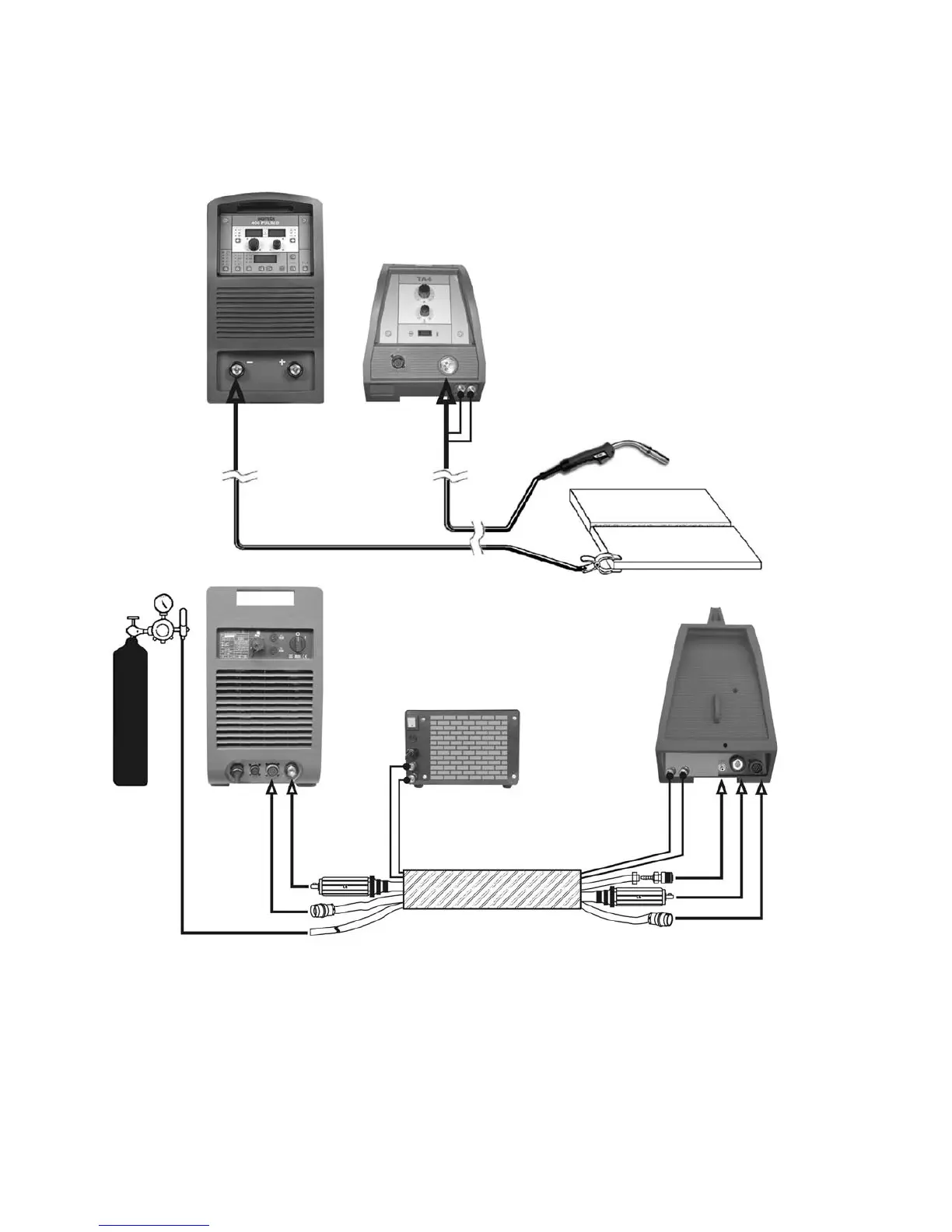

Перед началом МИГ-МАГ сварки осуществите подключения
как показано на рис. D (сварочная машина должна быть
отключена от сети), а именно:
• Подключите соединительный кабель к источнику и
подающему механизму как показано на рис. A
Для подключения к сети питания используйте собственный
штепсель сварочной машины. Если необходима замена
штепселя, Вы должны поступить следующим образом:
• 3 провода необходимы для подключения машины к
питанию,
• четвертый, ЖЕЛТО-ЗЕЛЕНОГО цвета, используется для
ЗАЗЕМЛЕНИЯ.
ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ
2000F800
и D. Газовые баллоны должны быть оснащены редуктором
для регулирования давления данного вида газа.
• Подключите кабель массы в разъем, отмеченный знаком
„-“ (минус). После этого соедините зажим кабеля массы
со свариваемой заготовкой или с основанием, место
контакта должно быть зачищено от ржавчины, краски,
смазки и т.п. Использование очень длинных кабелей
приводит к потере напряжения и проблемам, связанным с
увеличением сопротивления и индуктивности проводов.
Для избежания этого соблюдайте следующие правила:
• Используйте кабели массы и удлинители только нужного
сечения;
• Кабели должны быть по возможности вытянуты в длину,
не допускайте образования петель.
• Силовой кабель горелки подключить к центральному
разъему, трубки подвода (голубая) и отвода (красная) воды
подсоединить к соответствующим разъемам (голубой и
красный) на фронтальной панели подающего механизма.
