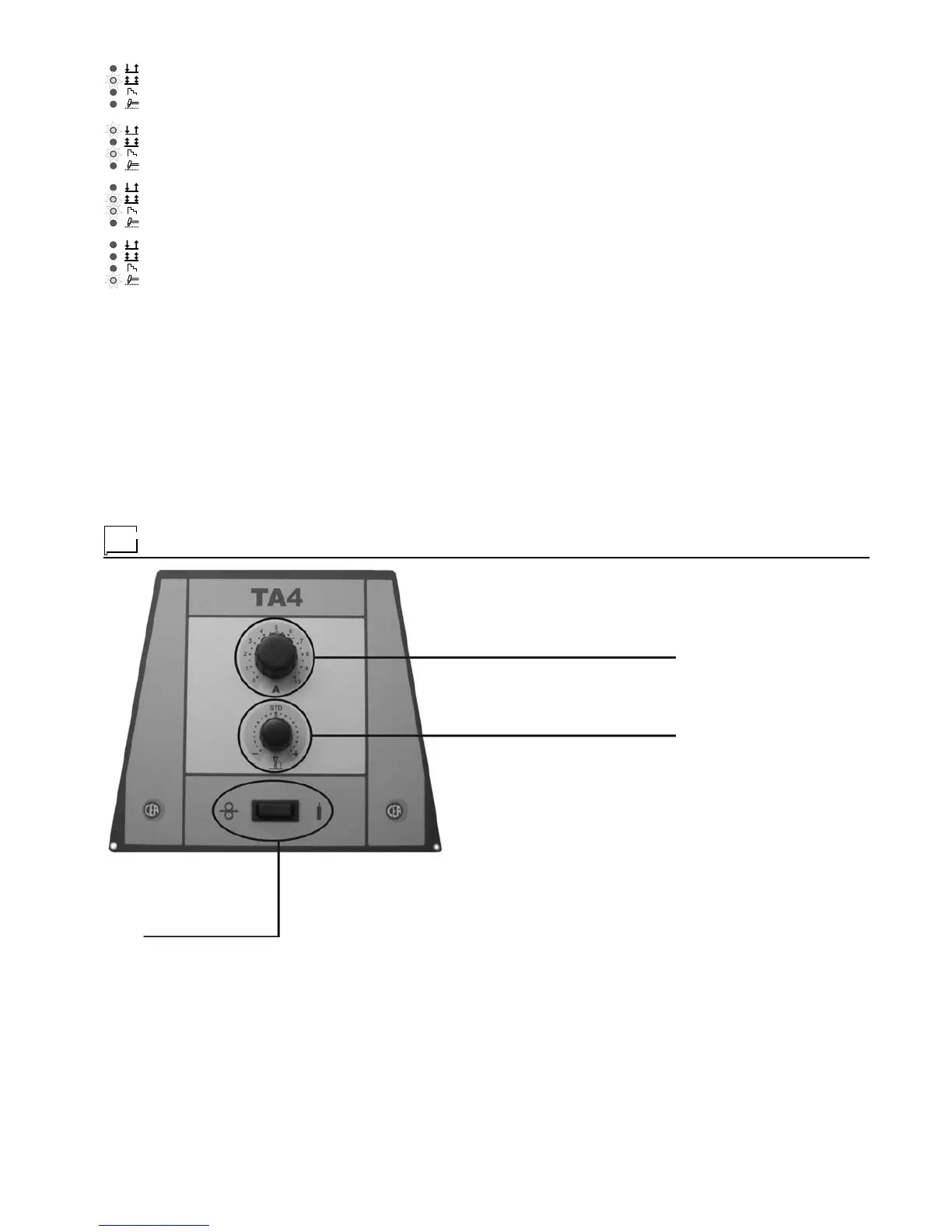

Панель управления TA4
последней сварки. Светодиод мигает в течение 15 секунд
или до момента нажатия любой клавиши, активной в этот
момент.
Дисплей ОТОБРАЖЕНИЕ ПАРАМЕТРОВ - A
Этот дисплей отображает следующие функции (если они
активны):
• СВАРОЧНЫЙ ТОК, заданный (только в режиме
СИНЕРГЕТИЧЕСКИЙ) и фактический;
• СКОРОСТЬ ПРОВОЛОКИ, заданная и фактическая;
• ТОЛЩИНА СВАРИВАЕМОЙ ДЕТАЛИ заданная (только в
режиме СИНЕРГЕТИЧЕСКИЙ).
Дисплей ОТОБРАЖЕНИЕ ПАРАМЕТРОВ - В
Этот дисплей отображает следующие функции (если они
активны):
• НАПРЯЖЕНИЕ СВАРКИ, заданное (только в режиме
СИНЕРГЕТИЧЕСКИЙ) и фактическое;
• ТОНКОЕ РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ СВАРКИ
(только в режиме СИНЕРГЕТИЧЕСКИЙ);
• ЭЛЕКТРОННОЕ ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ.
Дисплей ОТОБРАЖЕНИЕ ПРОГРАММ
Этот дисплей отображает:
• При появлении надписи P + число от 000 до 299 - номер
программы;
• При появлении надписи Au + число от 01 до 99 - номер
задания (точки) работы.
Когда числа после надписей горят, не мигая, задание активно,
когда мигают - настройки неактивны и могут только
записываться в память.
Выбранный режим сварки: 4T
Выбранный режим сварки: 2T С ЗАВАРКОЙ КРАТЕРА
Выбранный режим сварки: 4T С ЗАВАРКОЙ КРАТЕРА
Выбранный режим сварки: ТОЧЕЧНАЯ СВАРКА
Светодиод КОДЕР 1
Указывает, что значение параметра, отображенного на
дисплее ОТОБРАЖЕНИЕ ПАРАМЕТРОВ - A, может меняться
при повороте ручки КОДЕР 1.
Светодиод КОДЕР 2
Указывает, что значение параметра, отображенного на
дисплее ОТОБРАЖЕНИЕ ПАРАМЕТРОВ - В, может меняться
при повороте ручки КОДЕР 2.
Светодиод УДЕРЖАНИЕ
Указывает, что значения параметров, отображенных на
дисплеях ОТОБРАЖЕНИЕ ПАРАМЕТРОВ - A и В, – это,
соответственно, значения тока и напряжения по завершении
Переключатель
ПРОБА ГАЗА -
ПРОБА
ПРОВОЛОКИ
Потенциометр РЕГУЛИРОВАНИЕ
СИНЕРГЕТИЧЕСКОГО
ПАРАМЕТРА
Потенциометр
РЕГУЛИРОВАНИЕ ДЛИНЫ
ДУГИ
Потенциометр РЕГУЛИРОВАНИЕ
СИНЕРГЕТИЧЕСКОГО ПАРАМЕТРА
При помощи этого потенциометра можно менять значения
параметров (если они активны), отображенных на дисплее
ОТОБРАЖЕНИЕ ПАРАМЕТРОВ – A, когда генератор
DIGITECH 400 PULSED задан на РЕГУЛИРОВАНИЕ С
МЕХАНИЗМА ПОДАЧИ ПРОВОЛОКИ (См. параграф
“Регулирование с генератора или с механизма подачи
проволоки”).
Потенциометр РЕГУЛИРОВАНИЕ ДЛИНЫ ДУГИ
При помощи этого потенциометра можно менять значения
параметров (если они активны), отображенных на дисплее
ОТОБРАЖЕНИЕ ПАРАМЕТРОВ – В, когда генератор
DIGITECH 400 PULSED задан на РЕГУЛИРОВАНИЕ С
МЕХАНИЗМА ПОДАЧИ ПРОВОЛОКИ (См. параграф
“Регулирование с генератора или с механизма подачи
проволоки”).
Переключатель ПРОБА ГАЗА - ПРОБА
ПРОВОЛОКИ
Включает функции кнопок ПРОБА ГАЗА и ПРОБА
ПРОВОЛОКИ, имеющихся на генераторе (они активы
одновременно и функционирование кнопок не исключает
функционирование переключателя и наоборот). При
нажатии и отпускании этой кнопки подключается
электроклапан и начинает выходить газ. Выход газа
завершается автоматически через 30 секунд или, в ручном
режиме, - при нажатии и отпускании этой кнопки. Привод
подключается на ок. 3 секунды с постоянной скоростью
(определяется фирмой-изготовителем), равной 1 м/мин., и
проволока начинает подаваться сразу же после нажатия
этой кнопки. По истечении этого времени за ок. 1 секунду
привод переключается на скорость в 8 м/мин. При
отпускании процесс завершается. Для продолжения подачи
проволоки необходимо продолжать удерживать кнопку
нажатой.
