Normas de uso

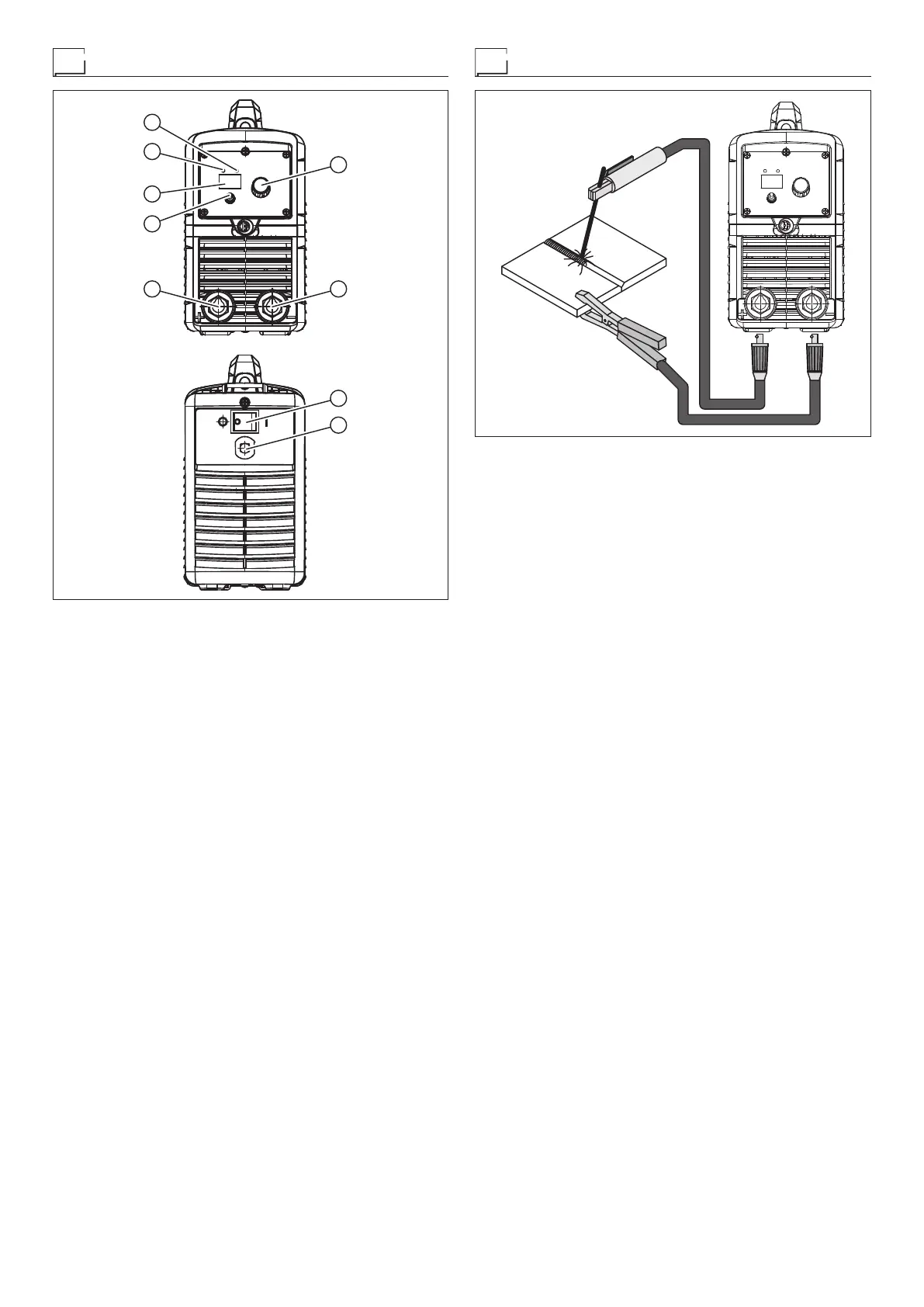

FIG. A
8
3
67
4
5
1
2
9
APARELHOS DE COMANDO E DE CONTROLE (Fig. A)
Pos. 1 LED verde FONTE DE ALIMENTAÇÃO. O acendi-
mento deste LED indica que a máquina de soldar é
em tensão e está pronta para funcionar.
Pos. 2 Gele THERMOSTAATLED. Wanneer deze LED gaat
branden betekent het dat de oververhittingbescher-
ming geactiveerd is omdat buiten de bedrijfscyclus
gewerkt wordt. Enkele minuten wachten alvorens ver-
der te gaan met het soldeeren.
Pos. 3 Potenciômetro para regulagem da corrente de solda-
dura.
Pos. 4 Seleccionador 2 processos de solda:
•
ELECTRODO - Para a soldagem atrvés de elec-
trodos básicos e rutílicos com dispositivo “Arc For-
ce” e “Hot Start”.
•
TIG - Para a soldadura TIG com disparo do tipo
“Lift”.
Pos. 5 Visor digital que permite a configuração precisa da
corrente de soldadura.
Pos. 6 Ligação rápida polaridade negativa.
Pos. 7 Ligação rápida polaridade positiva.
Pos. 8 Interruptor de linha. Na posição “0” a soldadora esta
desligada.
Pos. 9 Cabo de alimentação da máquina de soldar.
Soldagem electrodo MMA (Fig. B)
FIG. B
Utiliza-se a soldagem electrodo para saldar a maior parte dos
metais (diversos tipos de aço, etc .) usando electrodos básicos
e rutílicos revestidos com diâmetros de Ø 1,6 mm a Ø 4 mm.
1) Ligação Cabos de Soldagem:
•
Conecta, sempre com a máquina desligada, os cabos
de soldagem aos grampos de saída (Positivo e Negati-
vo) da máquina, ligando-lhes à pinça de massa com a
polaridade prevista para o tipo de electrodo que se vai
utilizar (Fig. B).
• De qualquer forma, siga as indicações fornecidas pelos
fabricantes de electrodos. Os cabos de soldagem de-
vem ser o mais curtos possíveis e perto uns dos outros,
coloca dos ao nível do pavimento ou perto deste.
2) Regule a corrente de soldagem movendo o potenciómetro
(Pos. 3, Fig. A).
3) Regule o comutador de processos (Pos. 4, Fig. A) na posi-
ção ELECTRODO (alavanca comutador que se encontra
no lado direito).
4) Accione a máquina de soldar seleccionando a posição “I”
no interruptor ligar-desligar (Pos. 8, Fig. A).
5) O LED verde (Pos. 1, Fig. A) indica que a máquina de sol-
dar é em tensão e está pronta para funcionar.
6) Efectue a soldagem aproximando a tocha à peça a ser
sol dada. Escorvando o arco (esfregar o electrodo rapida-
mente no metal e levantá-lo logo a seguir) provoca-se a
fusão do electrodo, cujo revestimento forma una escória
protectiva. Seguidamente, continue a soldagem girando o
electrodo da esquerda para a direita, mantendo uma incli-
nação aproximada de 60° respectivamente ao metal em
relação à direcção de soldagem.
