65
В таблице 2 приводятся рекомендуемые значения тока для
сетевых плавких предохранителей с задержкой срабаты-
вания.
ПРИМЕЧАНИЕ1:Все удлинители токоподводящего ка-
беля должны иметь соответствующее сечение, которое
никогда не должно быть меньше сечения кабеля, постав-
ляемого в комплекте с аппаратом.
ПРИМЕЧАНИЕ2:Не рекомендуется подключать свароч-
ный аппарат к мотогенераторам, учитывая известную
нестабильность вырабатываемого ими напряжения.
Правилаприменения

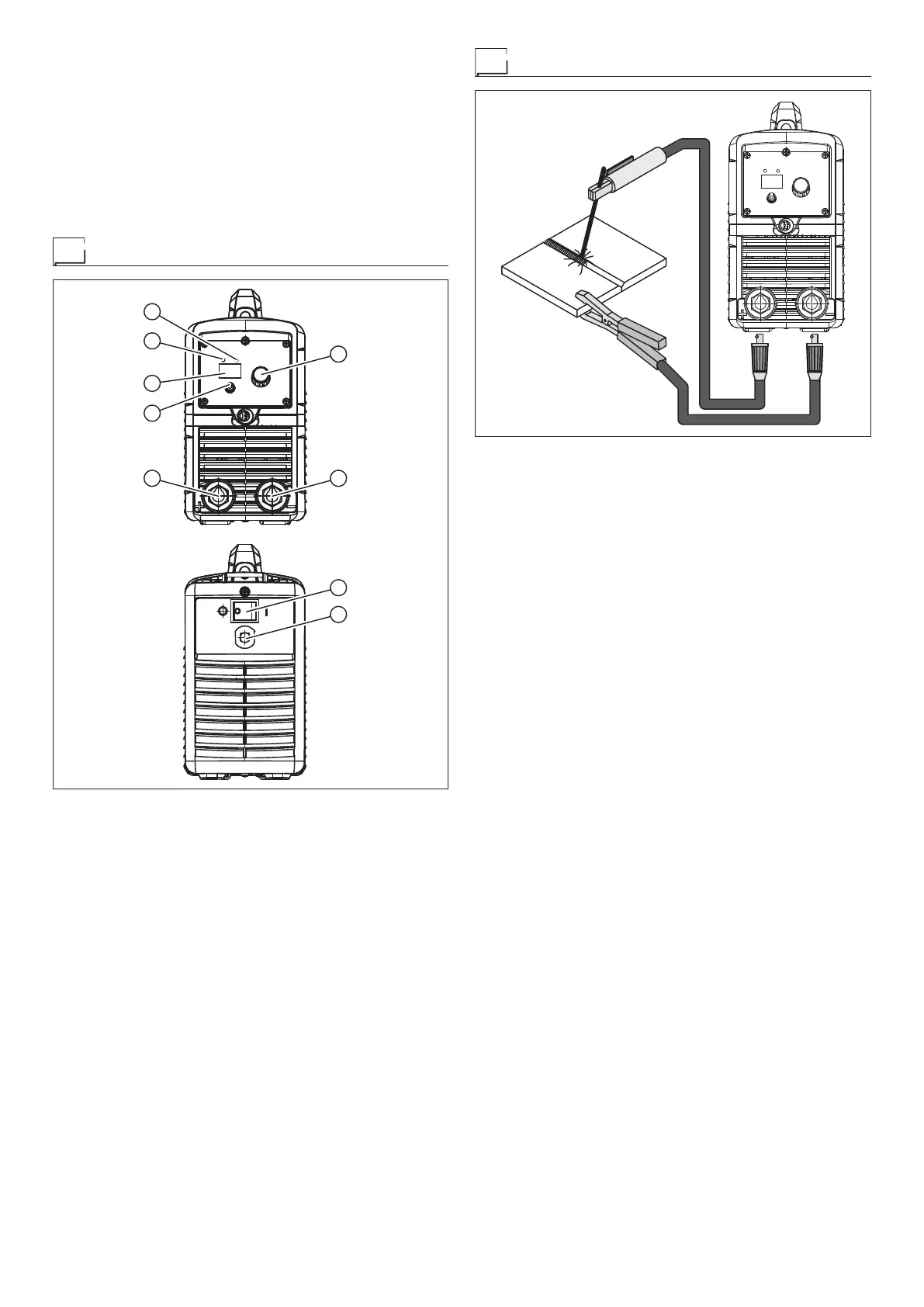

РИС.A
8
3
67
4
5
1
2
9
УСТРОЙСТВАУПРАВЛЕНИЯИКОНТРОЛЯ(Рис.A)
Поз.1 Зеленый светодиод ЭЛЕКТРОПИТАНИЯ. Вклю-
чение этого светодиода указывает, что сварочный
аппарат находится под напряжением и готов к ра-
боте.
Поз.2 Желтый светодиод ТЕРМОСТАТ. Включение это-
го светодиода означает, что сработала термоза-
щита, т. к. работа осуществляется с нарушением
рабочего цикла. Перед продолжением сварки по-
дождите несколько минут.
Поз.3 Потенциометр регулирования сварочного тока.
Поз.4 Селектор 2 процессов сварки:
•
ЭЛЕКТРОДОМ-Для сварки щелочными и рути-
ловыми электродами с устройством «Arc Force»
и «Hot Start».
•
TIG(дуговаясваркавольфрамовымэлектро-
домвсредеинертногогаза)-Для сварки с за-
жиганием типа «Lift».
Поз.5 Цифровой дисплей для точного задания свароч-
ного тока.
Поз.6 Быстрый соединитель полюса «-».
Поз.7 Быстрый соединитель полюса «+».
Поз.8 Сетевой выключатель. В положении «O» свароч-
ный аппарат выключен.
Поз.9 Токоподводящий кабель сварочного аппарата.
Сваркаэлектродом(MMA)(Рис.B)
РИС.B
Сварка электродом используется для сварки большинства
металлов (различных типов стали и т. д.) с использовани-
ем покрытых рутиловых и щелочных электродов с диаме-
трами от Ø 1,6 до Ø 4 мм.
1) Подключение сварочных кабелей:
•
На аппарате, отключенном от сети, подсоедините
сварочные кабели к выходным клеммам (+ и +) сва-
рочного аппарата, подсоединяя их к зажиму и массе
с полярностью, предусмотренной в зависимости от
типа используемого электрода (Рис. B).
•
В любом случае, соблюдайте указания производи-
телей электродов. Сварочные кабели должны быть
как можно более короткими, проходить рядом друг
с другом, располагаться на уровне пола или близ-
ко от него.
2) Отрегулируйте сварочный ток потенциометром (Поз. 3,
Рис. A).
3) Установите переключатель процесса (Поз. 4, Рис. A) в
положение ЭЛЕКТРОД (рычажок переключателя впра-
во).
4) Включите сварочный аппарат, устанавливая сетевой
выключатель в положение “I” (Поз. 8, Рис. A).
5) Включение зеленый светодиода (Поз. 1, Рис. A) указы-
вает, что сварочный аппарат находится под напряже-
нием и готов к работе.
6) Выполните сварку, приближая горелку к свариваемой
детали. При зажигании дуги (для этого быстро прижми-
те электрод к металлу и поднимите его) происходит
плавление электрода, покрытие которого образует за-
щитный шлак. Затем продолжайте сварку, передвигая
электрод слева направо и удерживая его под углом ок.
60° относительно металла по направлению сварки.
