Zváranie elektródou MMA (Obr. B)
OBR. B
Zváranie elektródou sa používa na zváranie väčšiny kovov (rôz -
ne druhy ocelí, atď.) pomocou obalených rutilových a bázických
elektród s priemerom od Ø 1,6 mm do Ø 4 mm.
1) Pripojenie zváracích káblov:
•
Zváracie káble k výstupným svorkám (kladnej a zápor-
nej) zváračky je možné pripojiť výlučne v prípade, že je
stroj odpojený od siete napájania, tak, že sa pripoja k
držiaku a k uzemneniu polaritou určenou pre používaný
typ elektród (Obr. B).
•
Dodržiavajte však v každom prípade pokyny výrobcov
elektród. Zváracie káble musia byť čo najkratšie, mu-
sia byť umiestnené blízko seba na úrovni podlahy ale-
bo v jej blízkosti.
2) Nastavte zvárací prúd pomocou potenciometra (Poz. 3,
Obr. A).
3) Nastavte prepínač procesu (Poz. 4, Obr. A) do polohy
ELEKTRÓDA (prepínač v polohe vpravo).
4) Spustite zváračku prepnutím hlavného vypínača do polo-
hy “I” (Poz. 8, Obr. A).
5) Zelená LED dióda (Poz. 1, Obr. A) signalizuje, že zvárač-
ka je pripojená k zdroju elektrického napätia a pripravená
na použitie.
6) Zrealizujte zvar priblížením hrotu ku zváranému kusu. Za-
pálenie oblúka (rýchlo pritlačte elektródu ku kovu a potom
ju zodvihnite) spôsobí roztápanie elektródy, ktorej obal tvo-
rí ochrannú vrstvu. Následne pokračujte vo zváraní pohy-
bom elektródy zľava smerom doprava, pričom udržiavajte
sklon približne 60° vzhľadom na kov v smere zvárania.
Aplikované normy
8
3
67
4
5
1
2
9
OBR. A

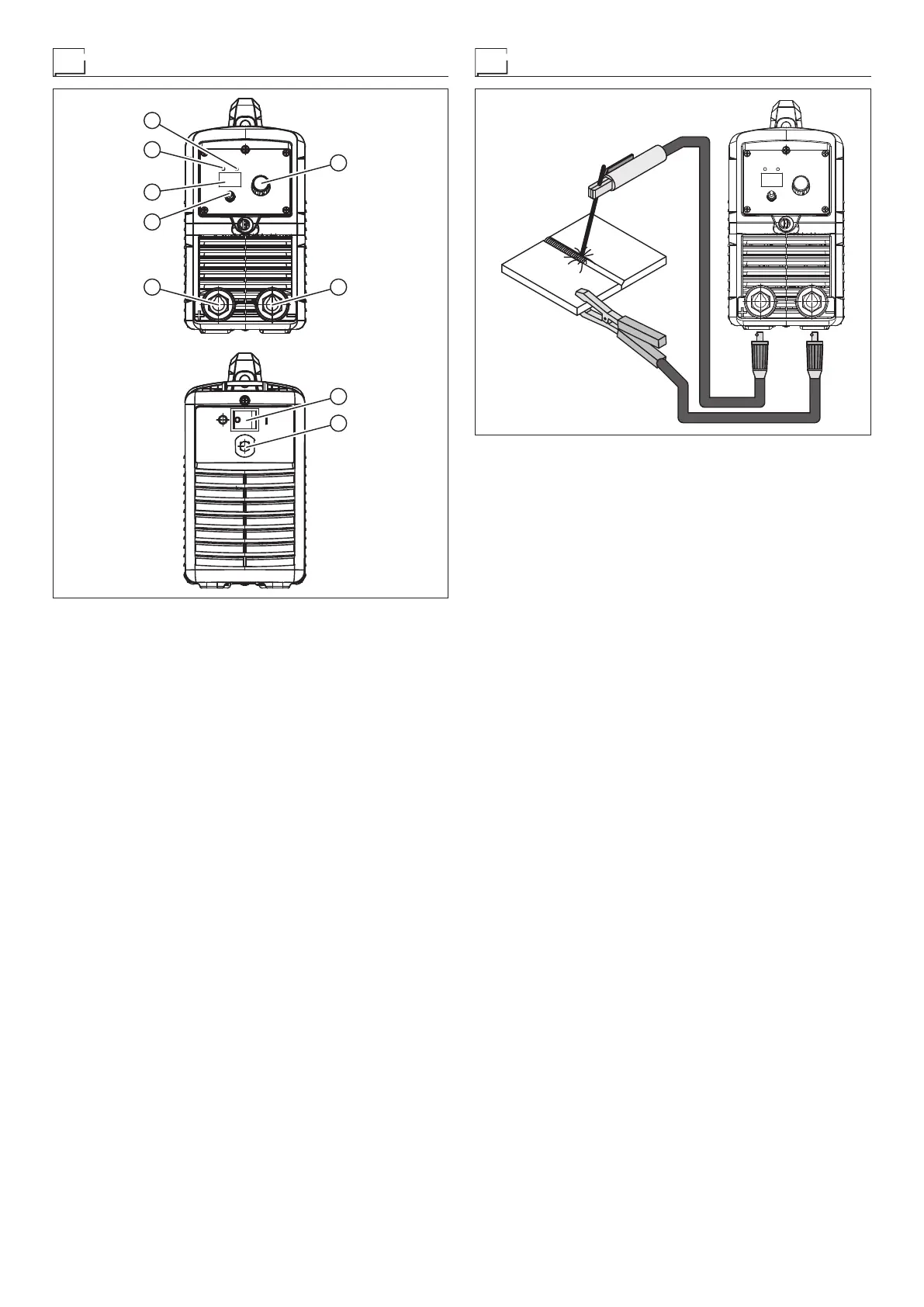

RIADIACE A KONTROLNÉ ZARIADENIA (Obr. A)
Poloh. 1 Zelená LED dióda NAPÁJANIE. Ak táto LED dióda
svieti, signalizuje, že zváračka je pripojená k zdroju
elektrického napätia a pripravená na použitie.
Poloh. 2 Žltá LED dióda TERMOSTAT. Ak táto LED dióda
svieti, signalizuje zákrok tepelnej poistky z dôvodu
prekročenia povoleného času trvania výrobného cyk-
lu. Pred pokračovaním zvárania počkajte niekoľko mi-
nút.
Poloh. 3 Regulačný potenciometer prúdu zvárania.
Poloh. 4 Prepínač 2 procesov zvárania:
•
ELEKTRÓDA - Zváranie s bázickými a rutilový-
mi elektródami pomocou zariadenia “Arc Force” a
“Hot Start”.
•
TIG - Zváranie so zapálením oblúka metódou “Lift”.
Poloh. 5 Digitálny displej umožňuje presné nastavenie zvára-
cieho prúdu.
Poloh. 6 Rýchlospojka záporného pólu.
Poloh. 7 Rýchlospojka kladného pólu.
Poloh. 8 Sieťový vypínač. V pozícii „O“ je zváračka vypnutá.
Poloh. 9 Napájací kábel zváračky.
