Kézi ívhegesztés (MMA) (B ábra)
B. ábra
Az elektródás hegesztés a legtöbb fém (különböző típusú acé-
lok stb.) hegesztése esetén alkalmazható rutilos és bázikus be-
vont elektródák felhasználásával, amelyek átmérője Ø 1,6 mm
és Ø 4 mm között lehet.
1) A hegesztő kábelek csatlakoztatása:
•
Csatlakoztassa le a berendezést az elektromos háló-
zatról és csatlakoztassa a hegesztő kábeleket a kime-
neti (pozitív és negatív) kapcsokhoz a berendezésen,
csatlakoztatva azokat a csipeszhez és a testeléshez a
hegeszteni kívánt elektróda polaritásának függvényé-
ben (B ábra).
•
Mindig kövesse az elektródagyártó cég utasításait. A he-
gesztő kábeleknek a lehető legrövidebbnek kell lenniük,
egymáshoz közel, a padlószinten vagy annak közelében
helyezkedjenek el.
2) Állítsa be a hegesztőáramot a potenciométerrel (A ábra,
3).
3) Állítsa az üzemmód választót (A ábra, 4) az ELEKTRÓDA
állásba (a kapcsolót jobbra fordítva).
4) Helyezze működésbe a hegesztőgépet a hálózati kapcso-
ló I állásba kapcsolásával (A ábra, 8).
5) A tápellátást jelző zöld LED (A ábra, 1) jelzi, hogy a he-
gesztőgép feszültség alatt van és üzemkész.
6) Közelítse a hegesztőpisztolyt a munkadarabhoz és vé-
gezze el a hegesztést. A hegesztő ív kiépüléséhez nyom-
ja gyorsan az elektródát a fémhez, majd emelje fel, az
elektróda megolvad és bevonata védő salakot képez. Ez-
után folytassa a hegesztést úgy, hogy az elektródát balról
jobba mozgatja és a fémhez képest a hegesztés irányá-
ban 60°-os dőlésszöget biztosít.
Használati szabályok

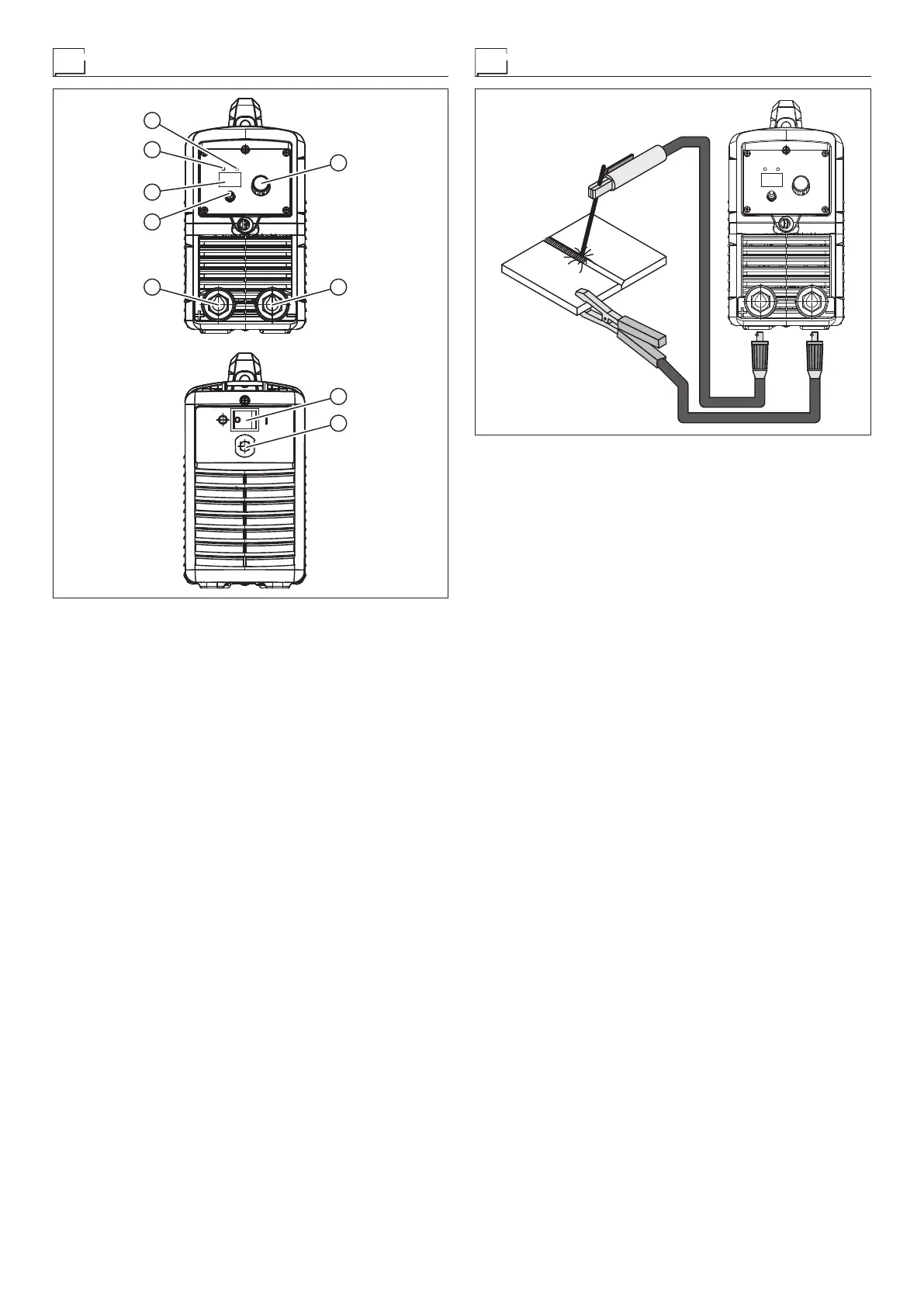

A. ábra
8
3
67
4
5
1
2
9
KEZELŐ-ÉSELLENŐRZŐSZERVEK(Aábra)
Poz. 1 Tápellátást jelző ZÖLD LED. Ennek a LED-nek a ki-
gyulladása jelzi, hogy a hegesztőgép feszültség alatt
van és üzemkész
Poz. 2 TERMOSZTÁT sárga LED. Ennek a LED-nek a ki-
gyulladása jelzi, hogy a hőkioldó beavatkozott, mivel
az üzemcikluson túli munkavégzés történt. Várjon né-
hány percet a hegesztés folytatása előtt.
Poz. 3 Hegesztőáram-szabályozó potenciométer.
Poz. 4 2 hegesztési eljárás választókapcsolója:
• ELEKTRÓDÁS - A rutilos és bázikus elektródával
történő hegesztéshez "Arc Force" és "Hot Start"
funkcióval.
•
TIG - A "Lift" típusú ívgyújtással. végzett hegesz-
téshez.
Poz. 5 Digitális kijelző, lehetővé teszi a hegesztési árame-
rősség pontos beállítását.
Poz. 6 Gyorscsatlakozó - negatív polaritás.
Poz. 7 Gyorscsatlakozó - pozitív polaritás.
Poz. 8 Hálózati megszakító. "O" állásában a hegesztőgép
ki van kapcsolva.
Poz. 9 A hegesztőgép tápvezetéke.
