14
 

 
L’ensemble ”grille / diffuseur” (livré séparément
du caisson traitement d’air) sera installé une
fois que tous les raccordements hydrauliques,
électriques et évacuation des condensats
seront réalisés.
Mise en place

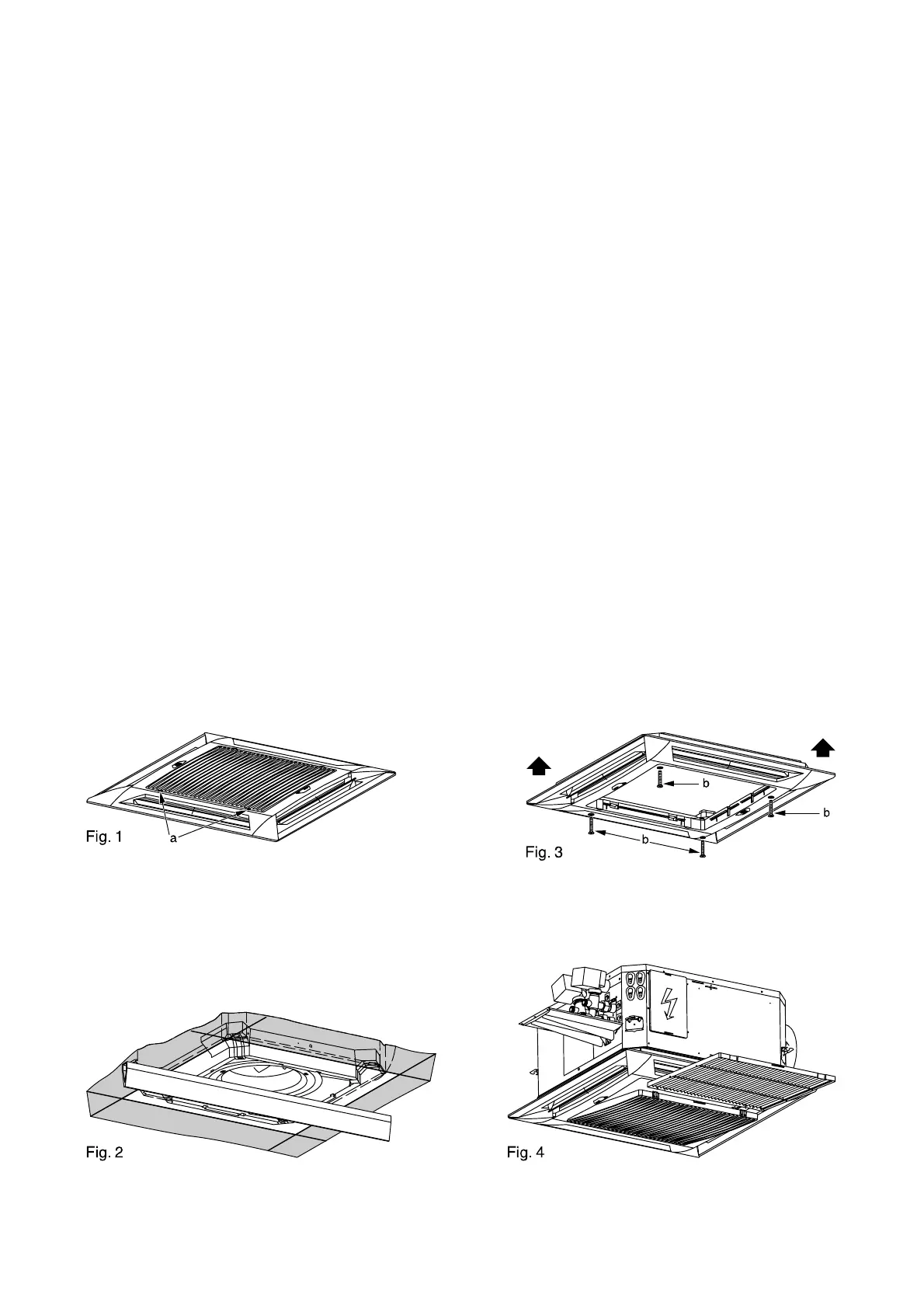

Ouvrir et oter la grille de reprise avec filtre à
l’aide des 2 languettes plastiques
(Fig.1, rep. a).
Avant le montage de la grille, s’assurer de l’ali-
gnement du bac de condensats principal par
rapport aux dalles de faux plafond.
Présenter la grille sous le caisson de traite-
ment d’air (Fig. 2)
Pré-positionner la grille pour faciliter la pose,
en la suspendant aux deux crochets plastiques
dans le bac de condensats.
Visser les vis de fixation (Fig. 3 rep. b) équi-
pées de rondelles anti-perte aux quatre coins.
Plaquer la grille contre les dalles de faux pla-
fond en vérifiant que le cadre ne présente pas
de distorsions dues à un mauvais alignement
ou à un serrage excessif.
Contrôler également, que le joint d’étanchéité
collé sur la grille, empêche le bi-passage entre
l’air repris et l’air soufflé.
Remettre en place la grille de reprise avec
filtre (Fig. 4).
  
 
The ”grid / diffuser” assembly (supplied
separately from the air conditioning unit) will be
installed once all the hydraulic, electrical and
condensation evacuation connections have
been made.
Installation
Open and remove the recovery grid with filter
by means of the 2 plastic tongues
(Fig.1, item a).
Before installing the grid, check that the main
condensates tank is aligned with the false
ceiling panels.
Offer up the grid beneath the air conditioning
unit housing
(Fig. 2)
Pre-position the grid to facilitate fitting by
hanging it from the two plastic hooks in the
condensates tank.
Install the four attaching screws with retention
washers (Fig. 3 item. b) in each corner.
Apply the grid firmly against the false ceiling
panels, checking that the frame is not distorted
due to misalignment or excessive tightening.
Check also that the gasket glued onto the grid
prevents interconnection betwen the recovered
air and the blown air.
Reinstall the recovery grid with filter (Fig. 4).
  

    
   
  
  

       
   
  
       
     
  
     
 
        
   

   
       
 
      
       
    
      

      
     
  
       
