7

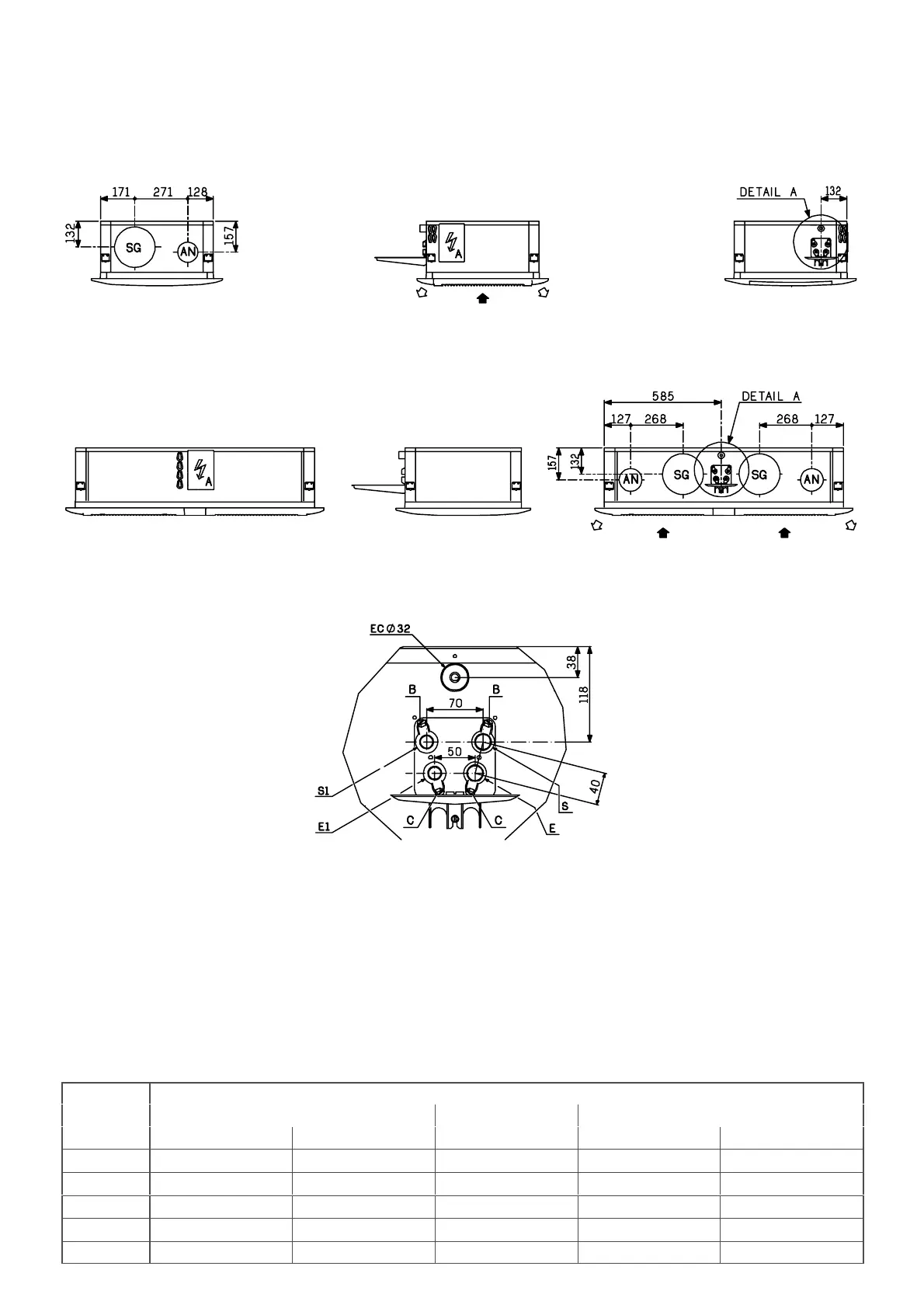

Raccordements :
tuyauteries d’alimentation,
gaines d’air neuf et de
soufflage
WA 61 - 62 - 63
Connections :
supply lines, fresh air
and blown air ducts
WA 61 - 62 - 63
WA 122 -123
WA 122-123
DETAIL A
A : Boitier électrique
AN : Air neuf ø 100
B : Purge d’air
C : Vidange partielle
E : Entrée eau froide
E1 : Entrée batterie eau chaude
(système 4 tubes)
EC : Evacuation des condensats
ø 32 mm femelle
S : Sortie eau froide
S1 : Sortie batterie eau chaude
(système 4 tubes)
SG : Soufflage local adjacent ø 200
(raccordement par gaine - option)
A : Electric unit
AN : Fresh air duct, dia. 100
B : Air bleed
C : Partial draining
E : Cold water inlet
E1 : Hot water battery inlet
(4 tube system)
EC : Evacuation of condensates,
dia. 32 mm, female
S : Cold water outlet
S1 : Hot water battery outlet
(4 tube system)
SG : Blown air to adjacent room, dia. 200
(connection by duct, optional)
Poids kg /
Weight (kg)
/
MELODY
Module /
Module
/
Total /
Total
/
2 tubes /
tubes
/ 4 tubes /
tubes
/
Grille /
Grid
/
2 tubes /
tubes
/ 4 tubes /
tubes
/
61 18,5 20,5 2,8 21,3 23,3
62 20 20,5 2,8 22,8 23,3
63 21,5 22 2,8 24,3 24,8
122 42 43 5,2 47,2 48,2
123 45 46 5,2 50,2 51,2
