15
Dans le cas d’un soufflage direct, il y a lieu de
porter une attention toute particulière à l’orienta-
tion du jet d’air.

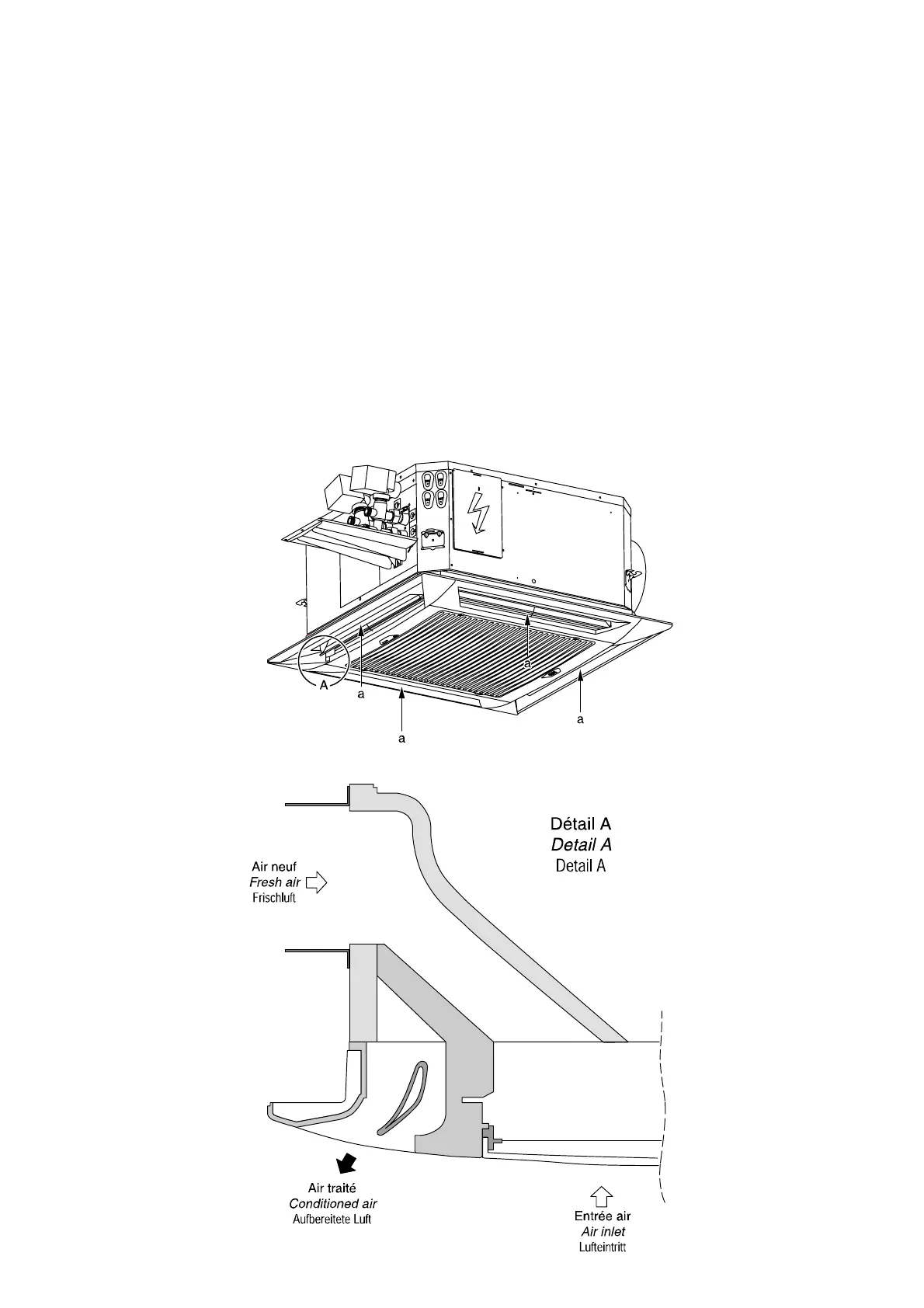

Volets de diffusion (rep. a)
Ces volets seront orientés de façon à accroître
au maximum l’enveloppe du jet d’air. Ci-des-
sous, schéma d’orientation préconisé des
volets pour une meilleure diffusion de l’air dans
la pièce en fonction de la saison.
Une diffusion intégrale
En mode refroidissement, l’air frais soufflé hori-
zontalement le long du plafond, assure par l’ef-
fet coanda une diffusion uniforme dans le local
sans créer de courant d’air.
En mode chauffage, le flux peut être orienté de
façon à éviter la stagnation de l’air en certains
points de la pièce.
When using direct blowing, particular care must
be taken with the way the air jet is directed.
Diffusion louvers (item a)
These louvers shall be directed to maximise the
envelope of the air jet. The diagram below
shows the recommended direction of the flaps
to obtain optimum air diffusion in the room,
depending on the season.
Integral diffusion
In cooling mode, the cool air blown horizontally
along the ceiling produces, through the Coanda
effect, uniform diffusion in the room without
creating draughts.
In heating mode, the flow can be directed to
prevent the air stagnating at certain points of the
room.
