5

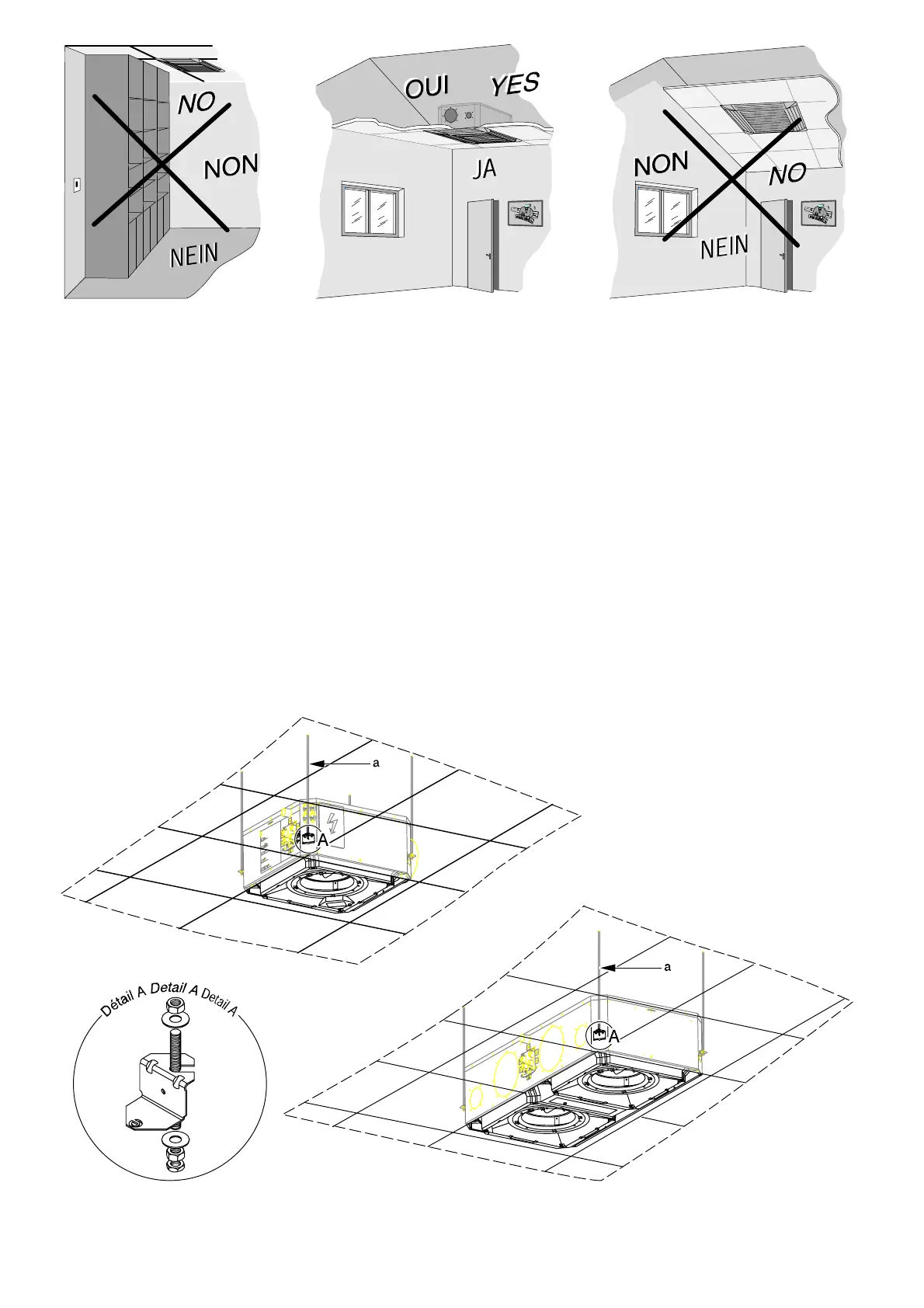

Eviter d’obstruer le refoulement ou l’aspira-
tion
Mettre l’unité de niveau pour éviter les problè-
mes d’évacuation des condensats
Implantation
Le caisson de traitement d’air sera installé dans
le vide du faux plafond à l’aide de 4 tiges filetées,
non fournies, (rep. a) aux 4 crochets support
(voir détail A) fixés sur l’appareil. Suspendre
l’appareil aux crochets en insérant les tiges file-
tées dans les encoches des pattes de fixation.
Positionner le caisson de niveau par rapport au
faux plafond (respecter l’encombrement
page 6). L’unité doit être de niveau et parfaite-
ment alignée par rapport à la base des barres en
” T ” des fixations des dalles de faux plafond.
Do not obstruct the delivery or intake ducts
Ensure the unit is positioned level to avoid
problems with the evacuation of condensates
Location
The air conditioning unit will be installed in the
space above the false ceiling using 4 threaded
rods, not supplied (item a) and the 4 support
brackets (see detail A) on the housing. Suspend
the unit from the brackets by inserting the
threaded rods into the slots in the support
brackets.
Position the unit level with respect to the false
ceiling (comply with the dimensions indicated
on page 6). The unit must be level and perfectly
aligned with respect to the base of ”T” bars
holding the false ceiling panels.
A
A
Nota : On portera une attention particulière à
l’installation de la cassette dans la pièce, de
façon à assurer une parfaite distribution de l’air.
Note : Pay particular attention to the installation
of the unit in the room to ensure uniform
distribution of the air.
