Te0/0/5—1-GE SFP/ 10-GE SFP+ Port 521
Te0/0/3—1-GE SFP/ 10-GE SFP+ Port 322
Te0/0/1—1-GE SFP/ 10-GE SFP+ Port 123
RP— RJ-45 1 GE redundancy port24
CON— 5-pin Micro-B USB console port25

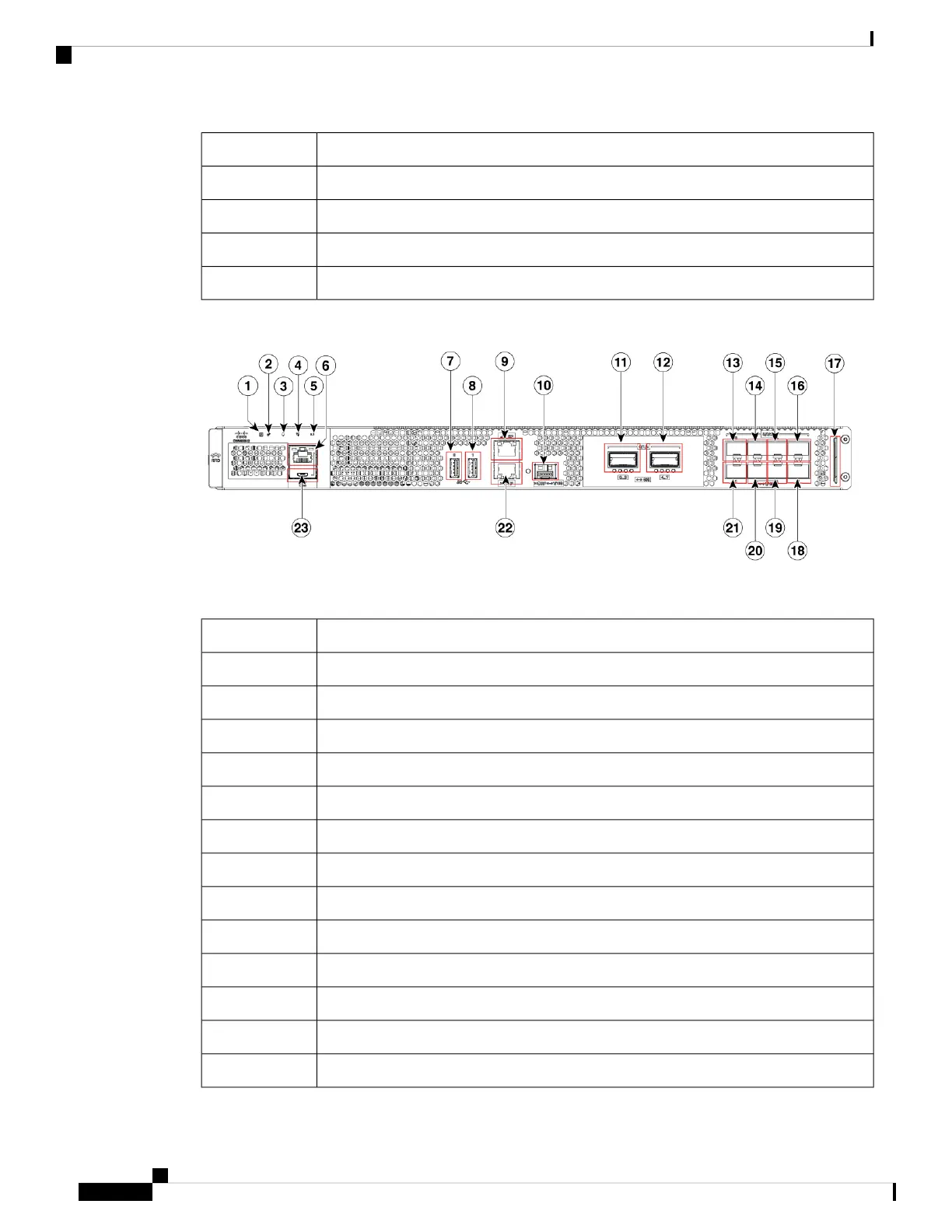

Figure 2: Cisco Catalyst CW9800H2 Wireless Controller Front View
Table 3: Cisco Catalyst CW9800H2 Wireless Controller Front View
PWR—Power LED1
SYS—System LED2
ALM—Alarm LED3
HA—High-Availability LED4
SSD5
RJ-45 compatible console port6
USB Port 07
USB Port 18
SP— RJ-45 1 GE management port9
RP— 1/10-GE SFP port10
Fo0/1/0 - 40-GE QSFP Port 0-311
Fo0/1/1 - 40-GE QSFP Port 4-712
Te0/0/0—1-GE SFP/ 10-GE SFP+ Port 013
Te0/0/2—1-GE SFP/ 10-GE SFP+ Port 214
Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllers Hardware Installation Guide
4
Overview
Front View
