CKD EVD-1000 Series User Manual

SM-A20758-A/3 3. USAGE
36 2020-10-06

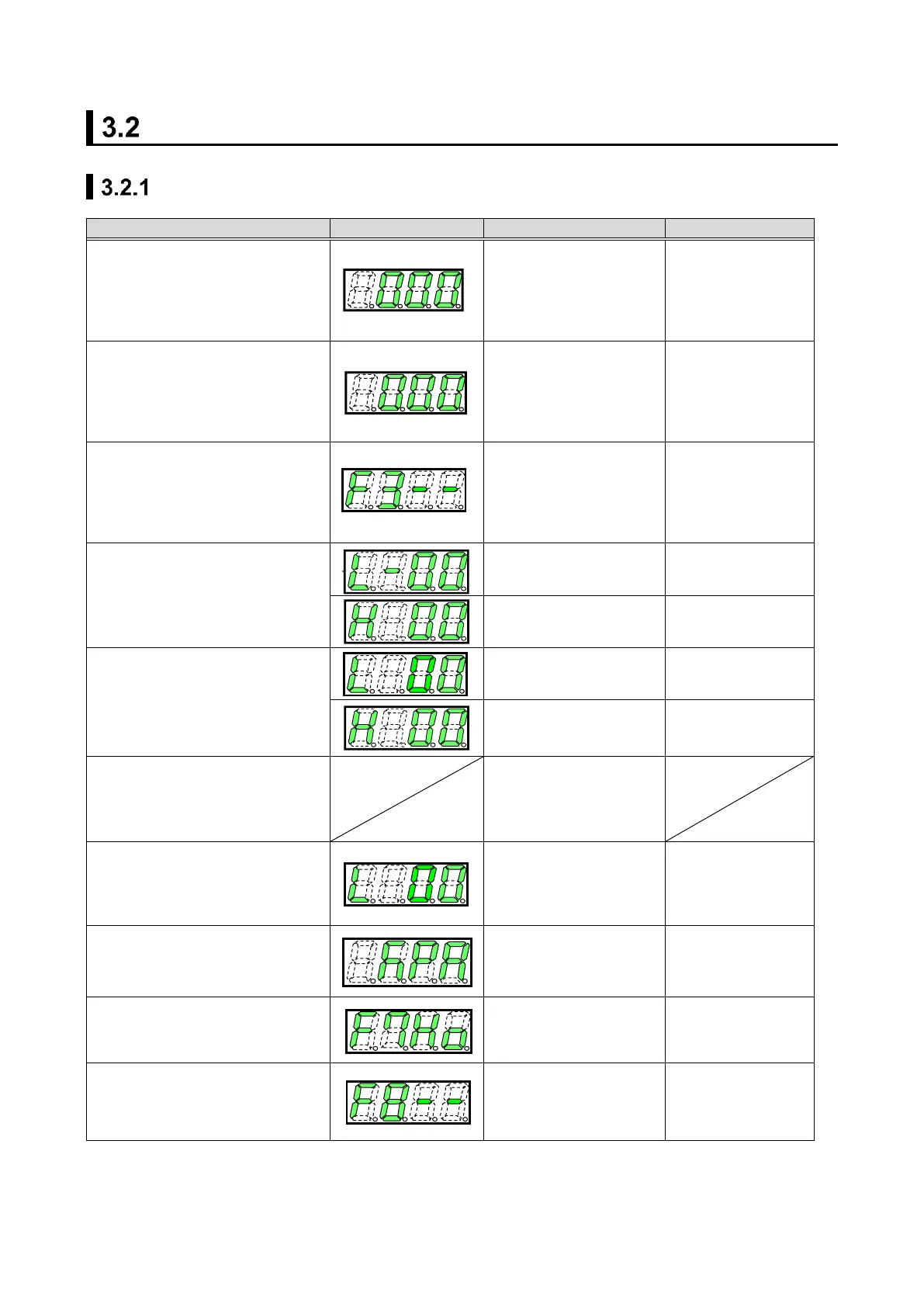

How to Set (Setting Mode)
Setting ranges
Function
Display
Description
Specification
F1: Input specification setting
- For Preset Mode -
"F1.P1", "F1.P8"
Sets a set value (pressure).
Range: Note 1
1100 / 000 to 100
1500 / 000 to 500
1900 / 000 to 900
Min. set unit: 1 kPa
F1: Input specification setting
- For Direct Mode -
"F1.dr"
Sets a set value (pressure).
Range: Note 1
1100 / 000 to 100
1500 / 000 to 500
1900 / 000 to 900
Min. set unit: 1 kPa
F3: Automatic power off
"F3. "
Sets enable/disable.
Disable: --
Enable: on
F4: Switch output
- For Mode 1 -
* Common for Switch output 1 and 2
"1_ _1", "2_ _1"
Sets a "-" set value.
Range: 00 to 50
Min. set unit: 1%
Sets a "+" set value.
Range: 00 to 50
Min. set unit: 1%
F4: Switch output
- For Mode 2 -
* Common for Switch output 1 and 2
"1_ _2", "2_ _2"
Sets a lower limit value.
Range: 00 to 90 Note 2
Min. set unit: 1%
Sets an upper limit value.
Range: 100 to 010 Note
2
Min. set unit: 1%
F5: Proportional value setting
- Increases a proportional value -
"F5. H"
Cannot set a level.
F5: Proportional value setting
- Decreases a proportional value -
"F5. L"
Sets a level.
Range: 01 to 10
Min. set unit: 1
F6: Unit change
* Selection option: KA only
"F6. "
Sets a unit.
kPa (Default)
psi
bar
F7: Communication error setting
"F7. "
Sets CLEAR/HOLD.
CLEAR
HOLD
F8: Input zero operation function
"F8. "
Sets disable/enable.
Disable: --
Enable: on
Note 1: If a pressure value is set to 1%FS or less, pressure may not be controlled due to residual pressure.
Note 2: The setting range may be limited depending on the set value.
F4_1 と同様の手順の操作を行う。
2 秒以上
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
2 秒以上
2 秒以上
設定モードを抜け、画面 F4-1 に
戻ります。
スイッチ出力 モード 1 を使用の場合
スイッチ出力 モード 2 を使用の場合
2 秒以上
確定後、設定モードを抜け、画面 F4_1 に戻ります。
2 秒以上
SET
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
SET
SET
SET
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
スイッチ出力機能を使用しない場合 ※工場出荷時設定
F4_1 と同様の手順の操作を行う。
2 秒以上
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
2 秒以上
2 秒以上
設定モードを抜け、画面 F4-1 に
戻ります。
スイッチ出力 モード 1 を使用の場合
スイッチ出力 モード 2 を使用の場合
2 秒以上
確定後、設定モードを抜け、画面 F4_1 に戻ります。
2 秒以上
SET
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
SET
SET
SET
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
スイッチ出力機能を使用しない場合 ※工場出荷時設定
F4_1 と同様の手順の操作を行う。
2 秒以上
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
2 秒以上
2 秒以上
設定モードを抜け、画面 F4-1 に
戻ります。
スイッチ出力 モード 1 を使用の場合
スイッチ出力 モード 2 を使用の場合
2 秒以上
確定後、設定モードを抜け、画面 F4_1 に戻ります。
2 秒以上
SET
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
SET
SET
SET
確定後、設定モードを抜け、
画面 F4_1 に戻ります。
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
設定値を入力します。
キー：桁移動
キー：数値カウントアップ
2 秒以上
SET
スイッチ出力機能を使用しない場合 ※工場出荷時設定
2 秒以上
SET
確定後、設定モード画面を継続。
2 秒以上
SET
確定後、設定モード画面を継続。
