5. INSTALACIÓN DE LA UNIDAD PRINCIPAL
Esta unidad está diseñada para instalación fija
en el tablero de instrumentos.
1. Al instalar la unidad principal en los vehículos
NISSAN, use las piezas conectadas a la unidad
y siga las instrucciones en la Figura 6. Al instalar
la unidad principal en vehículos TOYOTA, use las
piezas conectadas al vehículo y siga las instrucciones
en la Figura 7.
2. Realice el cableado como se muestra en
la Sección 7.
3. Vuelva a ensamblar y asegure la unidad
en el tablero de instrumentos y ajuste
los paneles frontal y central.

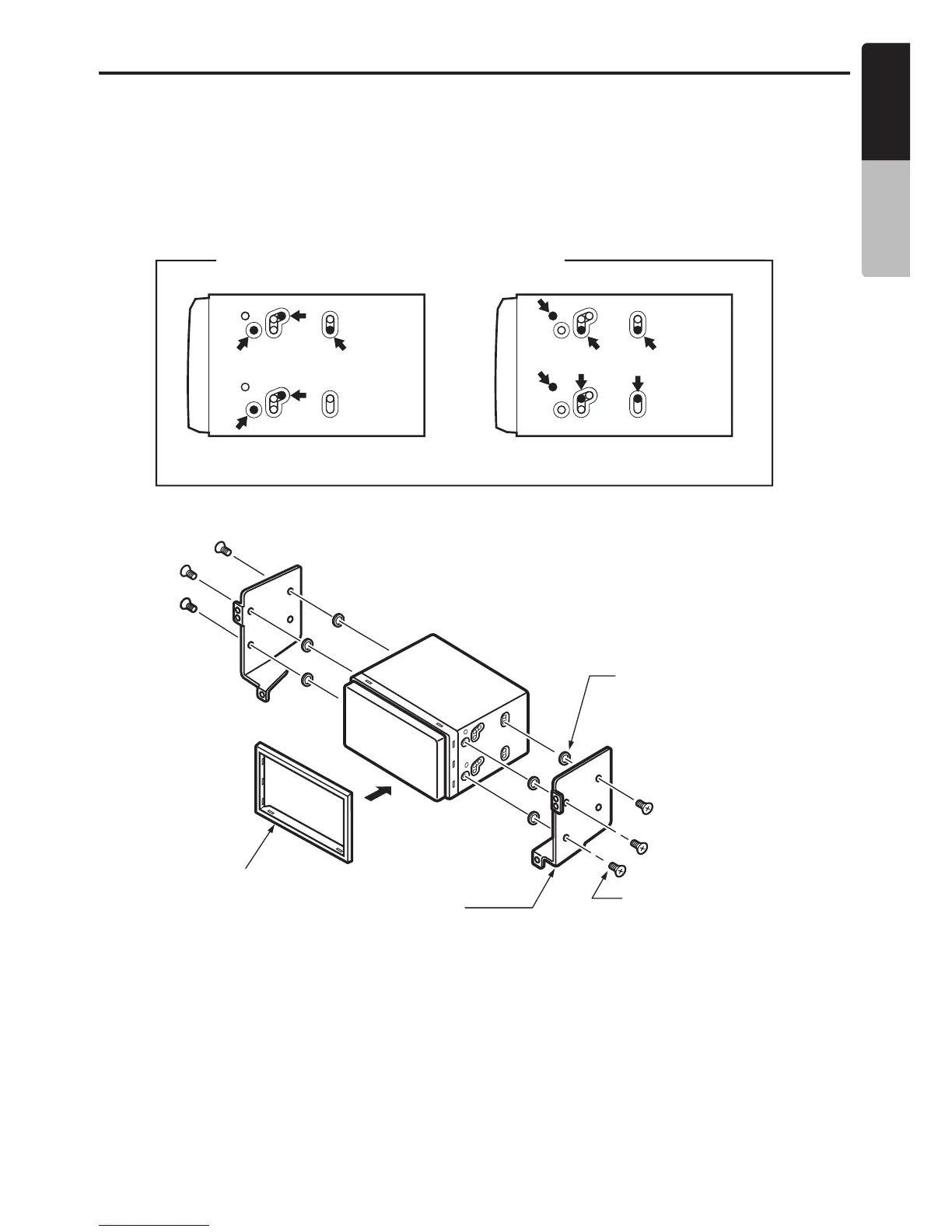

Instalación de la unidad principal en un vehículo NISSAN
Nota:
*1: Coloque el panel frontal con el borde ancho hacia
abajo. Monte el borde en la ranura de la unidad
principal.
Para vehículos NISSAN
Para vehículos TOYOTA
Orificios de montaje para tornillos
(Vista lateral de la unidad principal)
6-Tornillos de cabeza
plana (M5 x 8)
(conectado a la unidad
principal)
6-Separadores
(grosor: 1 mm)
Revestimiento (
*1)
Figura 6
Unidad
principal
Soporte de montaje
(1 par para los lados izquierdo y derecho)
