Instalación de la unidad principal en un vehículo TOYOTA
Realice la instalación con las piezas conectadas al vehículo. (Los tornillos marcados con están
conectados al vehículo.)
Otros vehículos (que no sean NISSAN ni TOYOTA)
En algunos casos se deberá modificar el panel central. (Recorte, rellenado, etc.)
Extracción de la unidad principal
Cuando se debe extraer la unidad principal, desensámblela siguiendo un orden inverso al descrito
en “INSTALACIÓN DE LA UNIDAD PRINCIPAL”.
Nota:
*2: Algunas aberturas del panel son demasiado
pequeñas para la unidad, según el tipo y modelo
del vehículo. En esos casos, recorte los lados
superior e inferior del marco del panel aproximadamente
unos 0.5 a 1.5 mm para poder insertar la unidad sin
problemas.
*3: Si algún gancho del soporte de instalación
interfiere con la unidad, dóblelo y aplánelo
con alicates o una herramienta similar.
* 3

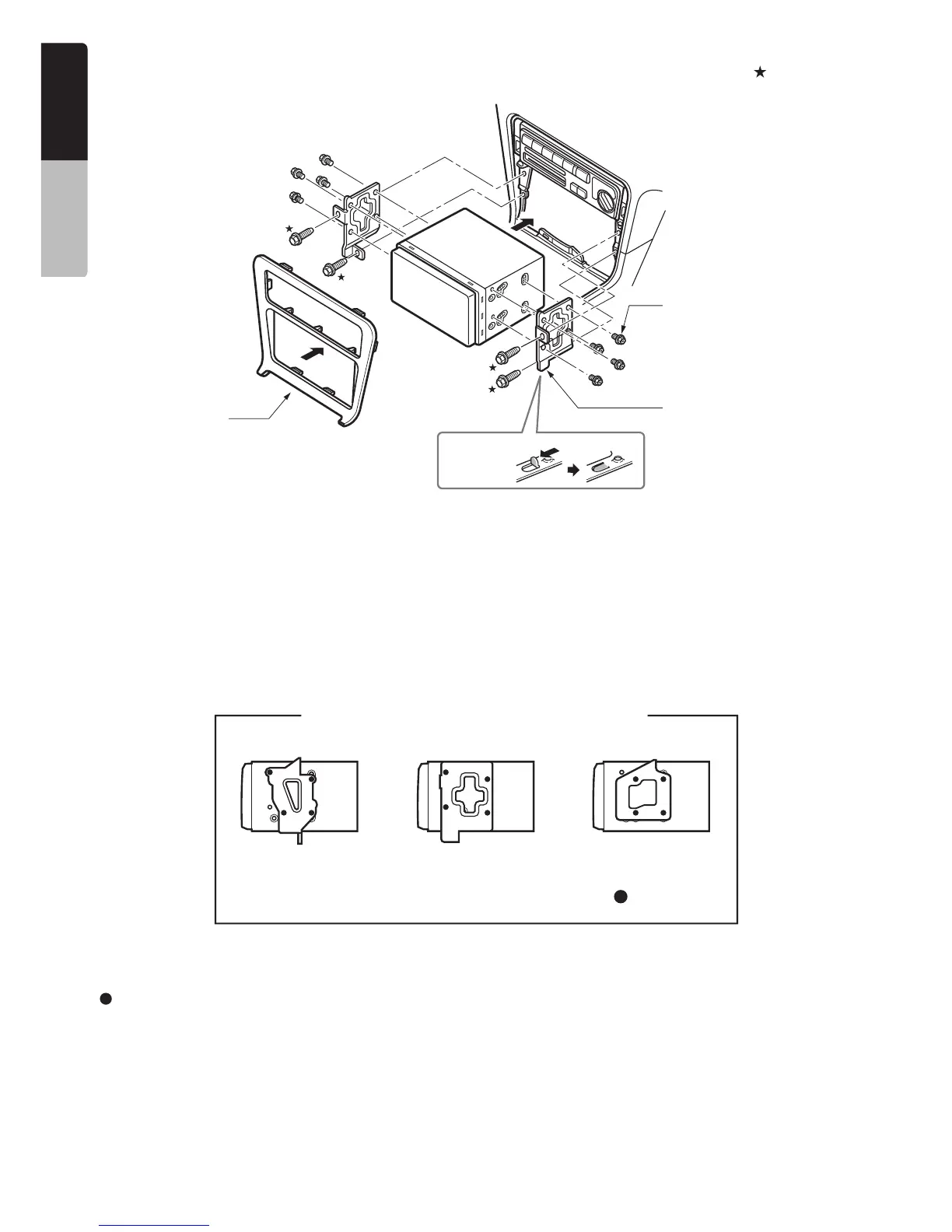

Figura 7
Unidad
principal
8-Tornillos hexagonales
(M5 × 8)
Soporte de montaje
(1 par para los lados
izquierdo y derecho)
Panel central
(* 2 )
Ejemplo 3Ejemplo 1 Ejemplo 2
Ajuste los tornillos en las marcas .
Soportes de montaje tradicionales
